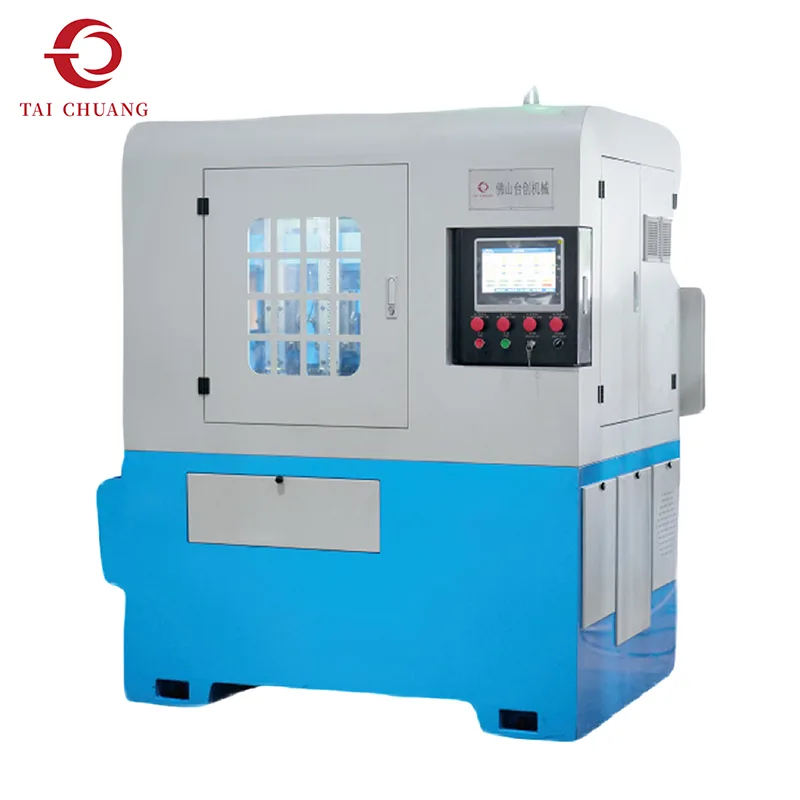

TCWB-M20TG-4 は、中型から大型のナットのねじ立てにおいて、高出力と安定した性能の両方を必要とするメーカー向けに設計された 4 スピンドル貫通ナットタッピングマシンです。ダブルスピンドル機械が大きくなりすぎて、労働力や品質リスクを増やさずに生産を拡大したいと考えている工場でよく選ばれます。
当社の経験から、大型ナットタップ加工における主軸の増量は、単に速度を上げるだけではありません。適切な構造と制御がないと、振動、不均一なねじ山の深さ、工具の摩耗の加速などの問題がすぐに現れる可能性があります。このモデルはそれらの問題を解決するために特別に開発されました。
|
製品名 |
CNCパススルーナットタッピングマシン |
|
タッピング範囲 |
M10-M20 |
|
利用可能な色 |
青色、または要求に従って |
|
従う基準 |
ISO、CE |
|
フィクスチャーモード |
ナットの種類に応じて治具をカスタマイズします。 |
|
MOQ |
1 |
|
生産リードタイム |
約1ヶ月 |
|
保証期間 |
通常使用で1年 |
|
支払い期間 |
TT30% のデポジット、出荷前に 70% の残金を支払います |
|
FOB積込口 |
中国南沙市 |
|
原産地 |
中国・仏山市 |
TAICHUANG は以下の仕様の M10 から M20 までのナットタッピングマシンを提供できます。
|
アイテム |
名前 |
パラメータ |
名前 |
パラメータ/ブランド |
|
鋳造ベース |
パレットストローク |
180mm |
主軸サーボモーター |
4.4Kw/1500rpm(M10-M16) |
|
送りリニアガイドウェイ |
GHH25CAX465 |
主軸サーボモーター |
5.5Kw/1500rpm(M14-M20) |
|
|
送りボールねじ |
FSC2520K3X342 |
送りサーボモーター |
0.75Kw/3000rpm |
|
|
餌付けトラック |
餌付け角度 |
90/80 度の角度 |
多段ポンプ CRK12-20-2 |
1.5KW |
|
主軸 |
最大加工外径 |
∅35 |
タッチスクリーン |
イノヴァンス |
|
最大加工長さ |
ねじ呼び以下×2 |
主エンジン |
イノヴァンス |
|
|
111 |
2 |
サーキットブレーカー |
CHNT |
|
|
フィクスチャーモード |
ファルトプッシュ |
四角ナット、六角ナット |
サーキットブレーカー |
CHNT |
|
クランプ |
丸ナット、フランジナット、多角ナット |
熱過負荷 |
CHNT |
|
|
スプリングジョー |
フランジナット |
か |
IDCE |
|
|
クランピングシリンダ |
シリンダー |
SDA50X20SB |
シリンダーセンサー |
エアタック |
|
冷却装置 |
スピンドルあたりの生産性 |
20-30個/分 |
電源スイッチ |
シーメンス |
|
全体の寸法 |
全体の寸法 |
1850×1500×1880mm |
装備重量 |
約3000KG |

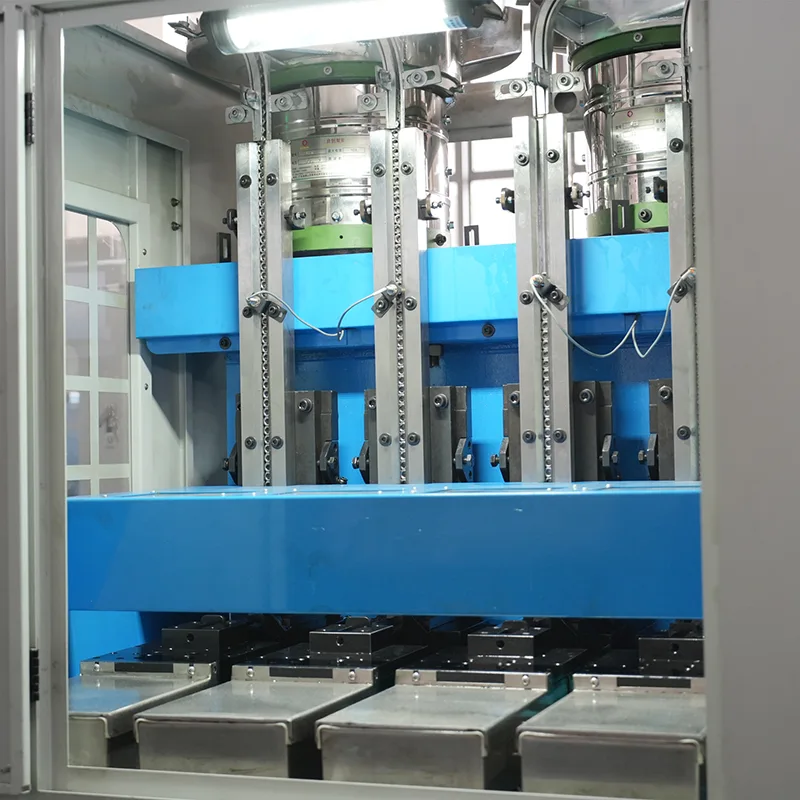

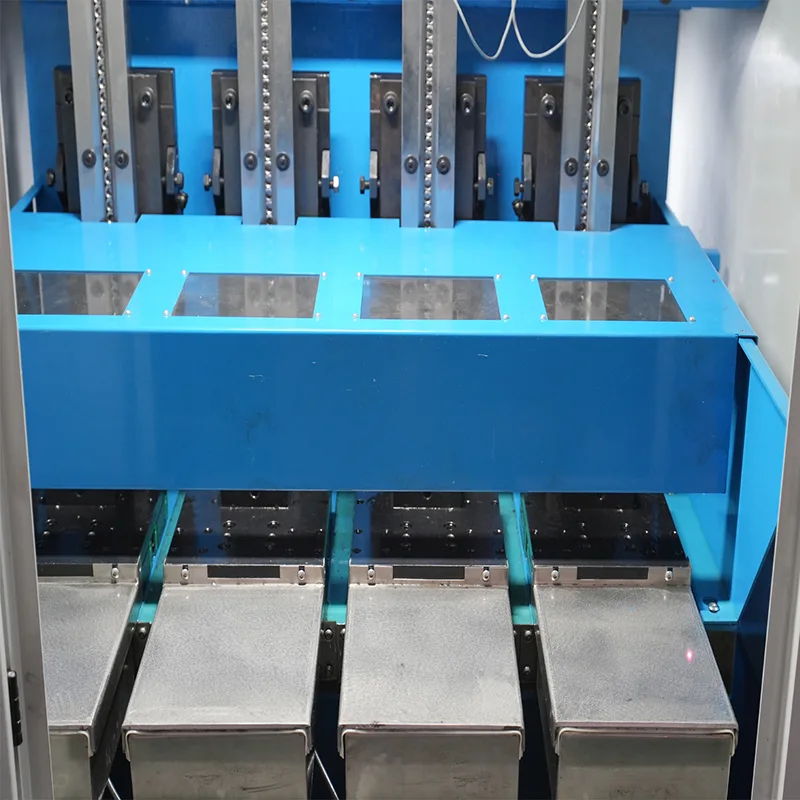

メーカーとして、私たちは理論上の容量ではなく、実際の生産条件に基づいて TCWB-M20TG-4 を設計しました。 4 つのスピンドル構成により高いスループットが可能になり、パススルー設計によりスムーズで連続的なナットの流れが保証されます。
開発中、私たちは次の点に焦点を当てました。
より高い切削トルクでもタッピングの安定性を維持
すべてのステーションで主軸の動きを一貫して維持
長時間の生産シフト中に機械が確実に動作できるようにする
このバランスにより、このナットタッピングマシンは、厳しい納期スケジュールで大量のバッチ注文を処理する工場に適しています。
CNC パススルーナットタッピングマシンは以下の分野で広く使用されています。
自動車用ファスナーの製造
構造建築金物製造
産業用ボルトおよびナット工場
高精度輸出向けファスナー工場
スマート製造ファスナー設備
六角ナット、フランジナット、寸法公差の厳しい標準工業用ナットに対応しています。
CNC システムは、タッピング速度、送り速度、トルクをデジタル制御することにより、ねじ山形成の安定性を高めます。
主要な技術的特徴は次のとおりです。
プログラム可能なタッピングパラメータ
デジタル主軸速度制御
安定したパススルーフィード機構
高精度位置決めシステム
リアルタイム監視機能
この CNC ナットタッピングマシンは、調整のダウンタイムを最小限に抑えながら、長い生産サイクルにわたって一貫したパフォーマンスを保証します。
お客様がスムーズに機械を導入できるよう、操作指導やアフターサポートを行っております。各ユニットは国際輸送に適した強化合板パッケージで梱包されています。
ナットタッピングマシン技術に特化
精密ねじ加工システムを中心に
世界的なファスナーメーカーへのサービス提供経験
輸出対応の CNC 構成
安定した再現性のある工業用パフォーマンスを重視
TAICHUANG は、国際製造市場向けにカスタマイズされたプロフェッショナルな CNC パススルー ナット タッピング マシン ソリューションを提供します。
1.全自動
2. CNCシステム制御
3. フルカバー
4. HMIモニター
5. オプションのシングルスピンドルまたはダブルスピンドル
6. ダブルサーボ
7. 垂直往復

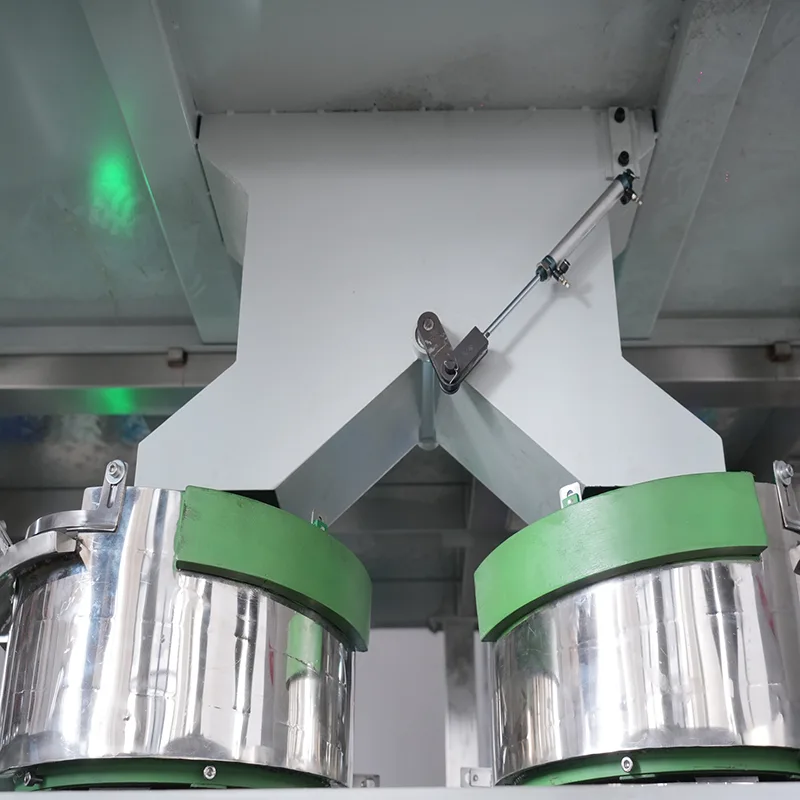

8. 振動ボウルフィーダー
9. タップネジ折れ警報器
10. 材料不足アラーム
11. 不良部品の自動分離
機械はタップの破損を検出しますか?
はい、自動アラームによるタップ破損検出。
不良品の自動切り分けは可能ですか？
はい、不良部品は自動的に分離されます。
高速で機械がねじ山を損傷することはありますか?
いいえ。サーボ制御とトルク監視システムにより、ねじ山変形のないスムーズなタッピングが保証されます。
