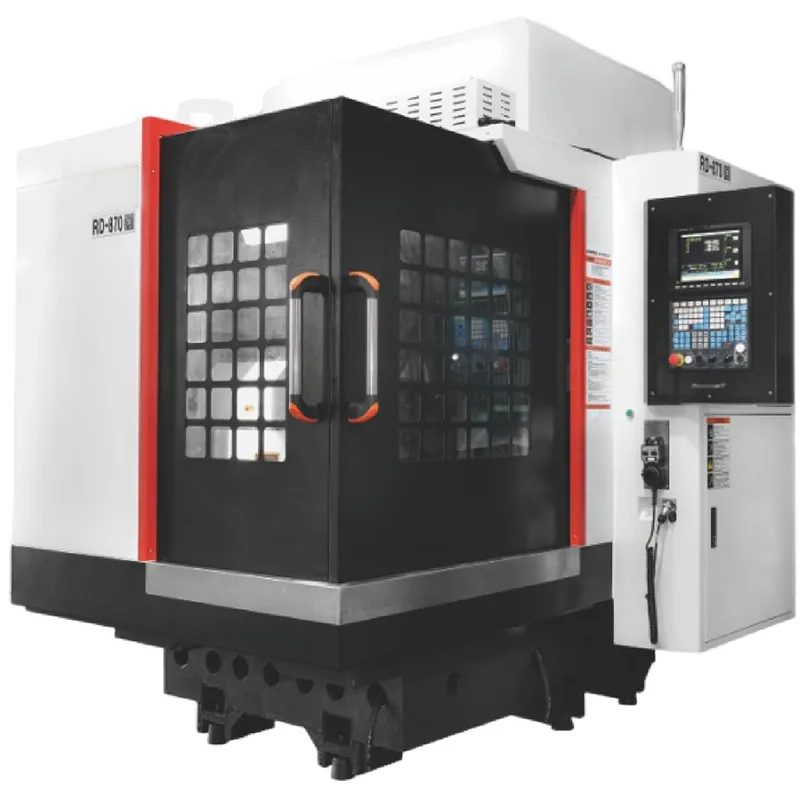

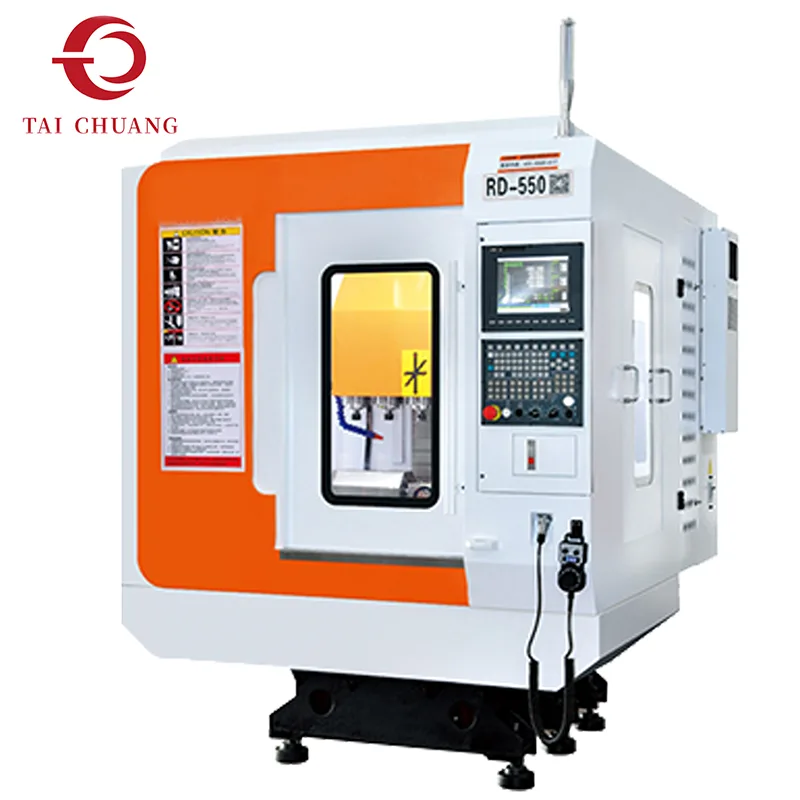

彫刻・フライス加工マシニングセンター

専門機器サプライヤーであるTAICHUANGの精密加工ソリューションは、金属および非金属材料の高速彫刻、精密フライス加工、微細表面加工のための彫刻およびフライス加工センターを導入しています。この CNC 加工システムは、小型精密部品や金型構造の詳細な加工精度と高品質な表面仕上げを必要とする業界をサポートするように設計されています。

お問い合わせを送信

製品説明

微細な表面の詳細や精密な微細加工を必要とする製造業では、多くの場合、彫刻や高速フライス加工用に設計された特殊な装置に依存しています。彫刻・フライス加工マシニングセンターは、高い位置決め精度と優れた表面品質を維持しながら、これらのプロセスを効率的に実行するために開発されました。

大きな切削負荷向けに設計された頑丈なマシニングセンターとは異なり、彫刻機およびフライス盤は精度と高いスピンドル速度に重点を置いています。高速スピンドルシステムを搭載しており、微細な形状や複雑なパターンもきめ細かくカットできます。この機能により、この機械は表面仕上げと寸法精度が重要な精密部品や金型の製造に適しています。

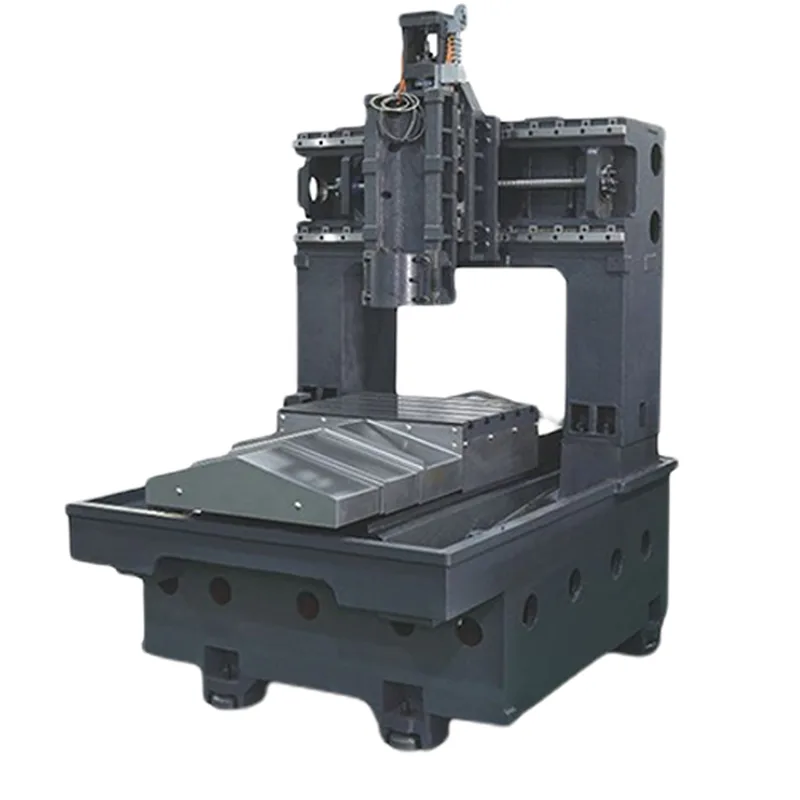

剛性を確保しつつ、スムーズな高速軸動作をサポートする機械構造となっています。高精度リニアガイドウェイとサーボ駆動モーションシステムにより、彫刻やフライス加工の際に工具を正確に位置決めできます。これらの特長により、加工振動を低減し、細かい加工においても安定した切削性能を発揮します。

彫刻およびフライス加工マシニングセンターは、精密彫刻、輪郭フライス加工、マイクロスロット切断、表面仕上げなどのさまざまな機械加工を実行できます。これらの機能を単一の CNC システム内で組み合わせることで、メーカーは微細な機械加工を必要とする複雑な部品の効率的な生産を実現できます。

TAICHUANG は、精密部品製造用の信頼性の高い装置を求めるメーカーに、この彫刻およびフライス加工ソリューションを提供しています。

製品仕様

モデル	ユニット	RD580 (5スピンドルマシン)	RD-L650	RD-L870
脳卒中
ワーク X - 軸ストローク	mm	590	600	800
ワーク Y 軸ストローク	mm	320	500	700
ヘッド Z - 軸ストローク	mm	320	250	330
主軸先端から作業台までの距離	mm	160～480	150～400	140～490
主軸中心からコラムまでの距離	mm	380	263～480	570
作業台
作業台サイズ	mm	600*380	600*500	800*700
最大荷重	kg	400	3300	4000
T スロットの数	-	4	5	5
T - スロットサイズ	mm	14	18	18
スピンドル
主軸速度（標準）	回転数	24000	24000	24000
主軸速度（オプション）	回転数	24000/36000	24000/36000	24000/36000
主軸動力	キロワット	3.22(2セット)/2.23(3セット)	5.5/7.5	5.5/7.5
スピンドル先端仕様	-	ER20	ER25	ER25
餌
X、Y軸早送り	mm/分	30000	30000	30000
Z軸早送り	mm/分	30000	30000	30000
3軸切削送り	mm/分	1 - 10000	1 - 10000	1 - 10000
その他
3軸モーターパワー	キロワット	1.5/1.5/2.6	1.5/1.5/2.6	1.5/1.5/2.6
位置決め精度	mm	±0.005/300	±0.005/300	±0.005/300
再現性	mm	±0.005/300	±0.005/300	±0.005/300
コントローラ	-	1	1	1
切削液ポンプ	HP	8	8	8
電力要件	クヴァ	5	5	5
空気圧仕様	バー	4～5	4～5	4～5
機械重量	kg	2000	2000	2000
機械サイズ	mm	160021002300	160021002300	160021002300
