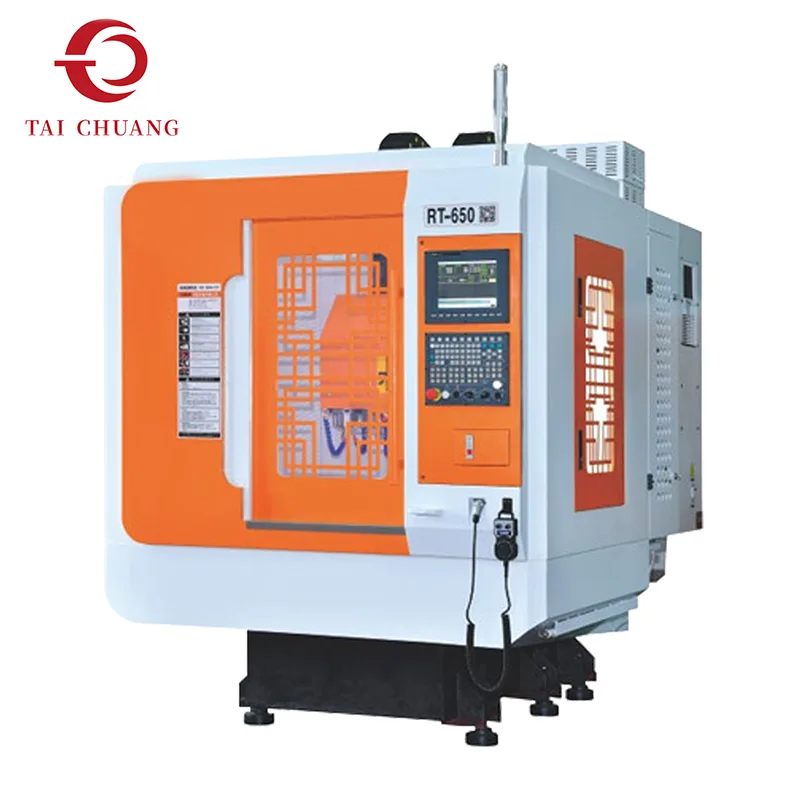

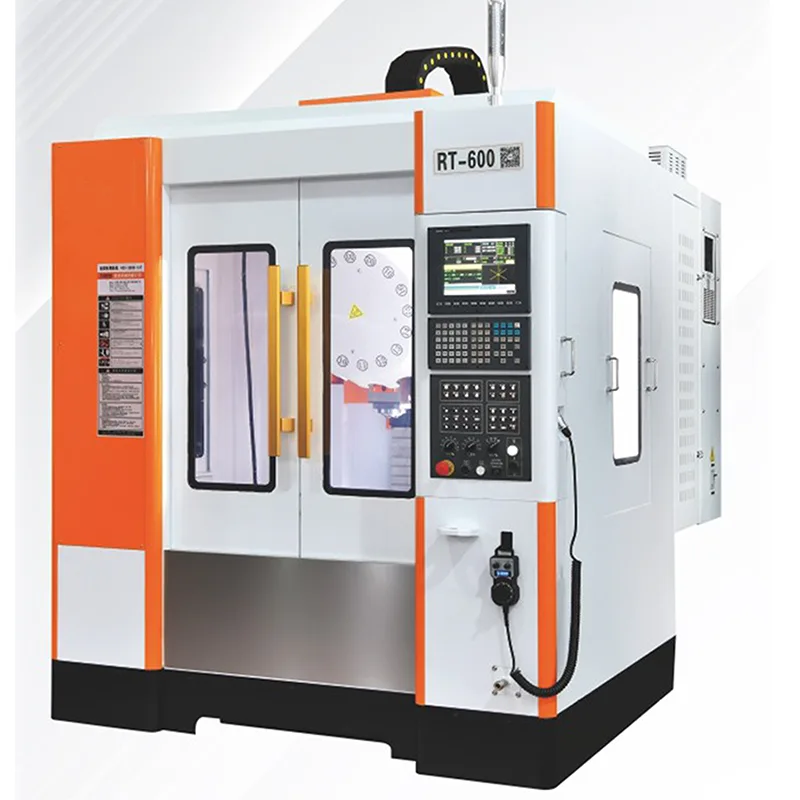

高速ドリリング＆タッピングマシニングセンター

TAICHUANG の効率的な金属加工ソリューションは、迅速な穴あけ、ねじ切り、軽フライス加工のための高速ドリリングおよびタッピングマシニングセンターを提供する専門機器サプライヤーです。高効率の生産環境向けに設計されたこのマシニングセンターは、大量のネジ穴や精密な穴あけが必要な金属コンポーネントを加工する際に、メーカーが生産性を向上させるのに役立ちます。

お問い合わせを送信

製品説明

現代の製造業では、多くの機械コンポーネントでは、アセンブリ設計の一部として複数のドリル穴やネジ穴が必要です。生産量が多い場合、メーカーは多くの場合、一貫した精度を維持しながら穴あけやタップ加工を迅速に実行できる特殊な機械加工装置を必要とします。高速ドリリングおよびタッピングマシニングセンターは、これらの要件を満たすように設計されています。

このマシニングセンタは、高速主軸技術と素早い軸動作を統合し、加工効率を大幅に向上させます。従来のマシニングセンターと比較して、ドリリングセンターおよびタッピングセンターは、頻繁な工具交換や繰り返しの穴加工プロセスを伴う作業に最適化されています。この機械は、単一加工サイクル内でドリリング、リジッドタッピング、軽フライス加工を実行できます。

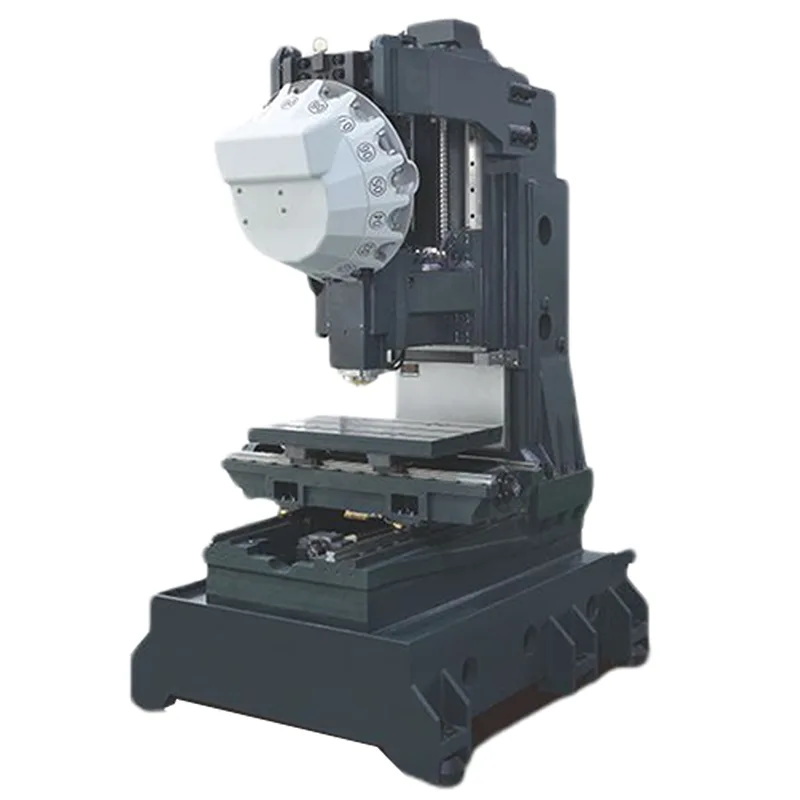

機械の構造は、高速主軸回転数でも安定した運転をサポートするように設計されています。精密なガイドウェイとサーボ駆動の送りシステムによりスムーズな動作制御が保証され、高速生産中に機械が正確な位置を維持できるようになります。自動工具交換装置により、加工作業中の穴あけ工具とタッピング工具の素早い切り替えが可能になり、効率がさらに向上します。

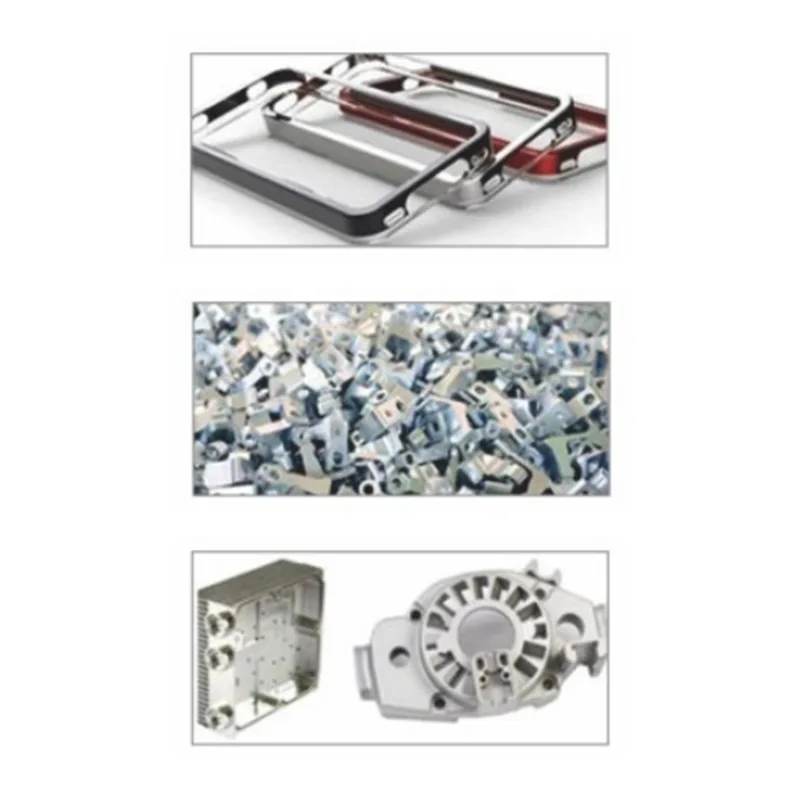

高速ドリリングおよびタッピングマシニングセンターは、効率と再現性が重要な生産環境で広く使用されています。多数のネジ穴を持つ機械部品を製造するメーカーは、スループットを向上させ、サイクルタイムを短縮するためにこのタイプの装置を利用することがよくあります。

TAICHUANG は、高効率の金属部品加工のための信頼性の高い装置を求める工業メーカー向けに、このドリリングおよびタッピング加工ソリューションを導入します。

製品仕様

モデル	ユニット	RT650/T6	RT850/T8	RT10/T10
脳卒中
ワーク X - 軸ストローク	mm	600	800	1000
ワーク Y 軸ストローク	mm	500	500	500
ヘッド Z - 軸ストローク	mm	480	520	520
主軸先端から作業台までの距離	mm	120～600	100～740	100～740
主軸中心からコラムまでの距離	mm	515	546	546
作業台
作業台サイズ	mm	650*480	1000*500	1000*500
最大荷重	kg	600	600	600
T スロットの数	-	4	4	4
T - スロットサイズ	mm	14	14	14
スピンドル
主軸速度（標準）	回転数	20000	20000	20000
主軸速度（オプション）	回転数	15000/20000	15000/20000	15000/20000
主軸動力	キロワット	3.7/5.5	3.7/5.5	3.7/5.5
スピンドル先端仕様	-	BT30	BT30	BT30
餌
X、Y軸早送り	mm/分	48000	48000	48000
Z軸早送り	mm/分	48000	48000	48000
3軸切削送り	mm/分	1 - 10000	1 - 10000	1 - 10000
その他
3軸モーターパワー	キロワット	2.4/2.4/3.9	2.4/2.4/3.9	2.4/2.4/3.9
位置決め精度	mm	±0.005/300	±0.005/300	±0.005/300
再現性	mm	±0.005/300	±0.005/300	±0.005/300
コントローラ	-	1	1	1
切削液ポンプ	HP	8	8	8
電力要件	クヴァ	5.5	5.5	5.5
空気圧仕様	バー	4-5	4-5	4-5
機械重量	kg	3000	3420	3800
機械サイズ	mm	180023002400	230023002500	260023002500
