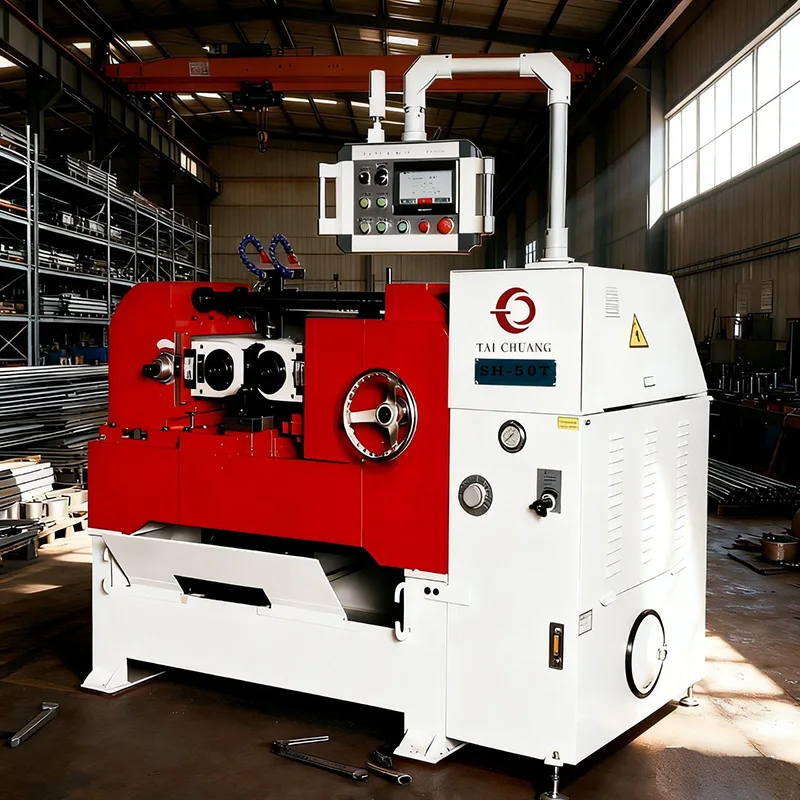

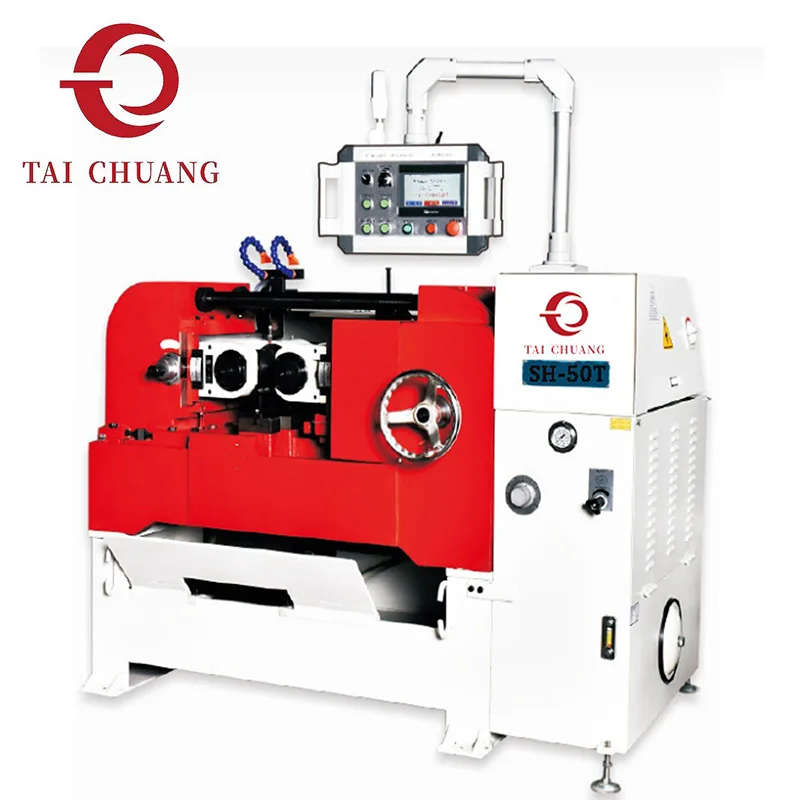

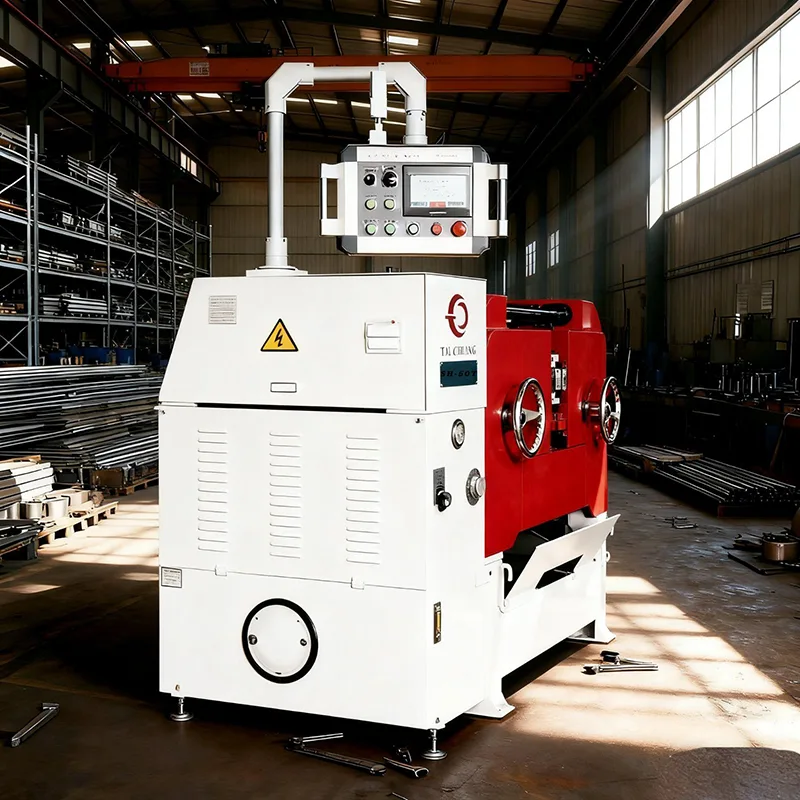

高精度油圧丸棒ねじ転造機

高精度油圧丸棒ねじ転造機は、TAICHUANG の中国製高品質カスタマイズねじ転造ソリューションのポートフォリオに組み込まれています。丸棒への安定した高精度おねじ加工機は、工業的な量産を支える精度管理、長寿命、信頼性の高い性能を重視して設計されています。

お問い合わせを送信

製品説明

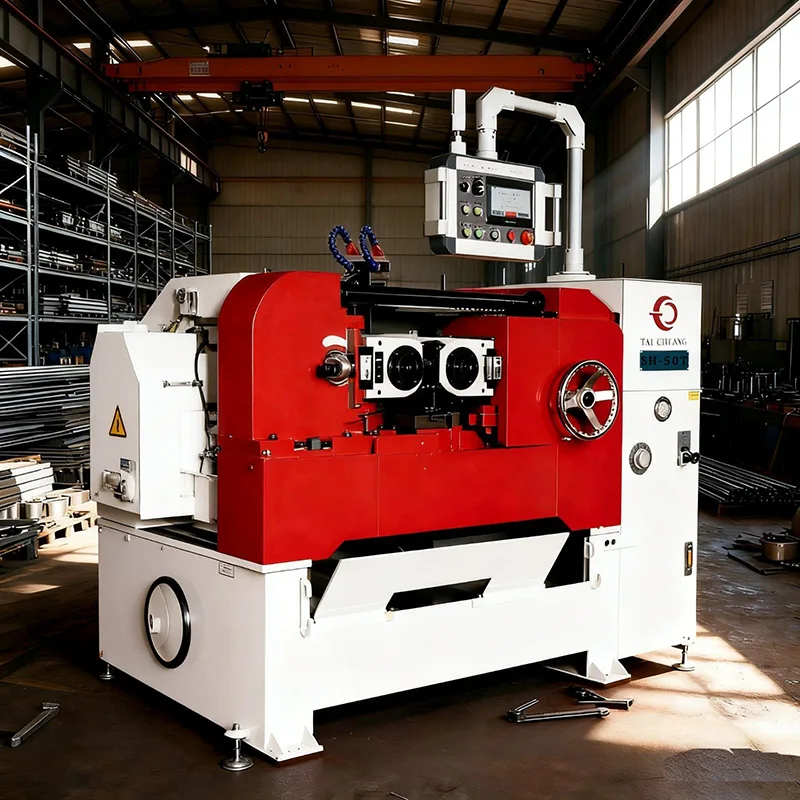

当社の高精度油圧丸棒ねじ転造機は、金属丸棒の外ねじを切削ではなく冷間圧延によって製造するように設計されています。ねじ転造は材料の強度を維持し、表面仕上げを改善し、正確な寸法の一貫性を保証します。この機械は、要求の厳しい用途向けに信頼性の高い高精度のねじ山形成を必要とする企業に最適です。

当社は、継続的な生産環境でも一貫した出力を保証するために、精度、再現性、耐久性に重点を置いています。

製品仕様

アイテム	名前	SH-80T	SH-50T	SH-35T	SH-20T	SH-12.5T	SH-5T
スレッドの範囲	Max.diameter	Φ100mm	Φ70mm	Φ70mm	Φ60mm	Φ60mm	Φ50mm
	Min.diameter	Φ10mm	Φ6mm	Φ6mm	Φ4mm	Φ3mm	Φ1.6mm
	ピッチ	0.6～10mm	0.6～6.3mm	0.6～6.3mm	0.6～4mm	0.6～2.5mm	0.25～2mm
	長さの範囲(送り時)	5-300mm	5-200mm	5-170mm	5-150mm	5-70mm	5-50mm
	長さ範囲(送りまで)	無料	無料	無料	無料	無料	無料
速度範囲		5-40R.P.M.	0-65 R.P.M.	0-65 R.P.M.	0-65 R.P.M.	0-65 R.P.M.	0-100R.P.M.
速度範囲		5-40R.P.M.	0-65 R.P.M.	0-65 R.P.M.	0-65 R.P.M.	0-65 R.P.M.	0-100R.P.M.
転造ダイス	Max.diameter	Φ250～270mm	Φ198mm	Φ198mm	Φ178mm	Φ150mm	Φ100～118mm
	穴径	Φ110mm	Φ85mm	Φ85mm	Φ54mm	Φ54mm	Φ50.5mm
	幅範囲	50～260mm	50～200mm	50～170mm	50～150mm	70mm	50mm
	キーウェイ	25mm	18mm	18mm	12mm	12mm	8mm
ダイススピンドル	Max.diameter	360mm	220mm	220mm	190mm	160mm	151mm
	Min.diameter	210mm	150mm	150mm	130mm	115mm	90mm
	最大圧延圧力	80トン	50トン	35トン	20トン	12.5トン	5トン
	主電源	30馬力(22.5kw)	20馬力(15kw)	15馬力(1.25kw)	10馬力(7.5kw)	7.5馬力(5.6kw)	3馬力(2.2kw)
	油圧力	10馬力(7.5kw)	7.5馬力(5.6kw)	5馬力(3.75kw)	5馬力(2.2kw)	3馬力(2.2kw)	2馬力(1.5kw)
	クーラントパワー	1/2馬力(0.375kw)	1/4馬力(0.18kw)	1/4馬力(0.18kw)	1/4馬力(0.18kw)	1/8馬力	1/8馬力
	クーラントパワー	1/2馬力(0.375kw)	1/4馬力(0.18kw)	1/4馬力(0.18kw)	1/4馬力(0.18kw)	1/8馬力	1/8馬力
	床から主軸中心までの高さ	1015mm	1000mm	1000mm	1000mm	820mm	743mm
	床から主軸中心までの高さ	1015mm	1000mm	1000mm	1000mm	820mm	743mm
	必要な床面積(LxWxH)m/m	290024001710mm	174018402300mm	174018402300mm	166015501700mm	113013611300mm	115011501300mm
	必要な床面積(LxWxH)m/m	290024001710mm	174018402300mm	174018402300mm	166015501700mm	113013611300mm	115011501300mm
重さ	正味重量	8500kg	4000kg	3500kg	2250kg	1600kg	1200kg
	正味重量	8500kg	4000kg	3500kg	2250kg	1600kg	1200kg
	総重量	9100kg	4500kg	3600kg	2500kg	1850kg	1450kg

応用分野と実際の処理事例

TAICHUANG 高精度油圧丸棒ねじ転造機は、ねじの強度と精度に対する高い要件を持つ多くの業界で広く使用されています。当社は、世界市場で豊富なアプリケーション経験と安定した顧客事例を蓄積してきました。

自動車産業では、高強度エンジンボルト、トランスミッションシャフト、シャーシコネクター、ホイールボルトを加工します。冷間圧延されたねじ山は、引張力が高く、耐用年数が長く、自動車の安全基準を完全に満たしています。

品質認証と生産管理

プロのブランドサプライヤーとして、TAICHUANG は製品の品質と安全性能を非常に重視しています。当社の高精度油圧丸棒ねじ転造機はすべて、国際安全規格と品質管理システムに準拠しています。

当社は、CE 認証、材料検査報告書、油圧システム試験報告書、工場試験記録、操作マニュアルなどの完全な認証文書を提供します。納入前に、各機械は 8 時間以上の連続試運転、ねじ精度試験、圧力安定性試験、騒音試験を経て、お客様がすぐに使用できる認定済みの機器を確実に受け取ることができます。

梱包と配送

長距離輸送において機械を保護するために、専門的な輸出梱包を使用しています。機械全体は防湿フィルムで覆われ、衝突や損傷を避けるために頑丈な木箱で固定されています。海上輸送の場合は、指定された運送業者と協力するか、信頼できる物流チャネルを手配できます。合意された納期内に生産、テスト、梱包を完了し、梱包リスト、コマーシャルインボイス、船荷証券、その他の税関申告書類を提供して、スムーズな通関をサポートします。
