高精度ナットタッピングマシン

信頼できる中国のメーカーおよびサプライヤーであるTAICHUANG の高精度ナットタッピングマシンは、正確で安定したねじ切りソリューションを求めるバイヤー向けに設計されています。高品質のナットタッピングマシンの購入を検討している人に最適で、正確な制御、一貫したパフォーマンス、工業生産向けの競争力のある価格を提供します。

お問い合わせを送信

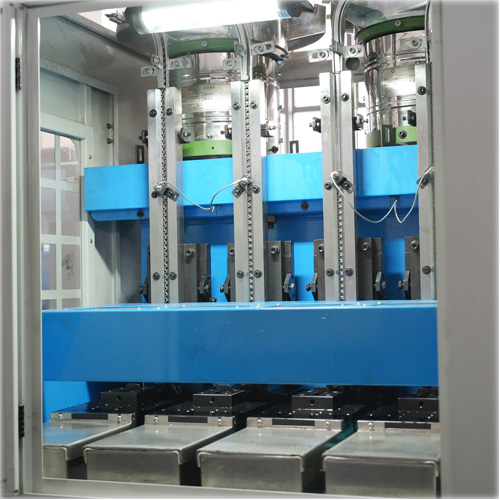

製品説明

TAICHUANG の高精度ナットタッピングマシンは、ねじの精度、寸法の一貫性、長期的な生産安定性が最重要視される産業分野向けに特別に設計されています。 TAICHUANG は精密エンジニアリングにおける長年の経験を活かし、厳しい世界的な工業品質基準と自動車用ファスナー製造の要件を完全に満たす信頼性の高いねじ切りソリューションの設計と製造に取り組んでいます。

堅牢な一体鋳造構造と高精度リニアガイドを備えたこのモデルは、優れた構造剛性を誇り、連続運転時の機械のずれを最小限に抑えます。この装置には高度なサーボ制御システムと自動センタリング機構が統合されており、タッピングプロセス中に超高同心性と直角度を実現し、完成したねじが極めて厳しい公差仕様を満たすことを保証します。さらに、この機械には柔軟な内蔵タップ保護技術が組み込まれており、タップの破損を効果的に防止し、工具の摩耗と材料のスクラップ率を削減し、その結果、メーカーの全体的な生産コストを大幅に削減します。

この高精度ナットタッピングマシンは、高精度、大量生産シナリオ向けに設計されており、あらゆる作業サイクルで安定した再現性の高いタッピング結果を保証します。ステンレス鋼、炭素鋼、合金部品など、さまざまな金属材料の加工ニーズに柔軟に対応し、24 時間の連続自動生産オペレーションをサポートします。正確なパラメータ調整機能、インテリジェントな故障警報システム、および継続的な高負荷運転下での安定したパフォーマンスを備えたTAICHUANGナットタッピングマシンは、自動車、機械、ハードウェア業界のファスナーメーカーの厳しい品質要件を常に満たし、持続可能な生産効率と信頼性の高いねじの品質保証を長期生産ラインに注入します。

製品仕様

TAICHUANG は以下の仕様の M4 から M62 までのナットタッピングマシンを提供できます。

アイテム	名前	パラメータ	名前	パラメータ/ブランド
鋳造ベース	パレットストローク	180mm	主軸サーボモーター	4.4Kw/1500rpm(M10-M16)
	送りリニアガイドウェイ	GHH25CAX465	主軸サーボモーター	5.5Kw/1500rpm(M14-M20)
	送りボールねじ	FSC2520K3X342	送りサーボモーター	0.75Kw/3000rpm

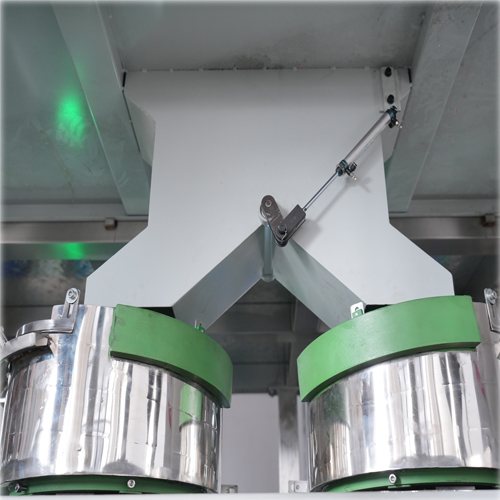

餌付けトラック	餌付け角度	90/80 度の角度	多段ポンプ CRK12-20-2	1.5KW
主軸	最大加工外径	∅35	タッチスクリーン	イノヴァンス
	最大加工長さ	ねじ呼び以下×2	主エンジン	イノヴァンス
	主軸の数量	2	サーキットブレーカー	CHNT
フィクスチャーモード	ファルトプッシュ	四角ナット、六角ナット	サーキットブレーカー	CHNT
	クランプ	丸ナット、フランジナット、多角ナット	熱過負荷	CHNT
	スプリングジョー	フランジナット	か	IDCE
クランピングシリンダ	シリンダー	SDA50X20SB	シリンダーセンサー	エアタック
冷却装置	スピンドルあたりの生産性	20-30個/分	電源スイッチ	シーメンス
全体の寸法	全体の寸法	1850×1500×1880mm	装備重量	約3000KG

利点

1. 超高精度ねじ制御

サーボ制御システムと高精度ボールねじを一体化した装置で、ねじの深さとピッチの制御をミクロンレベルの精度（公差±0.01mm）で実現します。この装置は、自動センタリング機能とリアルタイムのフィードバック機構により、加工エラーを効果的に排除し、ISO 9001 品質管理システムおよび自動車ファスナー業界のさまざまな規格に完全に準拠できます。

2. 堅牢な動作と無振動性能

この装置は一体型の頑丈な鋳造フレームと強化されたマシンベッド構造を備えており、非常に高い全体的な剛性を確保しています。高精度リニアガイドとの組み合わせにより、動作時の振動や摩擦を効果的に抑制します。これにより、デバイスの 24 時間 365 日連続の中断のない生産能力が保証されるだけでなく、重要なコンポーネントの耐用年数も大幅に延長されます。

3. 抜群の安定したタッピング性能

この装置はインテリジェントなプロセス制御システムを搭載しており、ワーク材質や仕様の変化に基づいて主軸速度、トルク、送り速度を自動的に調整します。この装置は、±0.005 mm という超高繰返し位置決め精度の恩恵を受け、スクラップ率を最小限に抑え、表面仕上げや締結の完全性を含む最終製品のねじ山の品質を一貫して非常に高い水準に維持します。

4. 多様な用途ニーズに柔軟に対応

この装置は、M3 から M62 までのサイズのナットの加工をサポートし (ご要望に応じてカスタマイズ仕様も可能)、迅速なパラメータ調整とモジュラーツーリング構成により、さまざまな材料の加工要件に柔軟に対応します。自動供給システムとのシームレスな統合が可能なため、小ロットのカスタマイズ生産から大規模な大量生産まで対応可能です。
