大理石ガントリー加工センター

TAICHUANG が提供する高剛性 CNC 加工ソリューション。精密フライス加工、穴あけ、大判部品加工用の大理石ガントリー加工センターを導入する専門機器サプライヤーです。ガントリーアーキテクチャを備えた花崗岩ベースの機械構造に基づいて構築されたこの処理センターは、精密製造環境に優れた振動安定性と寸法精度を提供するように設計されています。

お問い合わせを送信

製品説明

精密機械加工アプリケーションでは、多くの場合、高精度加工中に長期安定性と最小限の振動を維持できる機械構造が必要です。大理石ガントリー処理センターは、花崗岩の機械ベースと組み合わせたガントリースタイルの機械加工構成を通じてこれらの要件に対処するように設計されています。

産業用機械の構造では大理石と呼ばれることが多い花崗岩は、従来の鋳鉄構造と比較して優れた熱安定性と振動減衰特性を備えています。花崗岩のベースを使用することにより、機械プラットフォームは、長い加工サイクルや作業場環境の温度変動の間でも、一貫した寸法精度を維持できます。

ガントリー構造により、大型ワークの加工においても高い剛性を維持できる加工装置です。ブリッジスタイルのガントリーが機械ベッド全体に広がることで、切削力が機械フレーム全体に均一に分散されます。この構成は、重フライス加工時の構造変形を軽減し、精密加工時の安定した工具の噛み合いをサポートします。

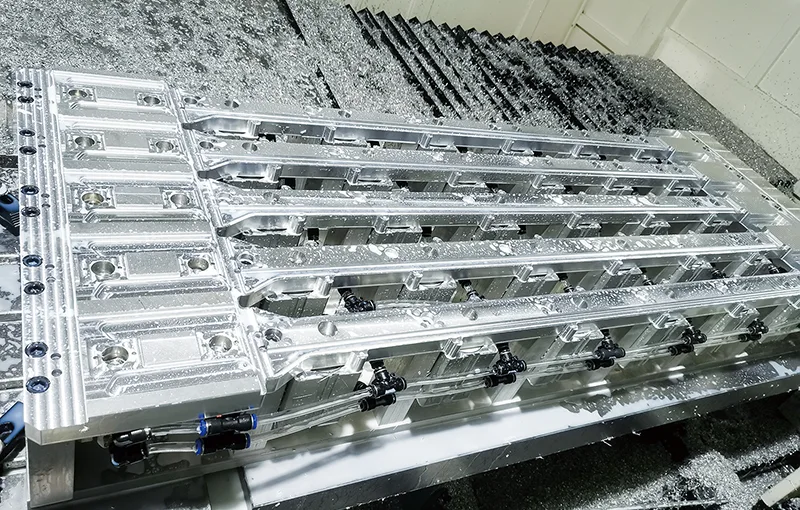

大理石ガントリー加工センターは、中型から大型の精密部品に高い加工精度を必要とする業界で広く使用されています。このシステムは、剛性の高い機械設計、正確な動作制御、安定した構造材料の組み合わせにより、要求の厳しい CNC 加工タスクに信頼性の高いプラットフォームを提供します。

TAICHUANG は、構造安定性の向上と加工精度の向上を求めるメーカーをサポートするために、このガントリー加工ソリューションを提供しています。

製品仕様

旅行
X軸ストローク	2000mm
Y軸の移動	1200mm
Z軸ストローク	500mm
主軸速度	20000rpm
スピンドルテーパ穴	BT30Φ100mm
ツールマガジンフォーム	空飛ぶ円盤
マガジン容量	16個
工具交換時間	2秒
X軸の移動	30m/分
Y軸の移動	30m/分
Z軸移動	30m/分
切削送り速度 X/Y/Z	20000mm/分
オペレーションシステム	シンテック
スピンドルモーター	5.5KW
X/Y/Z軸モーター	1.8/3.0/1.8KW
潤滑システム	自動給油
冷却システム	水噴霧冷却
X軸位置決め精度	0.02mm
Y/Z軸位置決め精度	0.02mm
繰り返し位置決め精度	0.01mm
気圧需要	0.6Mpa～0.9Mpa
身長	2800mm
対象エリア	3500*2800mm
重さ	9500KG
