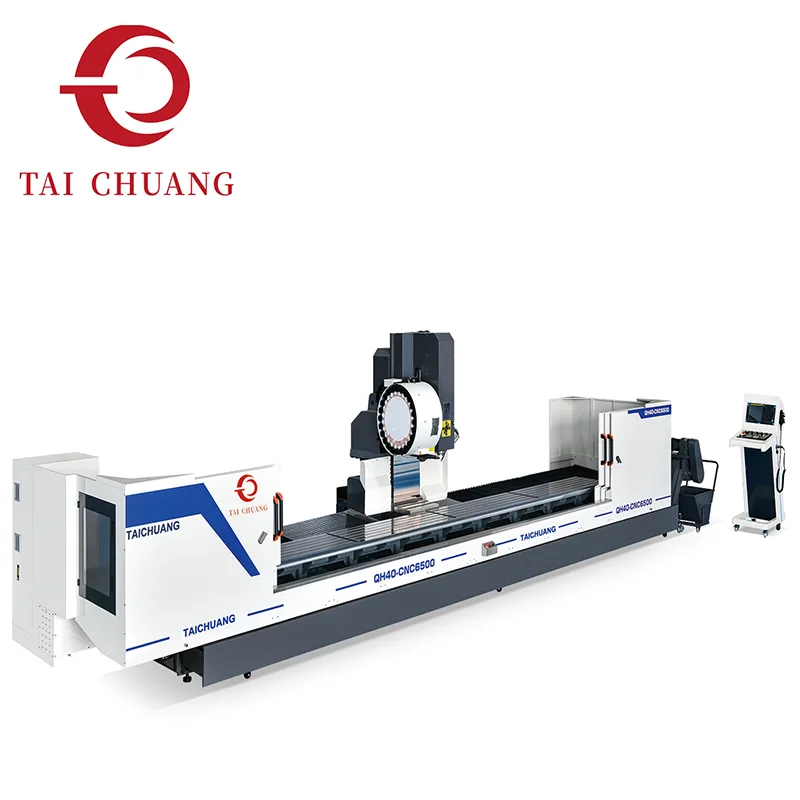

異形複合マシニングセンター

TAICHUANG のアルミニウムプロファイル加工ソリューションは、産業用アルミニウムプロファイルの効率的な穴あけ、フライス加工、およびマルチプロセス加工のためのプロファイル複合マシニングセンターを導入する専門機器サプライヤーです。このマシニングセンターは、アルミニウム構造部品の精密機械加工をサポートするように設計されており、メーカーがバッチ生産全体で寸法の一貫性を維持しながら、プロファイル加工ワークフローを合理化するのに役立ちます。

お問い合わせを送信

製品説明

アルミニウムプロファイルは、現代の製造、建設システム、産業アセンブリで広く使用されています。これらのプロファイルを効率的に加工するには、多くの場合、穴あけ、スロットフライス加工、タッピング、輪郭切断などの複数の機械加工操作が必要になります。プロファイル複合マシニングセンターは、これらの操作を単一の機械プラットフォーム内に統合するように設計されており、メーカーは効率とワークフローの継続性を向上させて複雑な機械加工プロセスを完了できます。

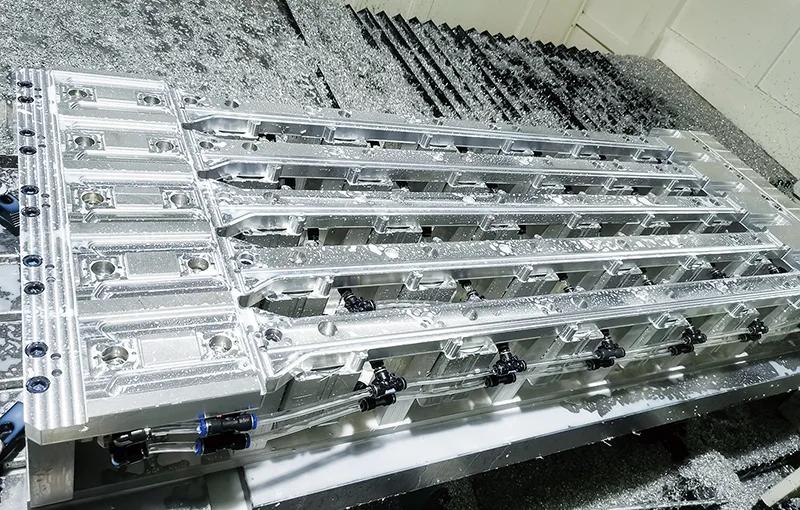

この複合加工システムは、アルミニウムのドアや窓、カーテンウォールシステム、輸送機器、産業用フレーム構造などの産業で使用されるアルミニウム押出プロファイルの柔軟な加工に焦点を当てています。複数の加工機能を 1 つの調整システムに組み合わせることで、この機械はワークピースの位置を繰り返し変更する必要性を減らし、全体的な加工の一貫性を向上させます。

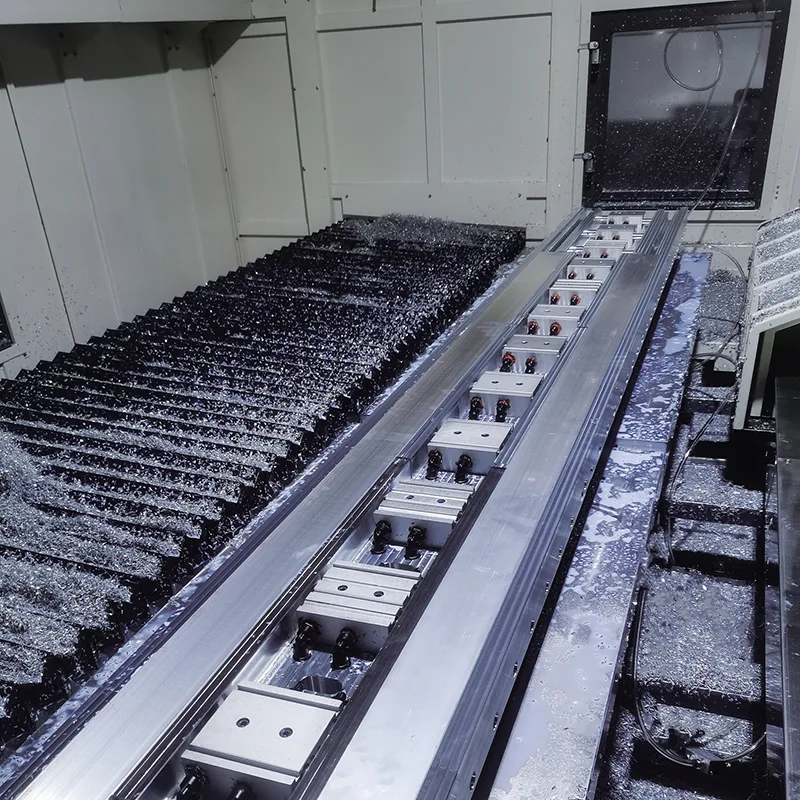

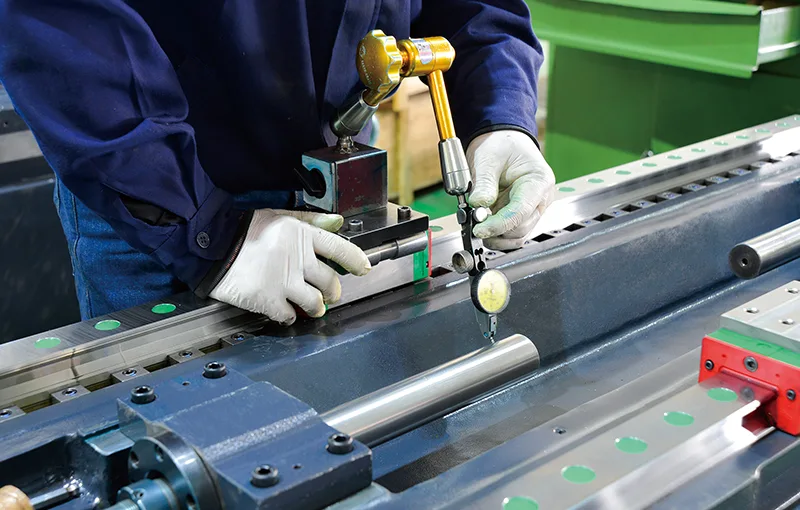

安定した加工精度を維持しながら、長尺のアルミプロファイルに対応できるように機械構造を最適化しました。リニアガイドシステムと高精度モーションコントロールにより、穴あけやフライス加工時のスムーズな軸移動が保証されます。これにより、製造業者は、より長い構造プロファイルを扱う場合でも、信頼性の高い寸法制御でアルミニウム部品を加工できるようになります。

統合された加工機能により、プロファイル複合マシニングセンターを使用すると、メーカーは、さまざまなエンジニアリング用途で使用されるアルミニウムプロファイルコンポーネントの一貫した加工品質を維持しながら、生産効率を向上させることができます。

TAICHUANG は、最新のアルミニウムプロファイル加工要件をサポートするように設計された機械加工ソリューションの一部としてこの装置を提供しています。

製品仕様

旅行
X軸ストローク	2500～6500mm
Y軸の移動	500mm
Z軸ストローク	500mm	700mm
主軸
主軸速度	12000rpm
スピンドルテーパ穴	BT40Φ120mm

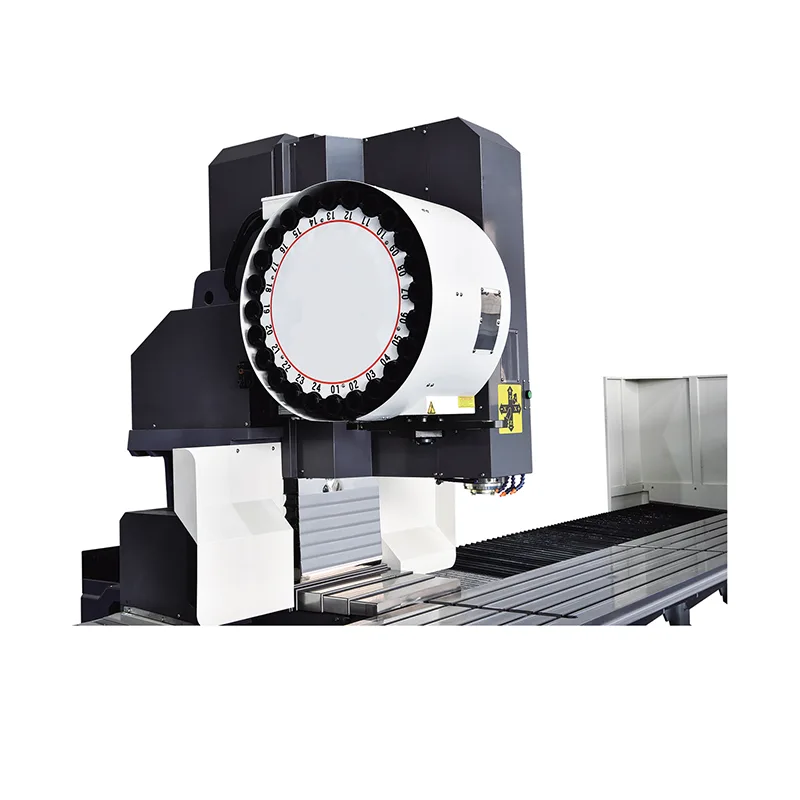

ツールマガジン
ツールマガジンフォーム	ディスクタイプ
マガジン容量	24個
工具交換時間	2秒
移動速度
X軸の移動	60m/分
Y軸の移動	28m/分
Z軸移動	28m/分
切削送り速度 X/Y/Z	15000mm/分

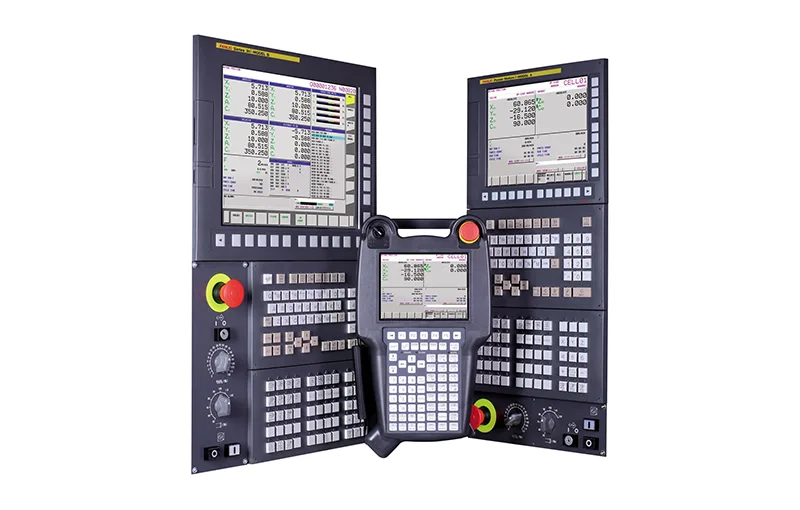

オペレーションシステム	ファナック	三菱
モーター出力
スピンドルモーター	7.5KW	7.5KW
X/Y/Z軸モーター	3.0/3.0/3.0KW	2.0/2.0/3.0KW
潤滑冷却システム
潤滑システム	自動給油
冷却システム	水噴霧冷却

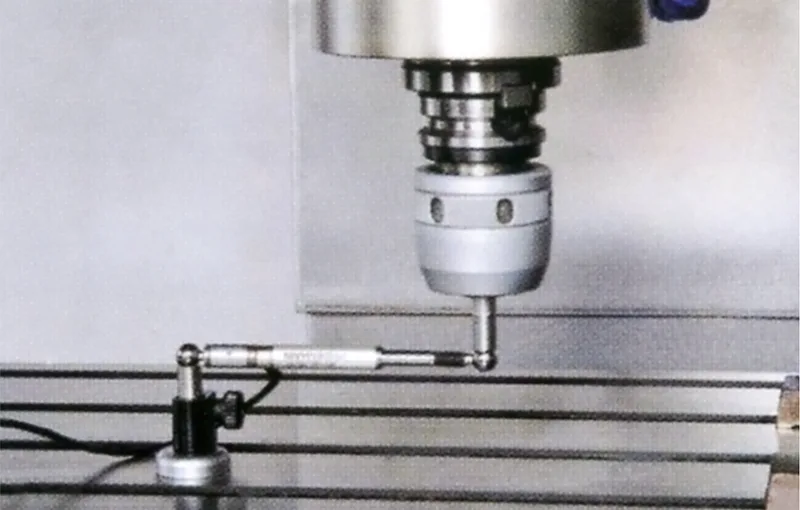

正確さ
X軸位置決め精度	0.05mm
Y/Z軸位置決め精度	0.02mm
繰り返し位置決め精度	0.01mm
機械仕様
気圧需要	0.6Mpa～0.9Mpa
身長	2750mm
対象エリア	480096002500mm
重さ	6000KG-10000KG
