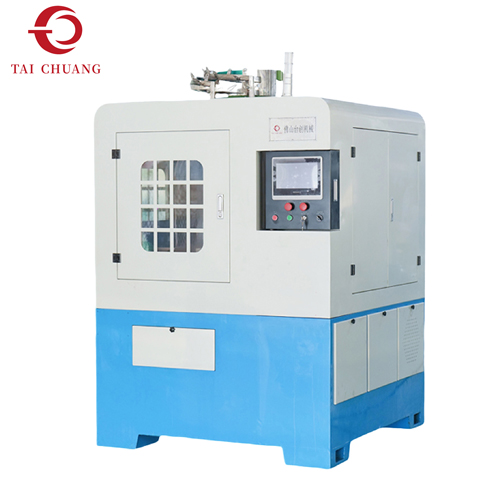

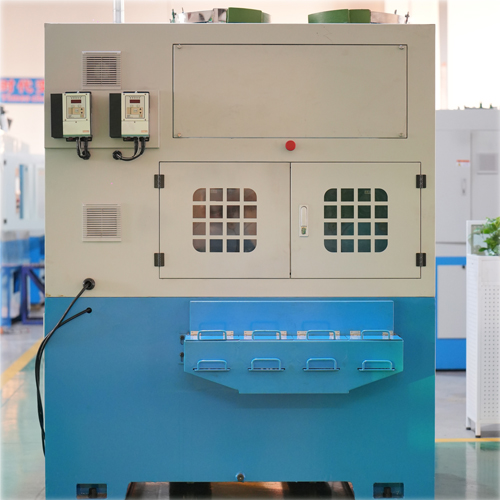

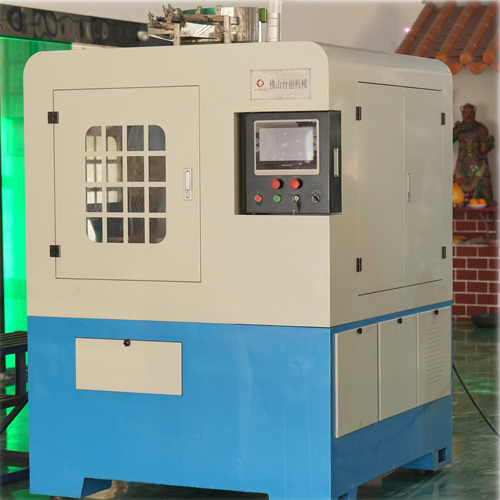

鉄道ナットタッピングマシン

鉄道締結金具を確実に量産するには、TAICHUANG の鉄道ナットタッピングマシンをお選びください。堅牢なナットねじ切り機械を専門とする経験豊富な中国拠点のメーカーとして、当社はこのタッピング装置を厳しい鉄道部品製造基準に適合するように調整しています。これにより、均一で高品質な雌ねじ、継続的な高負荷下での安定したパフォーマンスの持続、および世界中の鉄道建設および輸送用ハードウェアメーカーの固有の生産需要を満たす柔軟なカスタム構成が保証されます。

お問い合わせを送信

製品説明

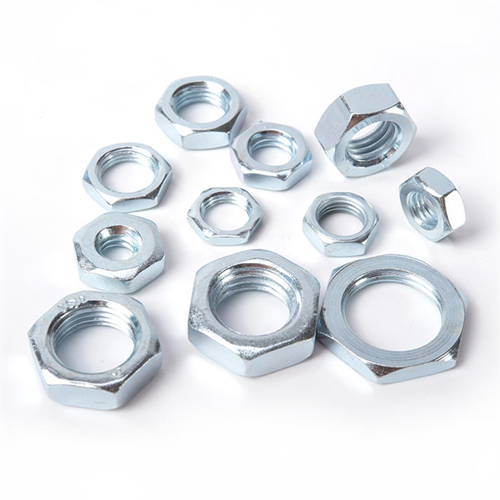

現代の鉄道システムは、線路、橋、支持構造物を安全に接続するために何千もの精密な留め具に依存しています。

すべての鉄道ナットは、一定の振動、重い軸荷重、変化する気象条件、および長年の連続使用に耐える必要があります。

このような要求の厳しい用途のため、メーカーは信頼性の高い再現性を備えた一貫した雌ねじを製造できる装置を必要としています。

TAICHUANG は、世界中の鉄道締結メーカーの生産要件を満たすために、鉄道締結ナットタッピングマシンを開発しました。

製品仕様

TAICHUANGは以下の仕様のM10-M20のナットタッピングマシンを提供できます：品目名パラメータ名パラメータ/ブランド鋳造ベースパレットストローク180mm主軸サーボモーター4.4Kw/1500rpm(M10-M16)フィードリニアガイドウェイGHH25CAX465主軸サーボモーター5.5Kw/1500rpm(M14-M20)フィードボールスクリューFSC2520K3X342送りサーボモーター0.75Kw/3000rmpベイティングトラックベイティング角度90度冷却ポンプ370W主軸最大加工外径∅35タッチスクリーンイノヴァンスねじ呼び径に対する最大加工長さ×2主エンジンイノヴァンス主軸個数2サーキットブレーカーCHNT治具モードファルトプッシュスクエアナット、六角ナットサーキットブレーカーCHNTクランプ丸ナット、フランジナット、多角ナット熱過負荷CHNTスプリングジョーフランジナットKAIDCEクランピングシリンダーシリンダーSDA50X20SBCシリンダーセンサーエアタック冷却装置主軸あたりの生産性20～30個/分電源スイッチシーメンス全体寸法全体寸法1380×1420×1850mm装置重量約2200KG

鉄道ファスナー生産における製造上の課題

鉄道ファスナーは通常、高強度材料から製造されており、厳格な技術基準に準拠する必要があります。

メーカーは生産中に次のような課題に直面することがよくあります。

硬化した材料のねじ精度を維持する

連続生産中の工具の摩耗を軽減

長時間の稼働でも安定した生産を維持

さまざまな鉄道ファスナー仕様の加工

品質を犠牲にすることなく製造効率を向上させる

当社の装置は、工場がこれらの実際的な生産上の課題を克服できるように設計されています。

アプリケーション

当社の鉄道ファスナーナットタッピングマシンは、あらゆる鉄道インフラ製造シナリオで広く採用されている高強度ナットおよびねじ付きファスナーを加工する目的で設計されており、鉄道ハードウェア工場の厳しい生産基準に完全に適合します。以下の主要分野で使用されるコアファスナー部品に対して安定したタッピング性能を発揮します。

在来線用線路締結システム

弾性レールクリップとレールクリップアセンブリフィッティング

コンクリート・木枕木締結部品セット

鉄道橋固定接続金具

都市地下鉄、ライトレール、地下鉄インフラプロジェクト

高速旅客鉄道線路支持ファスナー

重量物貨物鉄道線路コンポーネント

世界的な鉄道インフラの急成長、高速鉄道の拡張、都市交通網の建設、貨物鉄道の改修プロジェクトが急速に進む中、レールファスナーメーカーは注文量の急増と、かつてないほど厳格化する国の鉄道品質検査基準に直面している。通常のタッピング装置では、完成したナットの均一なねじ精度、寸法安定性、耐疲労性能を維持しながら、長時間の量産を維持するのは困難です。当社の鉄道専用ナットタッピングマシンは、この問題点を解決するために構築されています。ノンストップの大量バッチ生産中に一貫した高精度のねじ品質を維持し、製品の不良率を大幅に削減し、世界の鉄道建設および輸送サプライチェーンの多様なカスタマイズされたファスナーの需要を満たす柔軟な生産調整に対応します。
