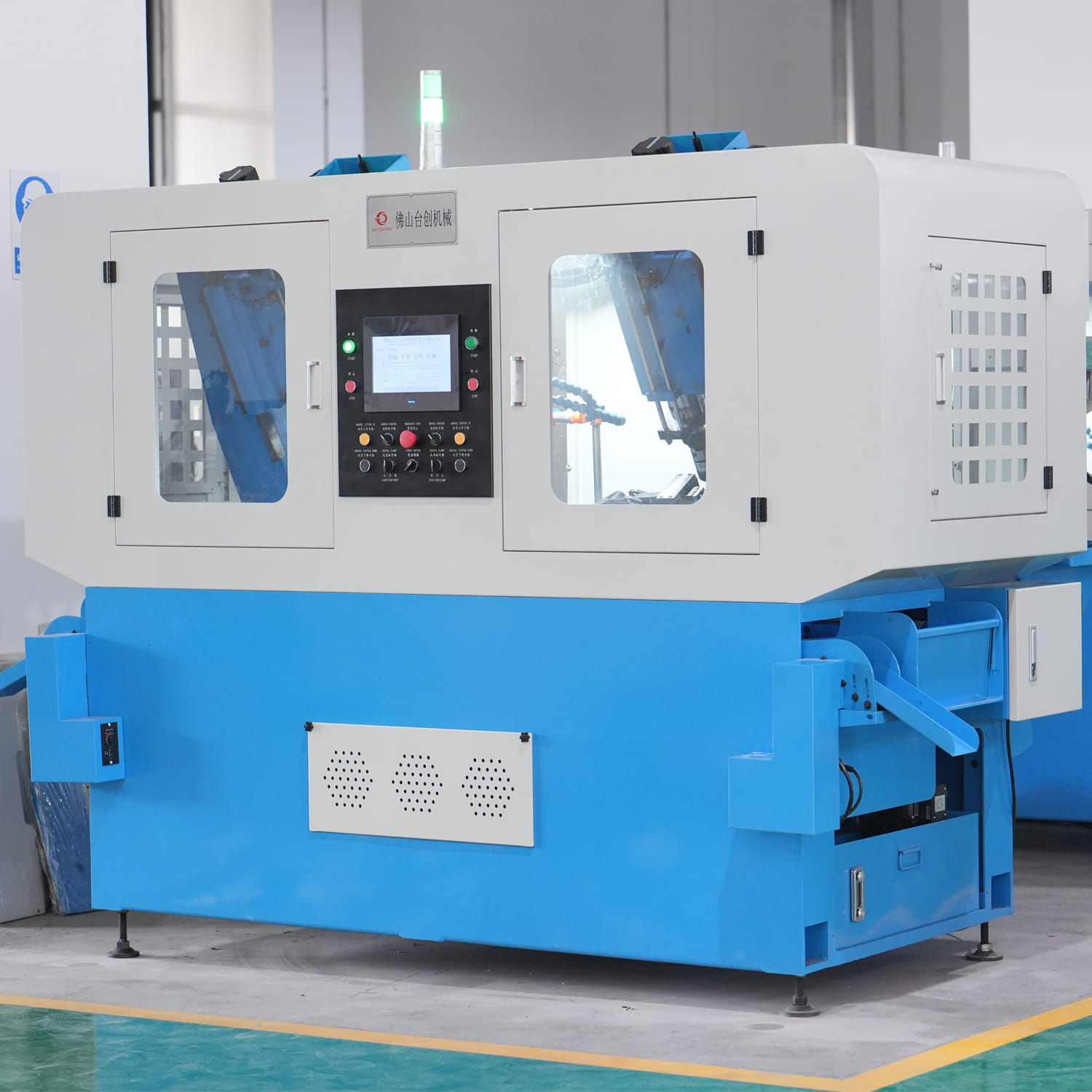

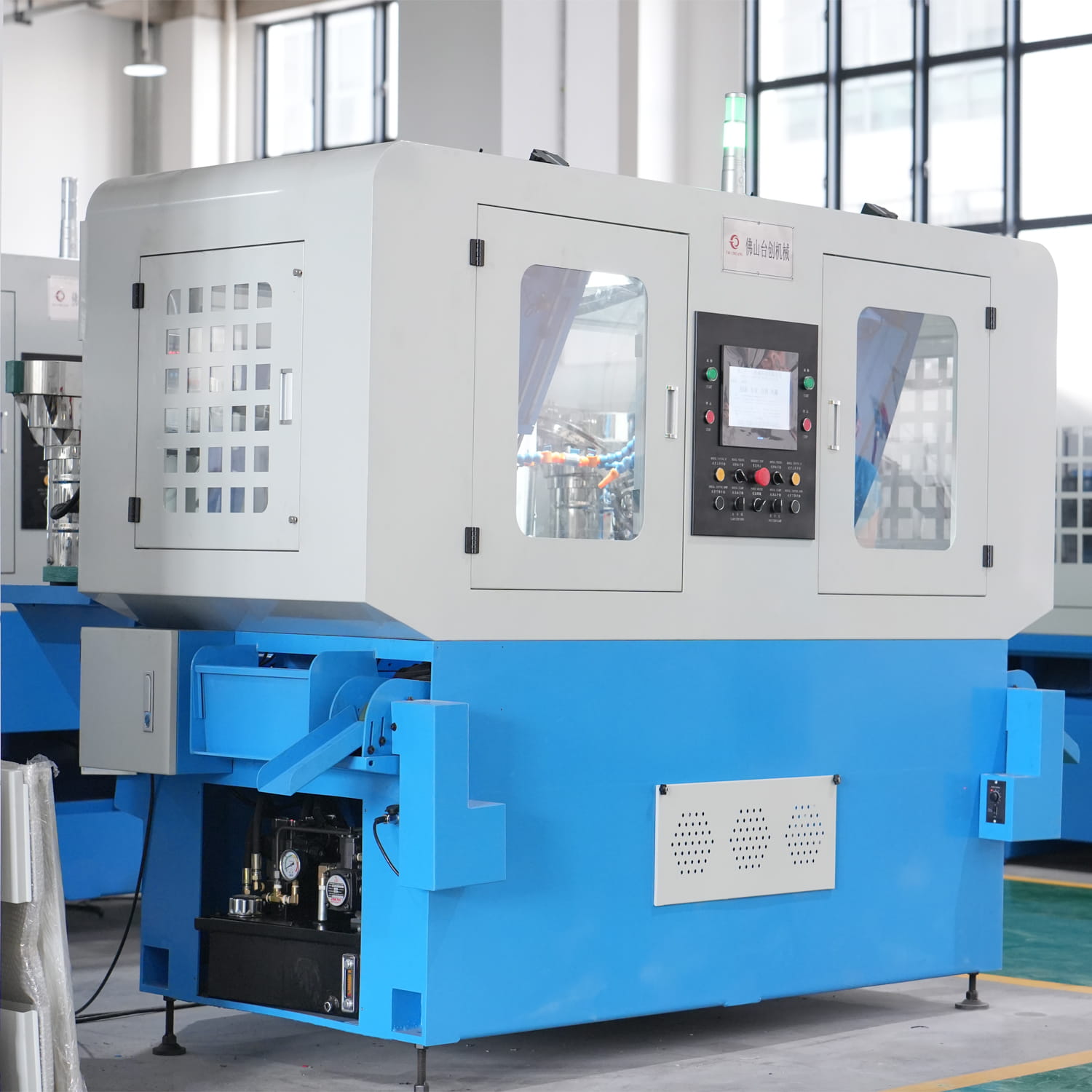

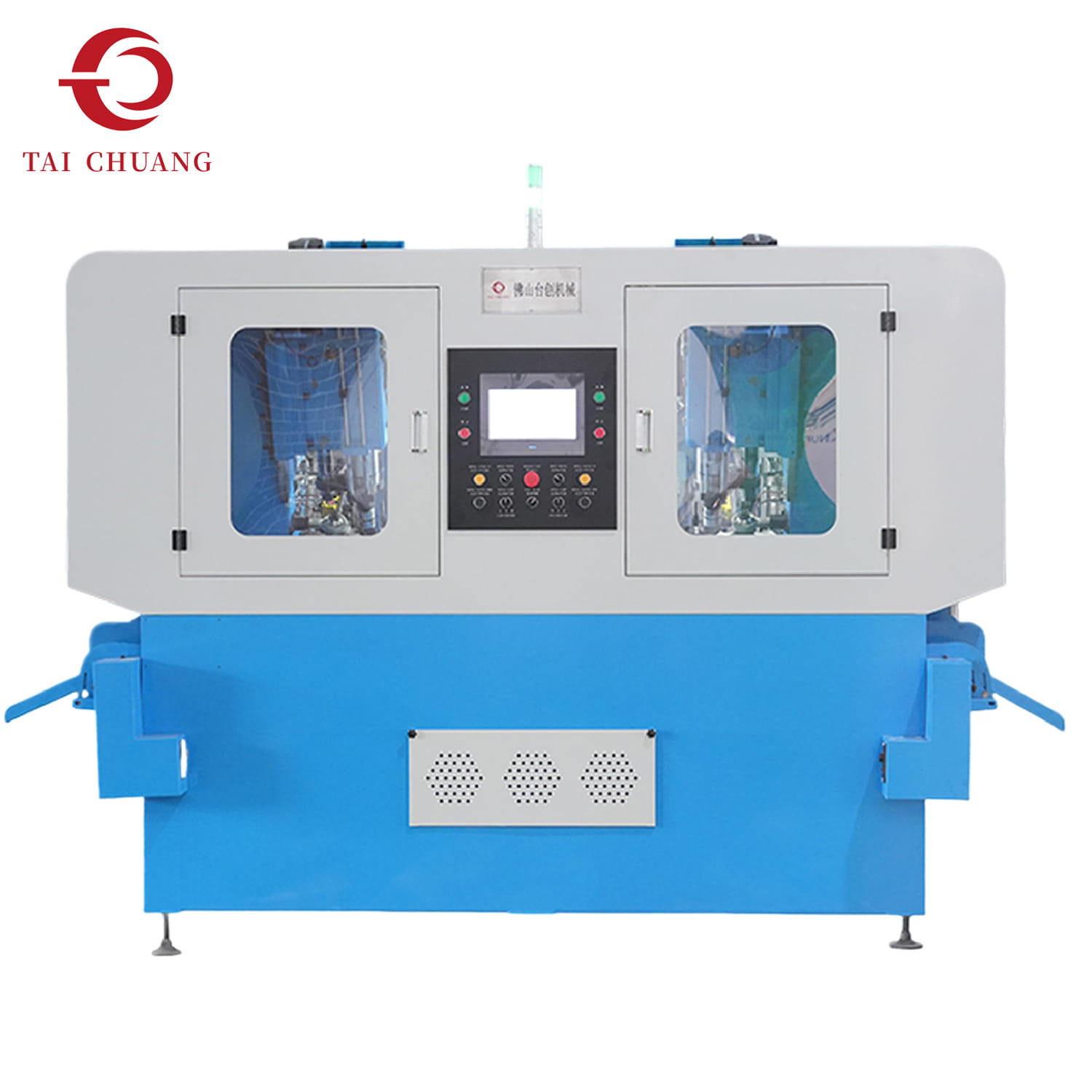

穴付きナットタッピングマシン

スロット付きナット、キャスタレイテッドナット、および安全ロックファスナーの大量生産のためのTAICHUANG スロット付きナットタッピングマシンの調達：この精密設計のタッピング装置は、不規則な特殊ナットプロファイルと厳格な工業用ねじ切り規格に適合するようにオーダーメイドされており、高い生産効率、一貫したねじ成形の安定性、および工業用ファスナー工場の多様な製造需要を満たすカスタマイズ可能な構造構成を特徴としています。

お問い合わせを送信

製品説明

スロットナットは、耐振動性と機械的ロック機能に対する厳しい要件がある用途で広く使用されています。

従来のナットとは異なり、スロットナットは割ピンに適合するスロットとロック機構を備えているという点で独特です。耐久性の高いアセンブリ用途では、ねじ山の精度がアセンブリの有効性と装置の動作安全性の両方に直接影響します。

従来のタッピング装置では、スロット付きナットを量産する場合、一貫した安定した精度を確保することが困難になることがよくありました。

TAICHUANG の専用スロットナットタッピングマシンは、スロットナットの製造プロセスに合わせて調整された装置です。これは、ファスナーメーカーが安定した信頼性の高い糸品質を実現しながら、連続生産における高効率を確保できるようにすることを目的としています。

製品仕様

アイテム	名前	パラメータ	名前	パラメータ/ブランド
鋳造ベース	パレットストローク	0～180mm	主軸サーボモーター	4.4Kw/1500rpm	M12-M16 空圧クランプ
	主軸スライドストローク	0～120mm	送りサーボモーター	0.75Kw/3000rpm	M12-M16 空圧クランプ
	主軸数	2	主軸サーボモーター	5.5Kw/1500rpm	M16-M22 油圧クランプ
	送りボールねじ	SFNUR2005X326	送りサーボモーター	0.75Kw/3000rps	M16-M22 油圧クランプ
トラックの切断	切断角度	28度の角度	タッチスクリーン	イノヴァンス/シーメンス
フィクスチャーモード	ターンテーブル固定具	ターンテーブルの最大直径:∅230	主エンジン	イノヴァンス/シーメンス
供給シリンダー	シリンダー	エアタック MA32X100SCA	サーキットブレーカー	CHNT
クランピングシリンダ	シリンダー	エアタック SDA80X50SB	コンタクタ	CHNT
クランピングシリンダ	オイルシリンダー	D32X50SB	熱過負荷	CHNT
ボード	スピンドルあたりの生産性	10～20個/分	か	CHNT
	冷却ポンプモーター	電力:370w-流量:120L/分	電源スイッチ	IDCE
	油圧ユニットモーター	パワー:0.75KW-排気量VP15	原点センサー	オムロン
	全体の寸法	2800×1700×1900mm	シリンダーセンサー	エアタック
	装備重量	約2250kg

スロット付きナットの製造上の課題を解決する

当社のスロットナットタッピングマシンソリューションは、スロットナット用に特別に設計されており、スロットナットの独特の構造に合わせて調整されており、ファスナーメーカーの大量生産における一般的なボトルネックを解決することを目的としています。

特殊な溝プロファイルは、部品の位置決めの不安定、バッチ間でのねじの品質のばらつき、仕様の異なる製品の生産効率の低下、ねじの欠陥による追加の検査コスト、機械の繰り返し調整による計画外のダウンタイムなど、多くの問題を引き起こしやすいです。

当社のスロットナットタッピングマシンは、安定したねじ加工を重視し、安定した加工精度を確保し、作業工程を簡素化し、さまざまな仕様の製品の生産を最適化します。これにより、繰り返しの調整や冗長なチェックが削減され、スロット付きナットの生産における主要な問題点が解消され、工場の生産量が大幅に増加します。

設備供給を超えた工場サポート

タッピングマシンの選択は、多くの場合、長期的な生産プロジェクトの始まりとなります。

当社のチームはお客様に次のような完全なサポートを提供します。

機器選定のお手伝い

生産工程分析

インストールガイド

オペレータートレーニング

メンテナンスに関する推奨事項

スペアパーツ供給サポート

この緊密な連携により、メーカーはプロジェクトをよりスムーズに実施し、生産ラインの立ち上げと運用を加速できます。

よくある質問

この装置はクラウンナットとスロットナットの両方を加工できますか?

はい。装置の構成は、同様の構造的特徴を持つさまざまなナットの設計に従って調整できます。

この装置は高張力合金鋼材に適していますか?

はい。材料特性や生産ニーズに応じて装置構成をカスタマイズできます。

このデバイスはさまざまなスレッド規格をサポートしていますか?

ねじの仕様は、お客様の図面や生産要件に応じてカスタマイズできます。

この装置はどのくらいの規模の生産に適していますか?

中量バッチ製造と大規模工業生産の両方に適したソリューションを提供できます。

この装置は自動生産ラインに統合できますか?

はい。当社は、工場の特定のニーズに基づいて自動化オプションと生産ライン統合サービスを提供できます。

お問い合わせ

製品に関するお問い合わせは下記までお気軽にお問い合わせください。
電子メール: sales03@gdtaichuang.cn

電話：0086-757-85755398

ファックス：0086-757-85755398
モブ: 0086-18576574047

24時間ラインでのお問い合わせ：
WhatsApp: 0086-18576574047

プロフェッショナルな締結ソリューションに対する需要が高まる中、メーカーは品質と効率のバランスをとれる生産設備を緊急に必要としています。TAICHUANG のスロット付きナットタッピングマシンは、現代のファスナー生産の実際的なニーズを満たすように設計されており、工場がねじの一貫性を向上させ、生産の柔軟性を高め、幅広い産業用途で信頼性の高い製造パフォーマンスを維持できるように支援します。
