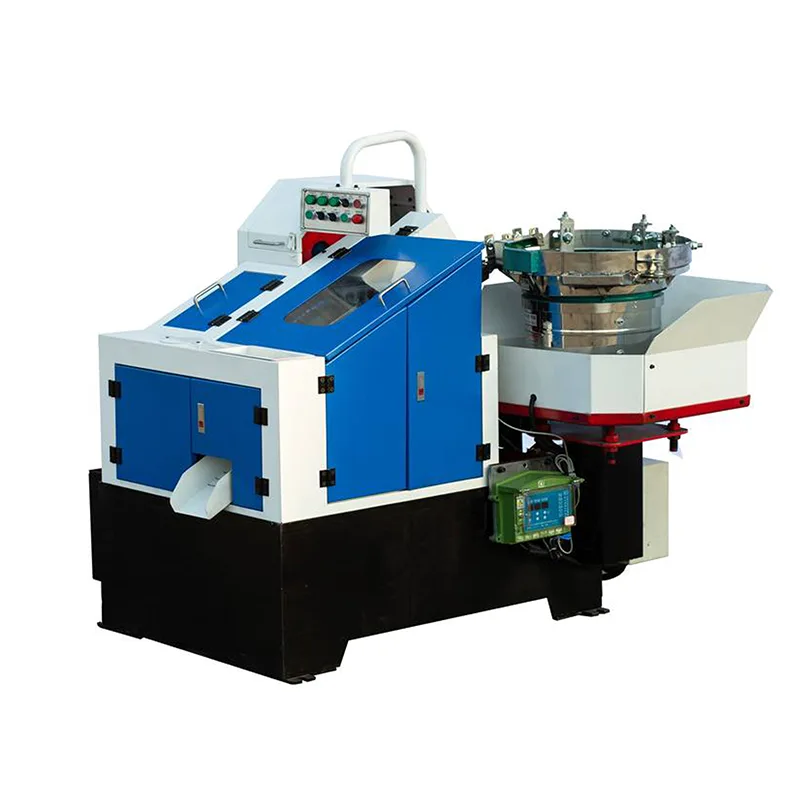

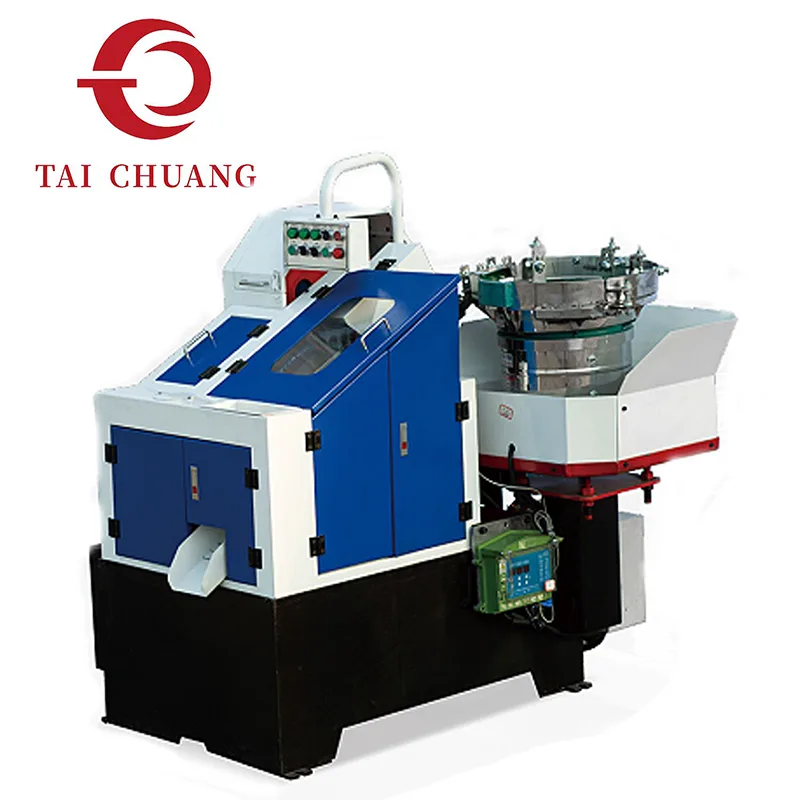

振動フィーダ式歯車露出ねじ切り転造機は、振動システムを利用して部品を転動領域に整然と案内しながら、冷間圧延によりおねじを形成する装置です。振動フィーダーは、回転前にファスナーを位置合わせするのに役立ち、スムーズなワークフローをサポートし、ランダムな送り動作を軽減します。

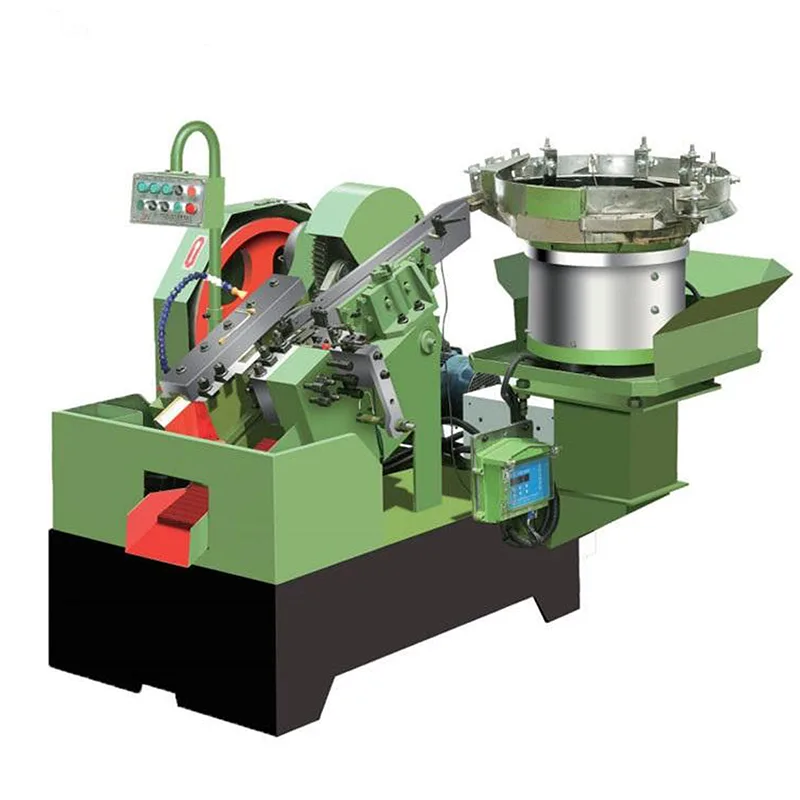

ギアが露出した構成では、トランスミッションのコンポーネントがはっきりと見えるため、オペレーターやメンテナンス担当者は、生産中の動き、噛み合い、動作状態を明確に観察できます。この構造上の特徴は、機械的な透明性と日常的な検査が重要な作業場でよく評価されます。
| モデル | 最大ブランク径/mm | 最大ブランク長さ/mm | 移動ダイス固定長さ/mm | 能力/個/分 | メインモーター出力/kw | 体積(長さ*幅*高さ)/m | 重量/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1.30*0.98*1.30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1.57*1.05*1.50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1.60*1.44*1.55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1.67*1.35*1.50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1.70*1.36*1.50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1.75*1.52*1.50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1.70*1.60*1.30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1.85*1.50*1.20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1.85*1.50*1.25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2.37*2.15*1.62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2.00*1.70*1.35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2.67*1.93*1.60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2.75*2.10*1.65 | 5800 |
送りの安定性は、ねじ転がりの安定性に重要な役割を果たします。振動供給システムは、圧延前の部品の向きと流れを制御するために選択されるのが一般的です。部品がより一貫した方法で回転領域に入る場合、回転プロセス自体がより予測可能になります。
実際の生産環境では、特に寸法が一定の標準ファスナーを加工する場合、振動送りにより不規則な停止が減り、よりスムーズなリズムがサポートされます。

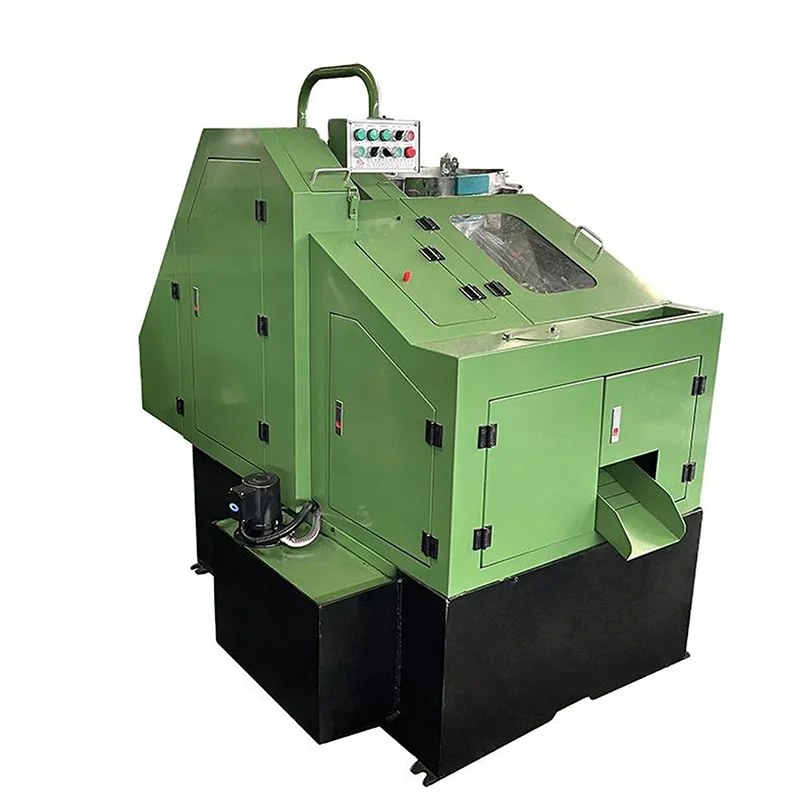

密閉型トランスミッション設計と比較して、ギア露出構成は構造の明瞭さとアクセスのしやすさを重視しています。このねじ転造機は、簡単な機械レイアウトと日常の操作中の観察の容易さを優先する購入者によってよく選択されます。
この設計は、安定した転がり動作、再現性のあるねじの品質、予測可能な動作に重点を置いています。これは、パラメータを頻繁に変更する必要がなく、プロセスの安定性が主な関心事であるアプリケーションを対象としています。

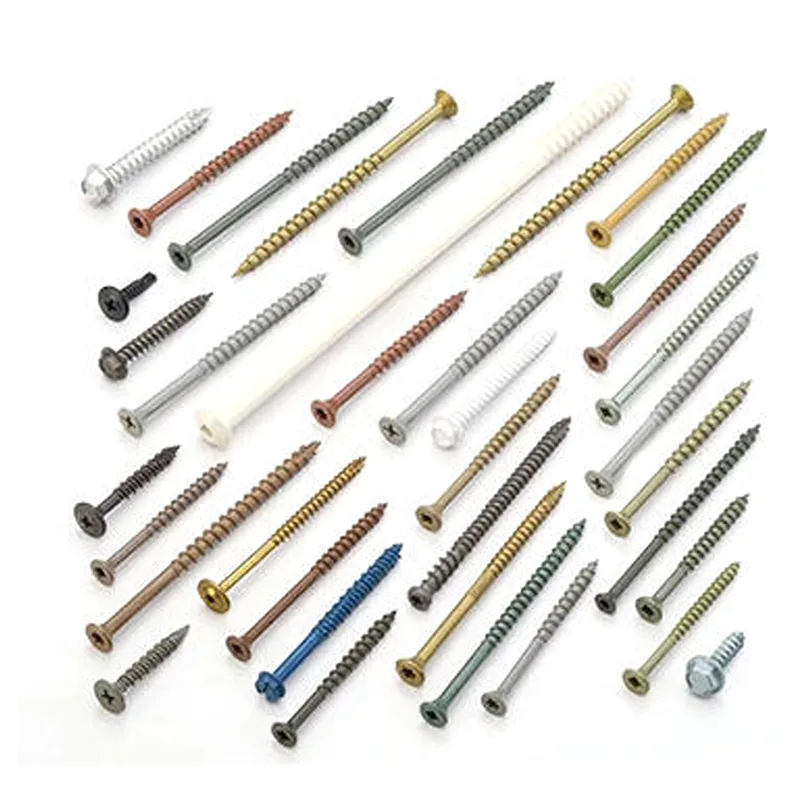

建築金物、機械組立品、自動車部品、一般工業製品等に使用されるボルト、ネジ等の締結部品のねじ山加工に使用される、歯車露出型の振動フィーダー式ねじ切り転造機です。実際の用途の適合性は、調達プロセス中に確認された図面、材質の種類、ねじの設計に基づいて評価されます。

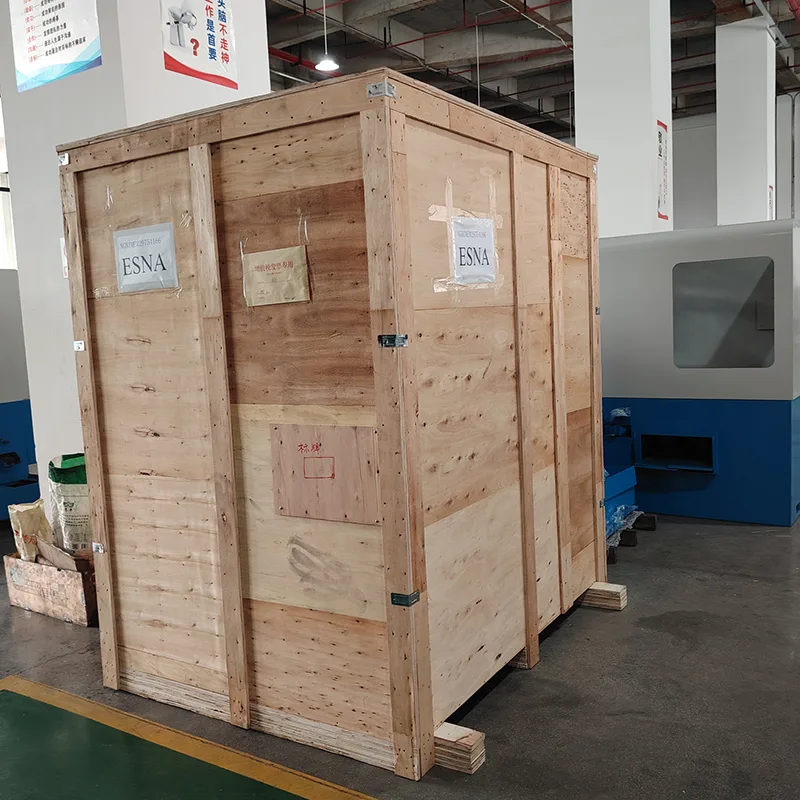

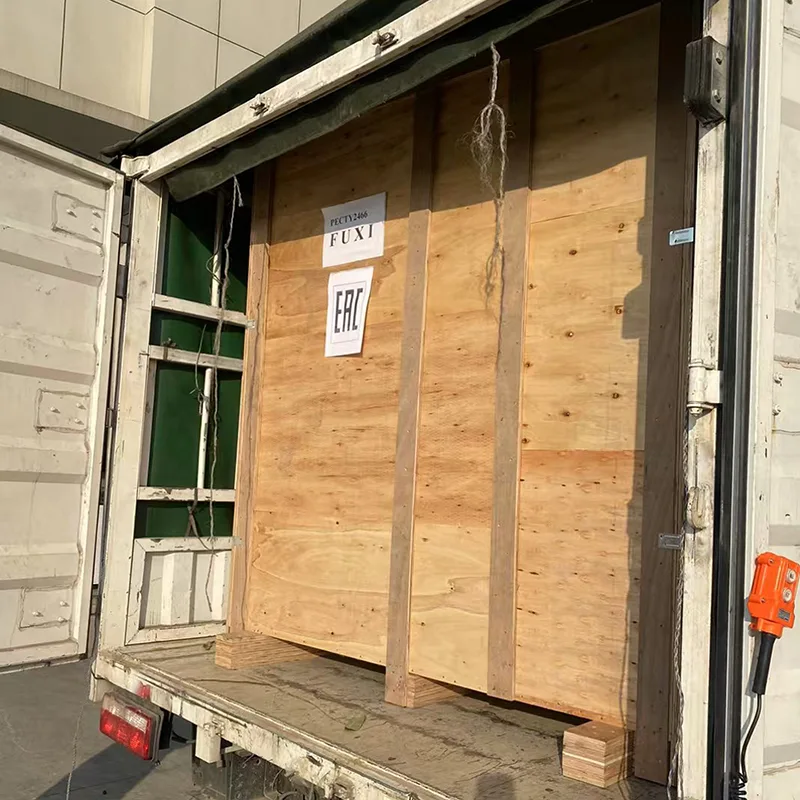

国際配送に対応するため、輸出標準の梱包が適用されます。機械はしっかりと固定され、輸送中の損傷のリスクを軽減するために保護されています。安全な積み下ろし、現場での取り扱いをサポートするために、表面保護と明確なラベルが使用されています。
適切な梱包は、機器が良好な状態で到着し、すぐに設置できるようにするために重要な役割を果たします。
