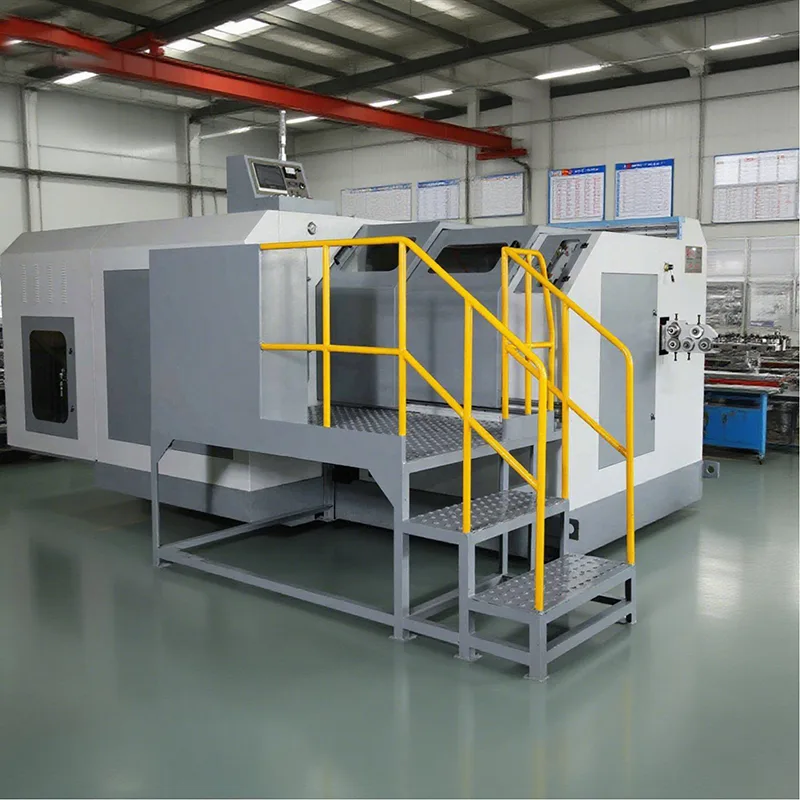

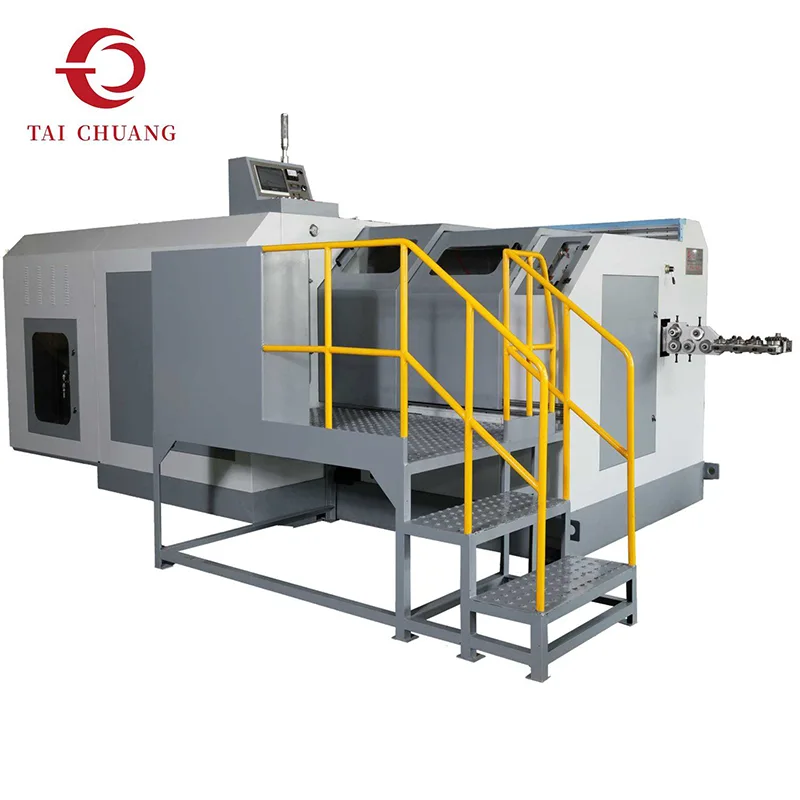

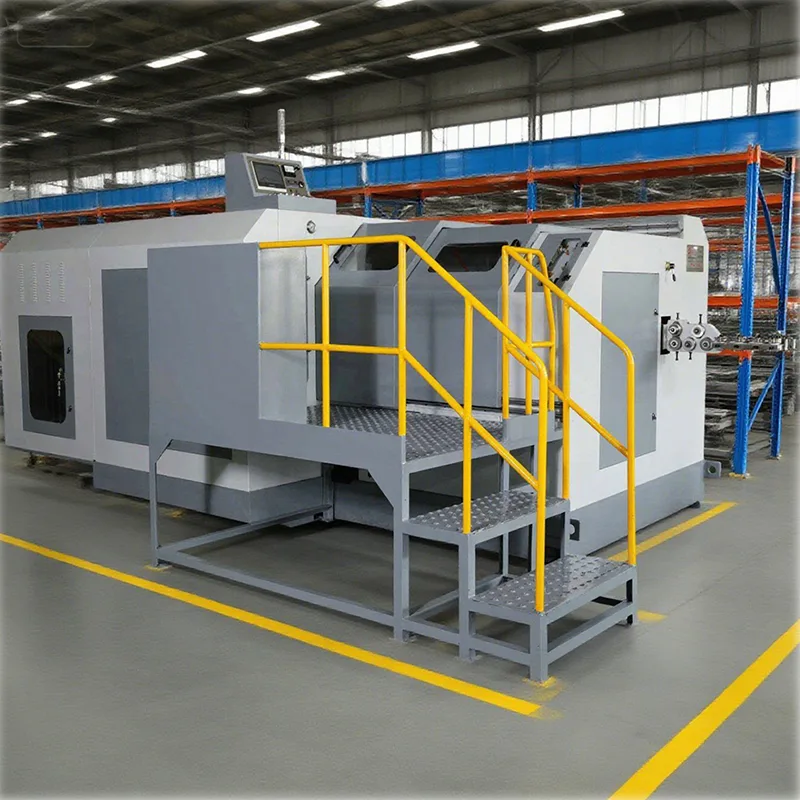

3ステーションボルトフォーマー

冷間圧造機のカテゴリ内では、中国メーカー TAICHUANG が提供する 3 ステーションボルトフォーマーは、標準的なボルトおよび締結具の成形作業に位置付けられています。 3 ステップの成形シーケンスにより、スムーズな材料搬送と一貫したヘッド成形がサポートされ、この構成は、コンパクトな機械レイアウト、安定した動作、一般的なボルト形状に対する信頼性の高い成形性能を重視するユーザーに適しています。

お問い合わせを送信

製品説明

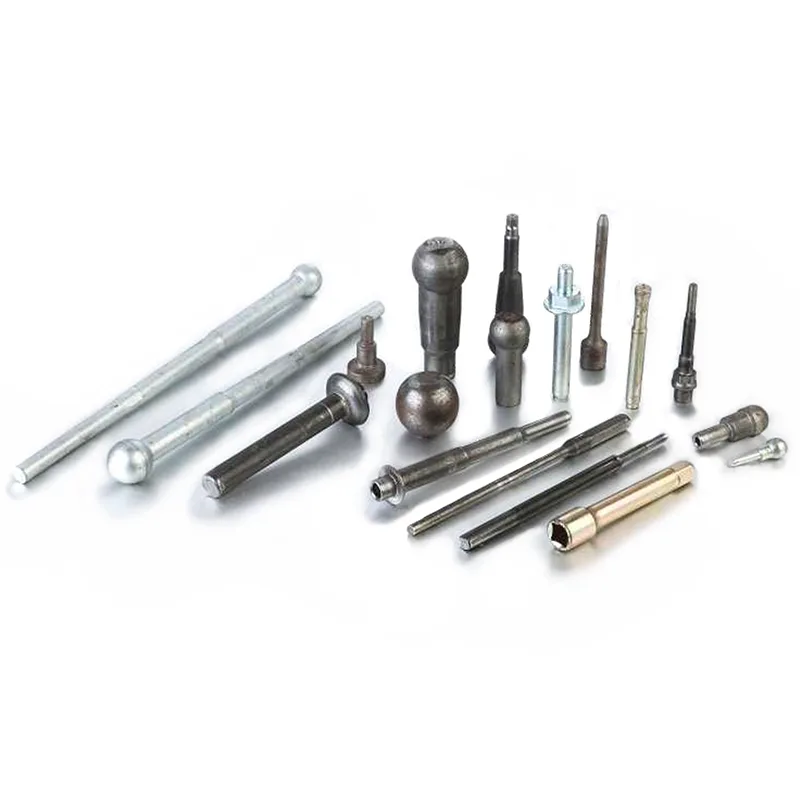

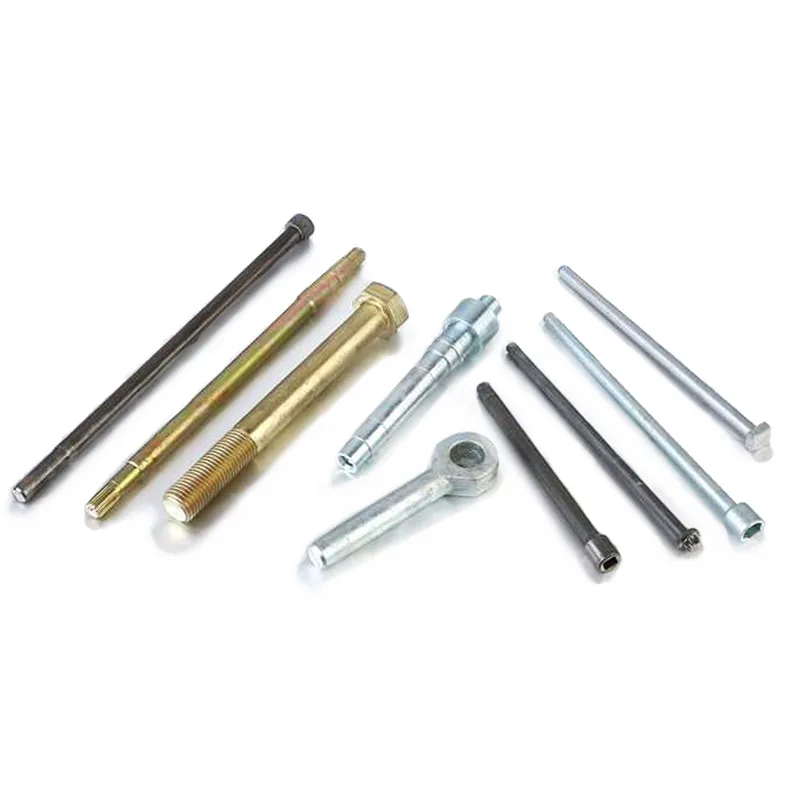

3 ステーションボルトフォーマーは、冷間圧造機カテゴリ内で最も一般的に選択される構成の 1 つです。通常、切断、予備成形、最終圧造を含む 3 つの段階的なステーションを通じてボルトを成形します。この構造により、安定した寸法の一貫性を維持しながら、基本的なボルトから中程度に複雑なボルト頭部を効率的に成形できます。

非常に複雑な部品用に設計されたマルチステーションシステムとは異なり、3 ステーションレイアウトは操作の明瞭さとセットアップの容易さに重点を置いています。そのため、プロセスの安定性、工具へのアクセスのしやすさ、予測可能な成形結果を優先するユーザーに適しています。

製品仕様

ユニット	SJBF-42L	SJBF-43L	SJBF-62S(H)	SJBF-63S	SJBF-83S	SJBF-83SL	SJBF-83L	SJBF-103S	SJBF-103L	SJBF-133S	SJBF-133L	SJBF-163S	SJBF-203L
いいえ。	2	3	2	3	3	3	3	3	3	3	3	3	3
キログラム	15,000	15,000	35,000	38,000	65,000	65,000	65,000	80,000	80,000	120,000	120,000	200,000	350,000
mm	Φ6	Φ6	Φ8	Φ8	Φ10	Φ10	Φ10	Φ12	Φ12	Φ15	Φ15	Φ18	Φ22
mm	70	70	85	85	85	100	135	110	195	145	250	200	240
個/分	180～300	180～280	140-300	160～280	140-250	140-220	90-140	120-180	85-160	90-160	60-110	70-120	50-80
mm	10	10	12	12	20	20	20	20	20	30	30	40	50
mm	65	65	75	75	68	85	115	85	165	115	230	170	220
mm	100	100	110	110	106	140	192	150	280	200	350	260	346
キロワット	5.5	7.5	7.5	11	15	18.5	18.5	22	22	30	30	55	75
mm	Φ20*30L	Φ20*30L	Φ30×45L	Φ30×45L	Φ53*56L	Φ35×50L	Φ35×50L	Φ45*59L	Φ45*59L	Φ63*69L	Φ55×70L	Φ60×90L	Φ75*120L
mm	Φ32×62L	Φ32×62L	Φ40×90L	Φ40×90L	Φ45×95L	Φ45*115L	Φ45*140L	Φ53*115L	Φ53*112L	Φ60*130L	Φ60*179L	Φ75*185L	Φ90*215L
mm	Φ38×75L	Φ38×75L	Φ50*85L	Φ50*85L	Φ60×80L	Φ60*120L	Φ60*150L	Φ75*108L	Φ75*200L	Φ86*135L	Φ86*265L	Φ100*190L	Φ125*240L
mm	48	48	60	60	70	70	70	90	90	98	110	120	140
cm	277125115	277165115	338137115	320200150	360220180	400220190	450220200	410250190	570250230	460260200	780260270	650290250	760300300
トン	3	4	4	7	10	12	14	14	19.5	19.5	31	36	55
mm	M4	2-4	3-6	3-6	5-8	5-8	5-8	6-10	6-10	8-13	8-13	10-18	12-22
mm	6-60	6-60	8-70	8-70	10-60	10-77	20-110	15-75	25-160	20-110	70-210	20-160	20-210
