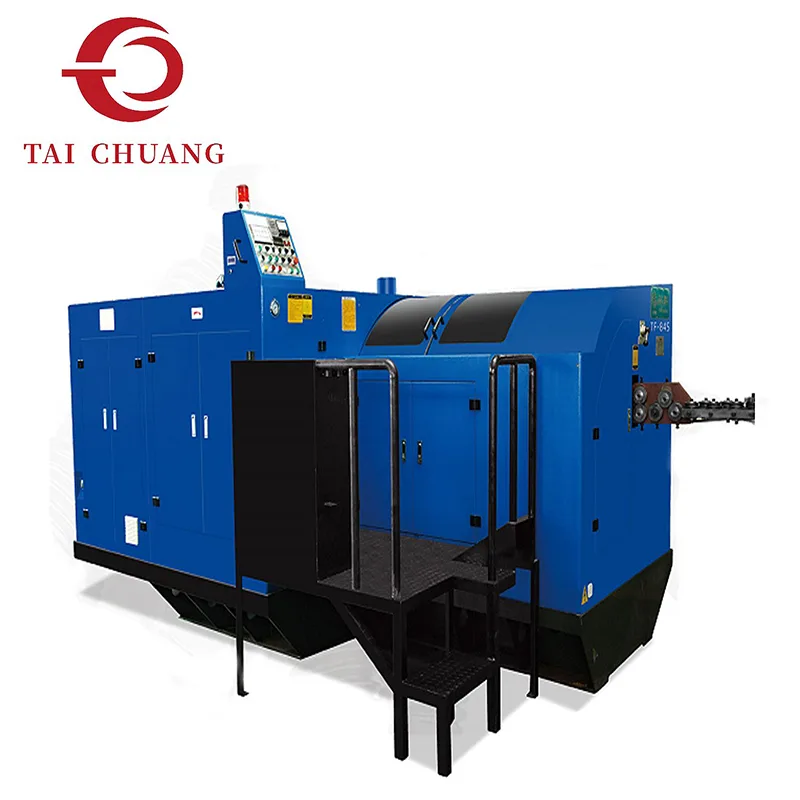

高精度ボルトフォーマー

高精度ボルトフォーマーはTAICHUANGの製品の一つであり、当社は専門メーカーです。この装置は、成形の一貫性が重要な要件である冷間圧造用途向けに配置されています。安定した位置合わせと制御された材料変形により、均一なヘッド形状がサポートされるため、この構成は、長期間にわたる生産期間にわたって再現可能な寸法と信頼性の高い成形精度を必要とする人工ファスナーに適しています。

お問い合わせを送信

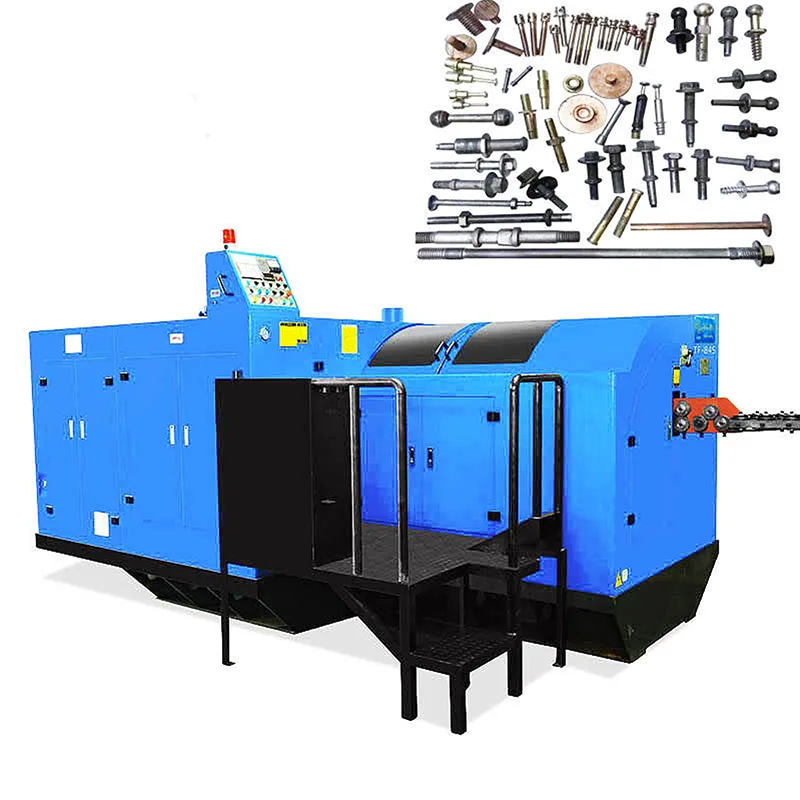

製品説明

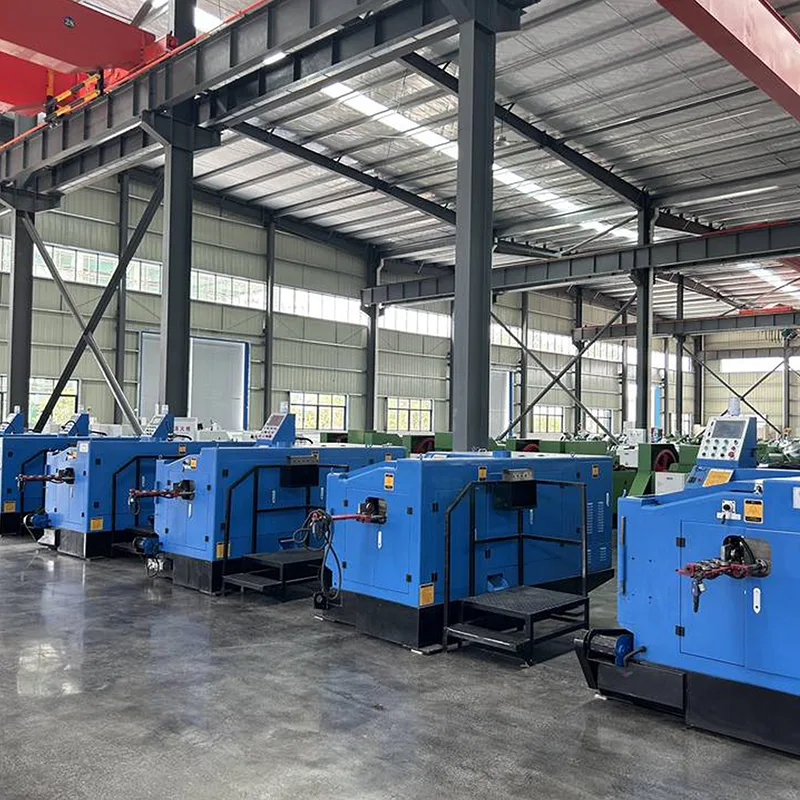

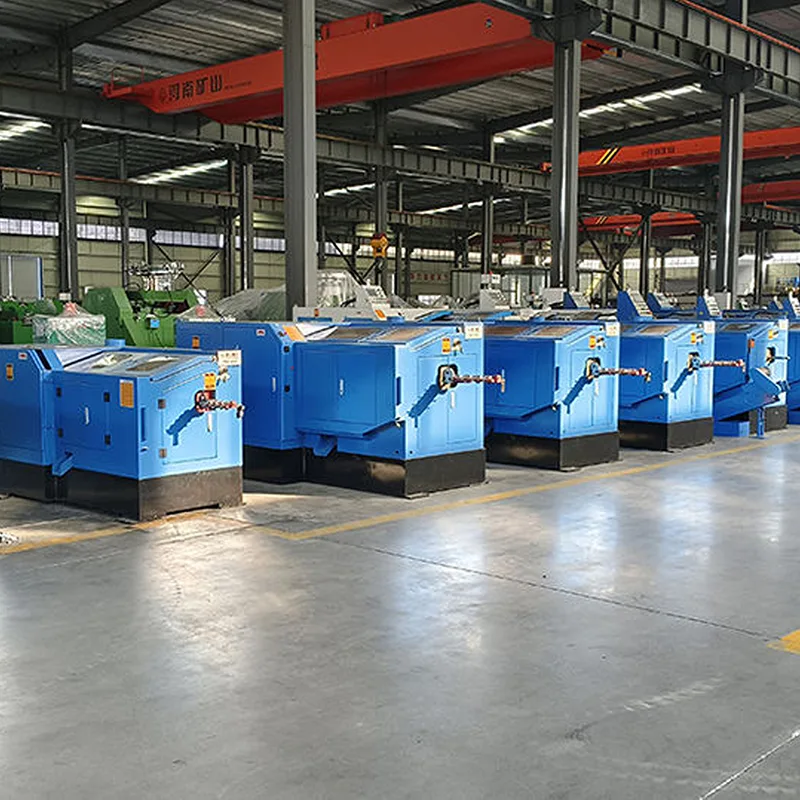

台中は信頼できる工場として、さまざまなタイプのマルチステーション冷間鍛造機を備えており、これらの機械シリーズは主に多段階の締結や難しい締結に使用されます。これらの機械シリーズは台湾機械の構造に従って設計されています。この機械は主に台湾から輸入された材料で作られており、耐摩耗性、優れた性能、安定した生産という特徴があります。

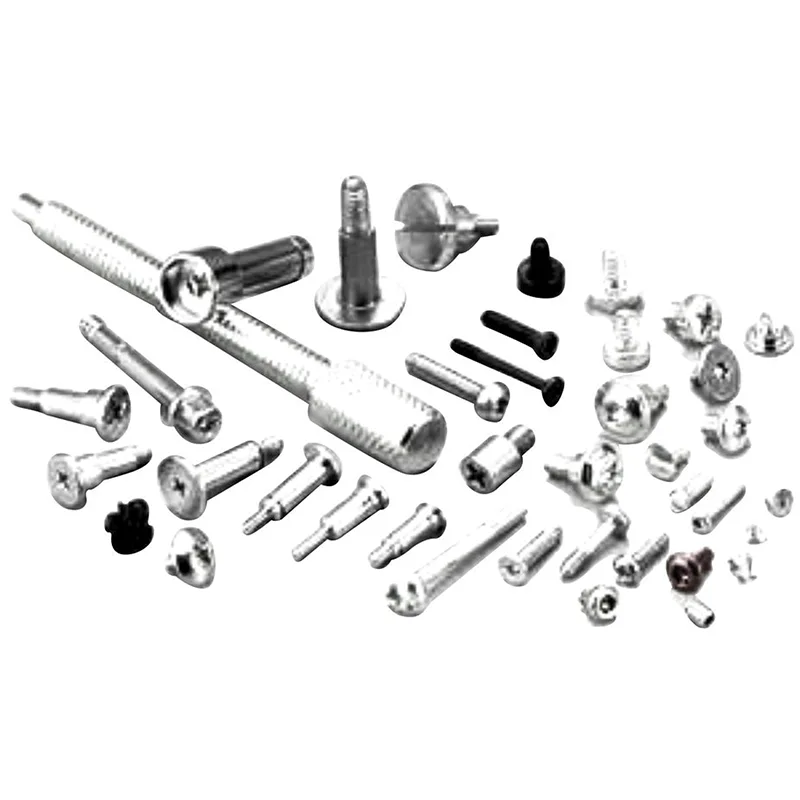

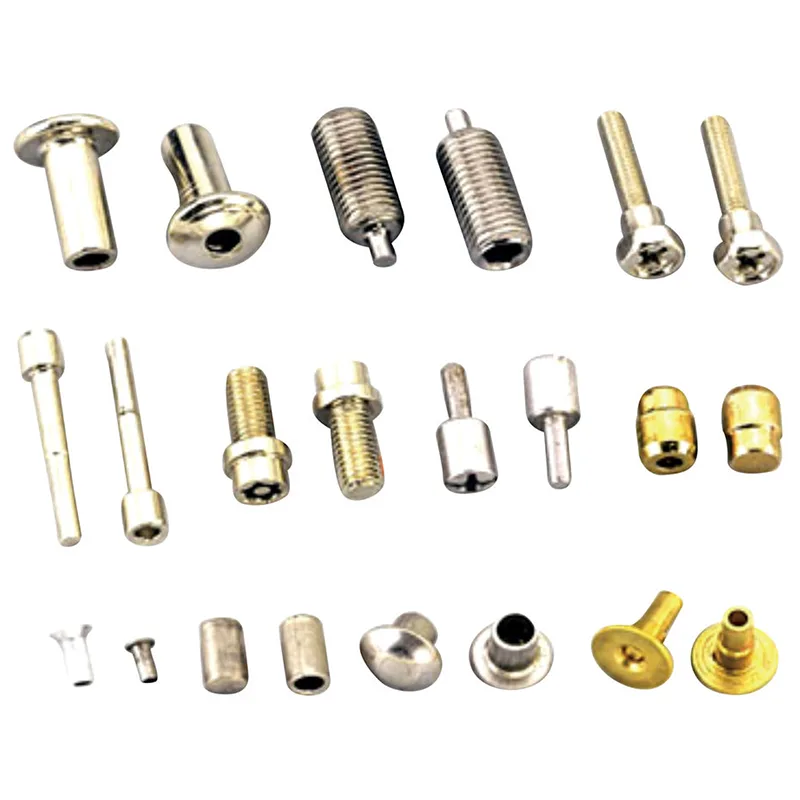

冷間圧造機のソリューションとして、この構成は制御された材料の流れ、安定したヘッド成形、および改善された表面の一貫性をサポートします。多くの場合、自動車、機械、工学的締結システムで評価されています。TAICHUANG は、品質の一貫性とプロセス管理を優先するお客様向けに高精度ボルトフォーマーを提供しています。

製品仕様

モデル	ステーション数/番号	最大ブランク径/mm	最大ブランク長さ/mm	カットオフ長さ/mm	能力/個/分	主金型径/mm	パンチダイ径/mm	ラインダイ寸法/mm	突っ切りダイ径/mm
TBF-52S	2	Φ5	55	70	100-250	Φ461002	Φ311002	Φ19*32	Φ22×10
TBF-52 拡大	2	Φ5	55	70	100-250	Φ46802	Φ311002	Φ19*32	Φ22×10
TBF-53S	3	Φ6	55	70	100-250	Φ461003	Φ311003	Φ19*32	Φ22×10
TBF-53 拡大	3	Φ6	55	70	100-250	Φ46803	Φ311003	Φ19*32	Φ22×10
TBF-54 拡大	4	Φ6	55	70	100-250	Φ46804	Φ311004	Φ19*32	Φ22×10
TBF-63S	3	Φ8	65	90	100-250	Φ50853	Φ40903	Φ30*45	Φ32*14
TBF-64S	4	Φ8	65	90	100-250	Φ50854	Φ40904	Φ30*45	Φ32*14
TBF-83S	3	Φ10	75	100	100-200	Φ601083	Φ451153	Φ30*55	Φ32*20
TBF-84S	4	Φ10	75	100	100-200	Φ601084	Φ451154	Φ30*55	Φ32*20
TBF-103S	3	Φ12	105	140	100-180	751353	Φ531153	Φ45*70	Φ48*20
TBF-104S	4	Φ12	105	140	100-180	Φ751354	Φ531154	Φ45*70	Φ48*20

モデル	ストローク/mm	バックアップトリップ/mm	トップアウト前/mm	メインモーター出力/kw	体積(長さ幅高さ)/m	重量/kg
TBF-52S	110	75	20	レベル8 - 5.5kw	2.401.151.20	2400
TBF-52 拡大	100	75	20	レベル8 - 5.5kw	2.801.201.30	3000
TBF-53S	100	75	20	レベル8 - 7.5kw	2.401.201.20	2500
TBF-53 拡大	100	75	20	レベル8 - 7.5kw	2.801.251.30	3300
TBF-54 拡大	100	75	20	レベル8 - 7.5kw	2.801.331.30	3500
TBF-63S	110	80	20	レベル6 - 11kw	2.901.801.50	6000
TBF-64S	110	80	20	レベル6 - 15kw	2.901.901.55	7200
TBF-83S	150	105	25	レベル6 - 18.5kw	4.002.501.80	11300
TBF-84S	150	105	25	レベル6 - 22kw	4.002.601.80	13500
TBF-103S	180	130	25	レベル6 - 22kw	4.703.301.90	15800
TBF-104S	180	130	25	レベル6 - 22kw	4.703.301.90	17500
