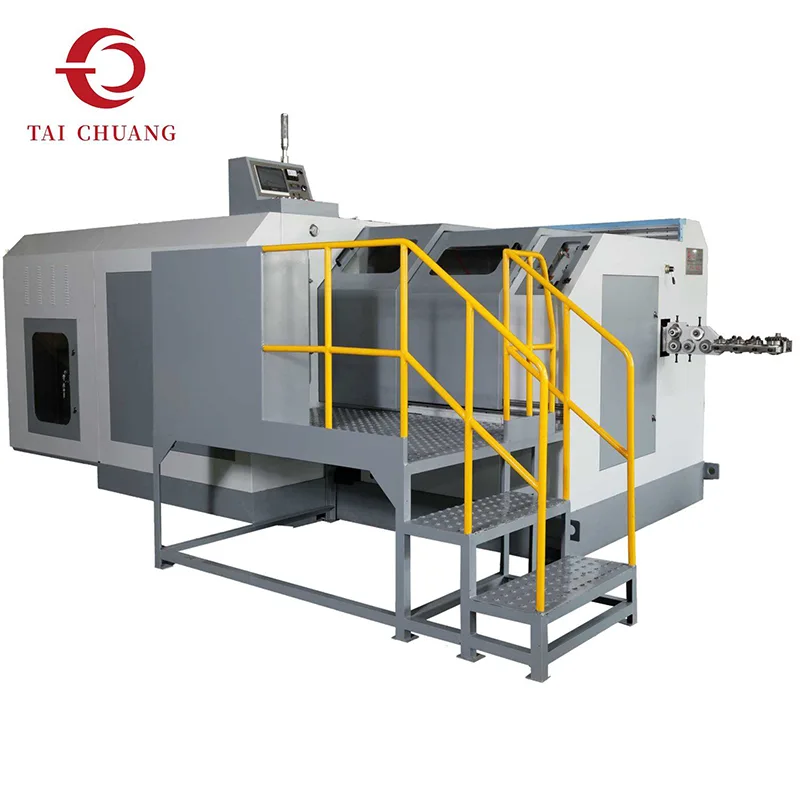

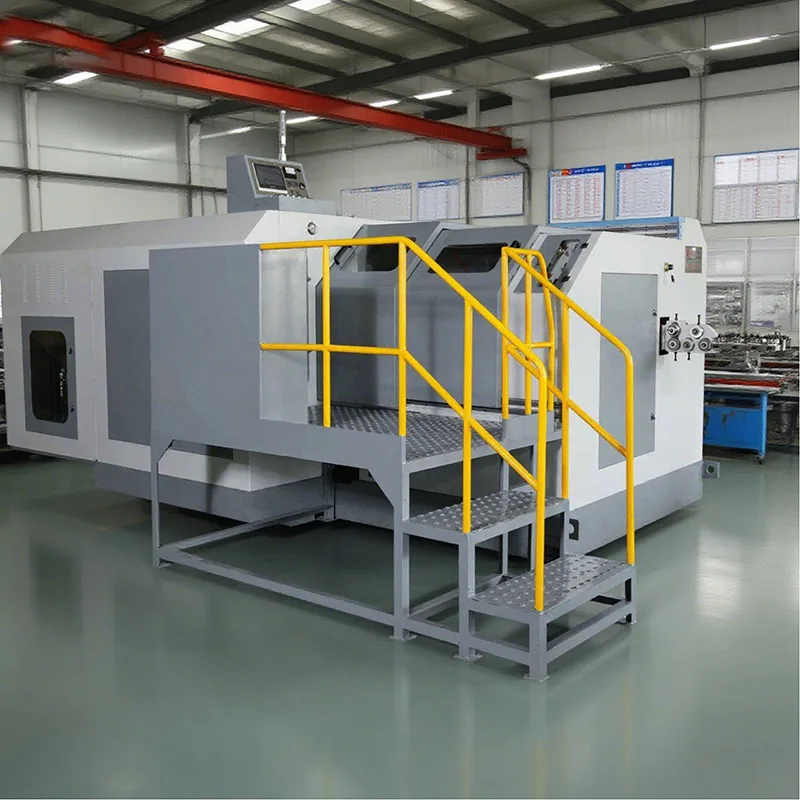

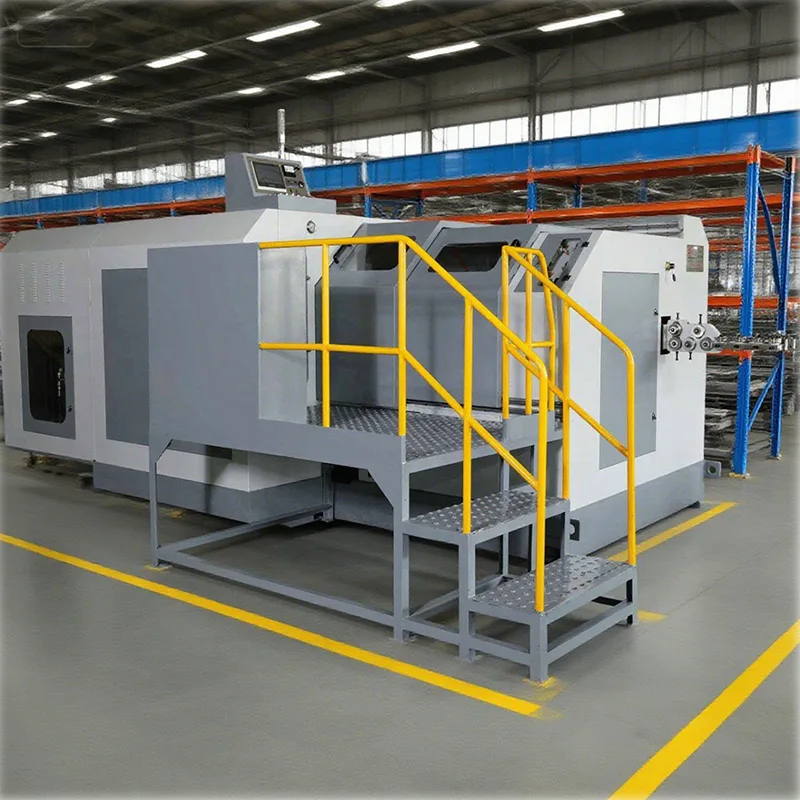

4ステーションボルトフォーマー

冷間圧造機シリーズの一部として、TAICHUANG が供給する 4 ステーションボルトフォーマーは、追加の圧造ステージを通じて成形能力を拡張します。 4 段階のプロセスにより、より段階的な材料の再配分と洗練されたヘッドの成形が可能になり、この構成はより厳密な寸法制御とより優れた成形の柔軟性を必要とするファスナーの設計に適しています。サプライヤーとして当社をお選びいただき、今すぐ工場見積もりを入手してください。

お問い合わせを送信

製品説明

4 ステーションのボルトフォーマーは、追加のステーション全体に変形を分散させることで成形プロセスを強化します。これにより、圧造中に材料がより緩やかに流れるようになり、応力集中が軽減され、より要求の厳しいボルト設計でも形状の一貫性が向上します。

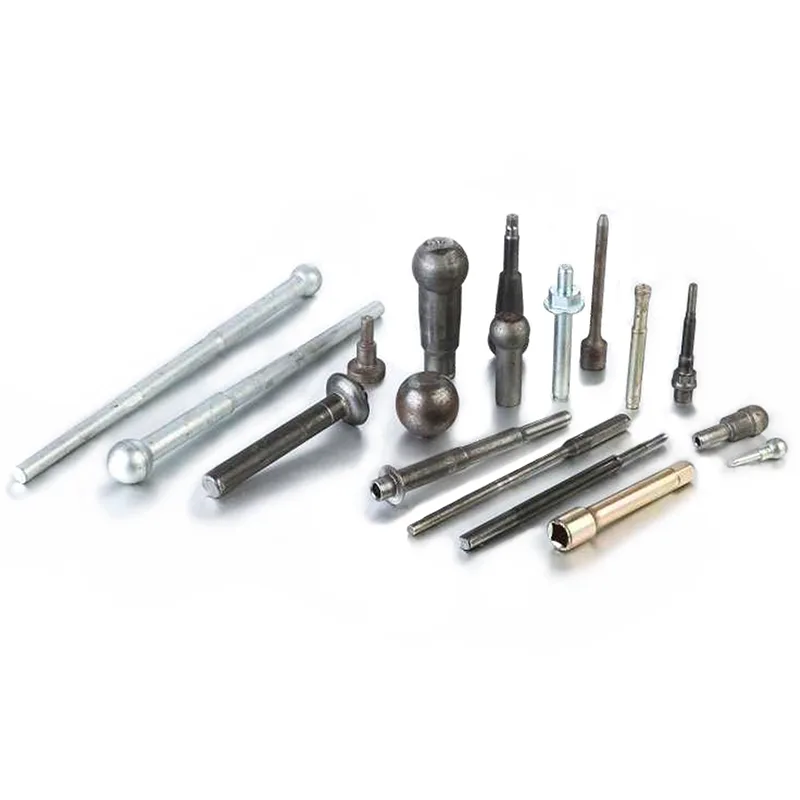

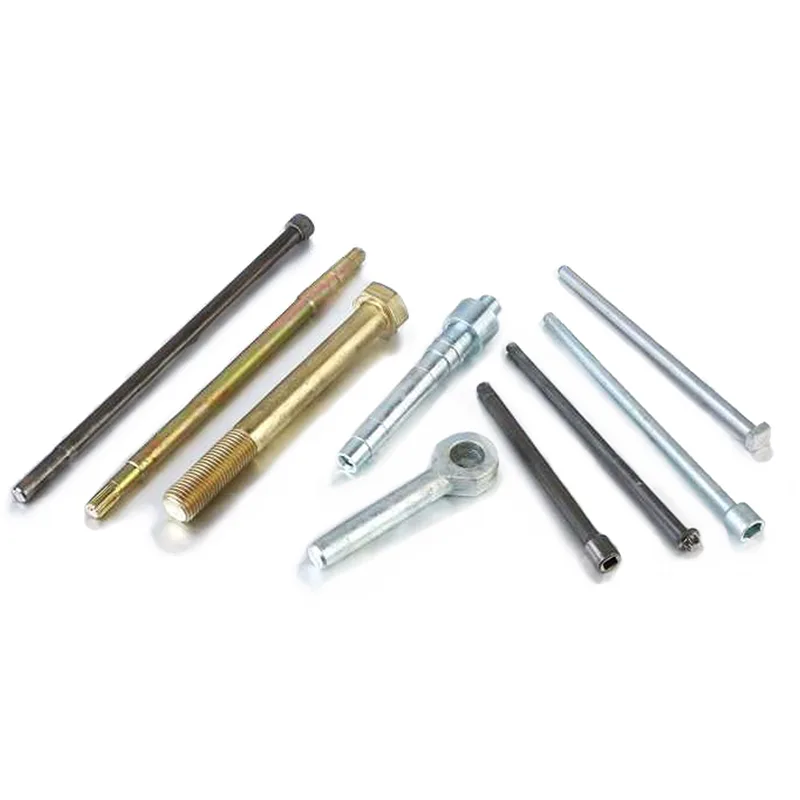

冷間圧造機の用途では、追加ステーションによりツーリングのレイアウトと成形ロジックの自由度が高まります。ワッシャー、フランジ、または 3 段階のプロセスでは実現が難しい特殊な輪郭を備えたボルトヘッドをサポートします。 4 ステーションボルトフォーマーは、変形を段階的に制御することで、対称性と表面品質の向上に役立ちます。

TAICHUANG は、幅広いファスナー設計の互換性を必要とし、成形の複雑さと安定した生産動作のバランスを求めているバイヤーに、このボルトフォーマーのオプションを提供します。

製品仕様

モデル	ユニット	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
鍛造ステーション	いいえ。	4	4	4	4	4	4
鍛造力	kg	15000	45000	45000	75000	80000	80000
最大カットオフ径	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
最大カットオフ長さ	mm	70	100	145	110	200	230
速度範囲	個/分	160-250	140-250	80-150	120-220	50-130	60-120
P.K.O 脳卒中	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
メインスライドストローク	mm	100	136	210	140	270	370
メインモーター	キロワット	11	15	15	22	22	22
カットオフダイサイズ	mm	Φ20*30L	Φ30×45L	Φ30×55L	Φ35×50L	Φ35×59L	Φ35×60L
パンチダイサイズ	mm	Φ32×62L	Φ40×90L	Φ40×90L	Φ45*115L	Φ45*115L	Φ45*115L
主金型サイズ	mm	Φ38×75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
ダイピッチ	mm	48	60	60	80	80	80
機械寸法 (L"W"H)	cm	277185118.5	350200170	380200170	420230190	560240220	650245220
リフティング基準重量	トン	4.5	9	11	13.5	18	22
通常のボルトサイズ	mm	2-4	3-6	3-6	5-8	5-8	5-8
ブランクのシャンク長さ	mm	10-60	10-70	25-125	15-77	25-160	70-205

モデル	ユニット	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
鍛造ステーション	いいえ。	4	4	4	4	4	4
鍛造力	kg	85000	85000	120000	130000	130000	155000
最大カットオフ径	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
最大カットオフ長さ	mm	135	190	145	200	305	450
速度範囲	個/分	95-160	70-130	100-150	75-120	50-80	32-60
P.K.O 脳卒中	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
メインスライドストローク	mm	190	280	200	270	380	580
メインモーター	キロワット	30	30	30	37	37	45
カットオフダイサイズ	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55×70L	Φ58*80L
パンチダイサイズ	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
主金型サイズ	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
ダイピッチ	mm	94	94	98	110	110	110
機械寸法 (L"W"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
リフティング基準重量	トン	17	21	22	26	38	50
通常のボルトサイズ	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
ブランクのシャンク長さ	mm	15-110	20-160	20-110	25-160	60-270	120-400

モデル	ユニット	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
鍛造ステーション	いいえ。	4	4	4	4	4	4
鍛造力	kg	220000	220000	230000	380000	380000	450000
最大カットオフ径	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
最大カットオフ長さ	mm	200	350	510	240	360	260
速度範囲	個/分	70-110	40-70	35-50	50-80	40-65	40-70
P.K.O 脳卒中	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
メインスライドストローク	mm	260	490	670	346	496	330
メインモーター	キロワット	55	55	75	75	75	110
カットオフダイサイズ	mm	Φ60×90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
パンチダイサイズ	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
主金型サイズ	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
ダイピッチ	mm	120	120	120	140	140	160
機械寸法 (L"W"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
リフティング基準重量	トン	43	60	80	62	75	105
通常のボルトサイズ	mm	10-16	10-16	12-20	12-20	12-20	14-27
ブランクのシャンク長さ	mm	20-160	70-310	150-490	25-210	70-310	35-210

モデル	ユニット	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
鍛造ステーション	いいえ。	4	4	4	4	4
鍛造力	kg	450000	450000	600000	600000	900000
最大カットオフ径	mm	Φ30	Φ30	Φ38	Φ38	Φ42
最大カットオフ長さ	mm	320	380	400/430	450	500
速度範囲	個/分	35-65	35-60	30-50	25-45	25-40
P.K.O 脳卒中	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
メインスライドストローク	mm	420	510	520/540	620	656
メインモーター	キロワット	110	110	132	132	200
カットオフダイサイズ	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
パンチダイサイズ	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
主金型サイズ	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
ダイピッチ	mm	160	160	200	200	235
機械寸法 (L"W"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
リフティング基準重量	トン	120	125	170	200	220
通常のボルトサイズ	mm	14-27	14-27	24-30	24-30	24-42
ブランクのシャンク長さ	mm	60-260	70-310	60-320/80-350	70-400	150-420
