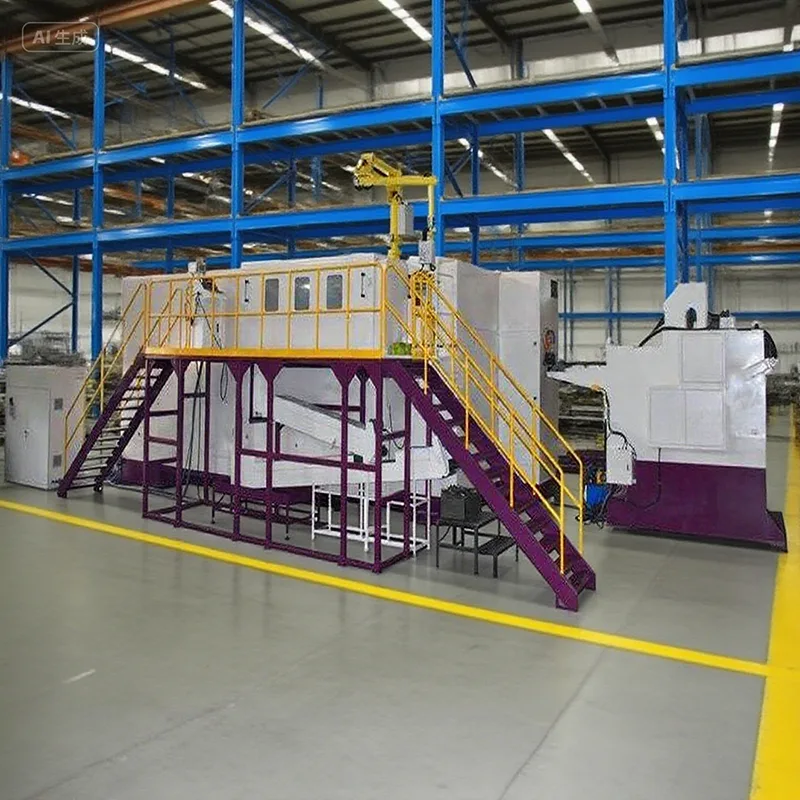

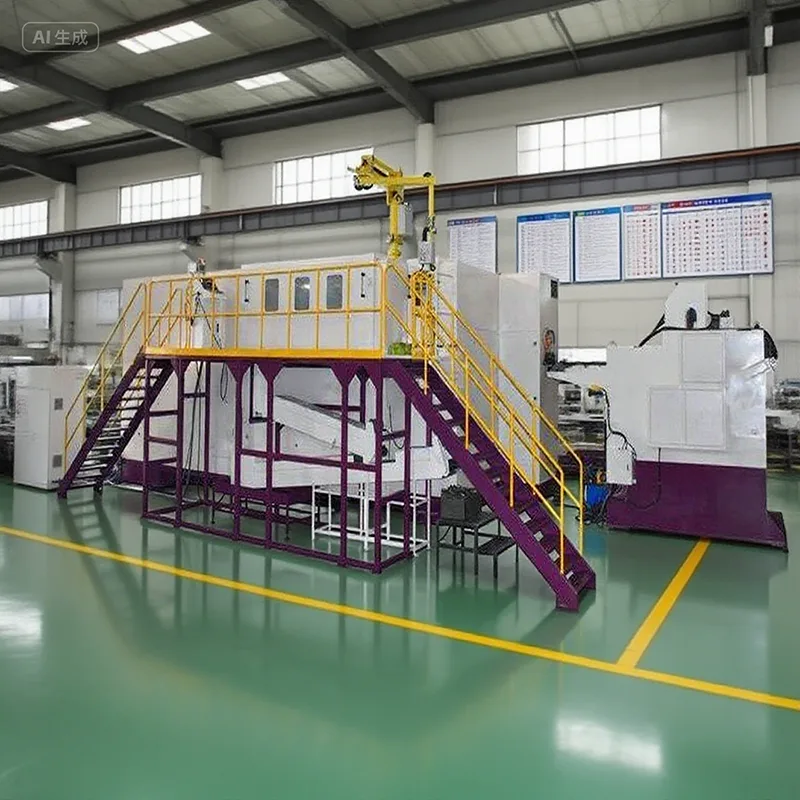

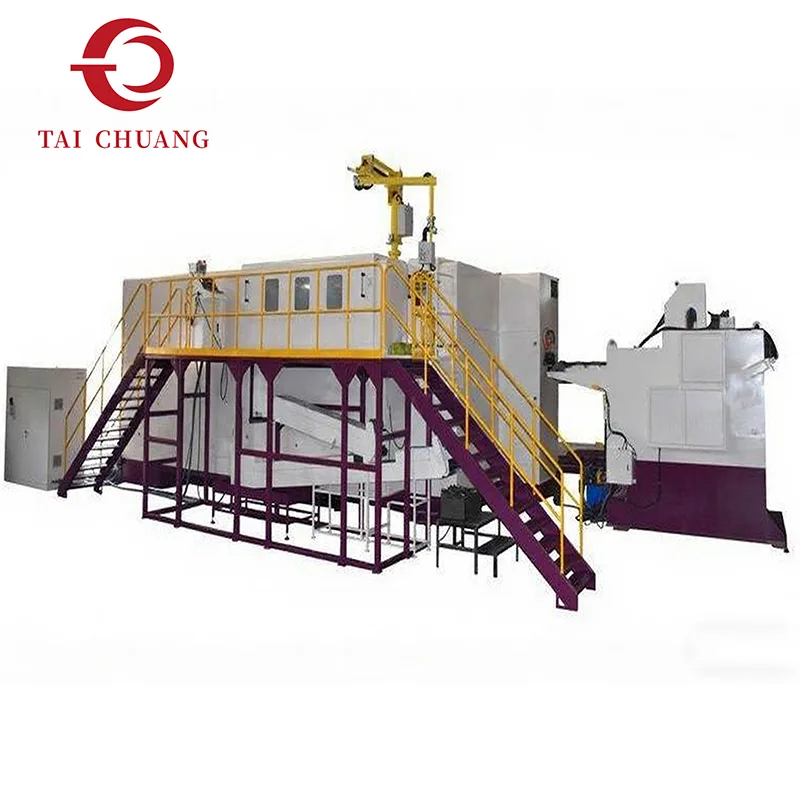

5ステーション部品冷間圧造機

TAICHUANG の 5 ステーション部品冷間圧造機は、工業生産環境における進歩的な多段階金属部品成形用に設計されています。経験豊富な冷間圧造機サプライヤーとして、TAICHUANG は、安定した変形制御、一貫した寸法変化、信頼性の高い大量生産を必要とするメーカーにこのマルチステーション冷間圧造ソリューションを提供します。

お問い合わせを送信

製品説明

5 ステーション部品冷間圧造機は、基本的な 2 ダイまたは 3 ステーションシステムの能力を超える複雑な金属部品成形用に設計されています。このマルチステーション冷間圧造機は、5 つの独立した成形ステージに変形を分散させることで、材料の流れを制御し、形状の再現性を向上させます。

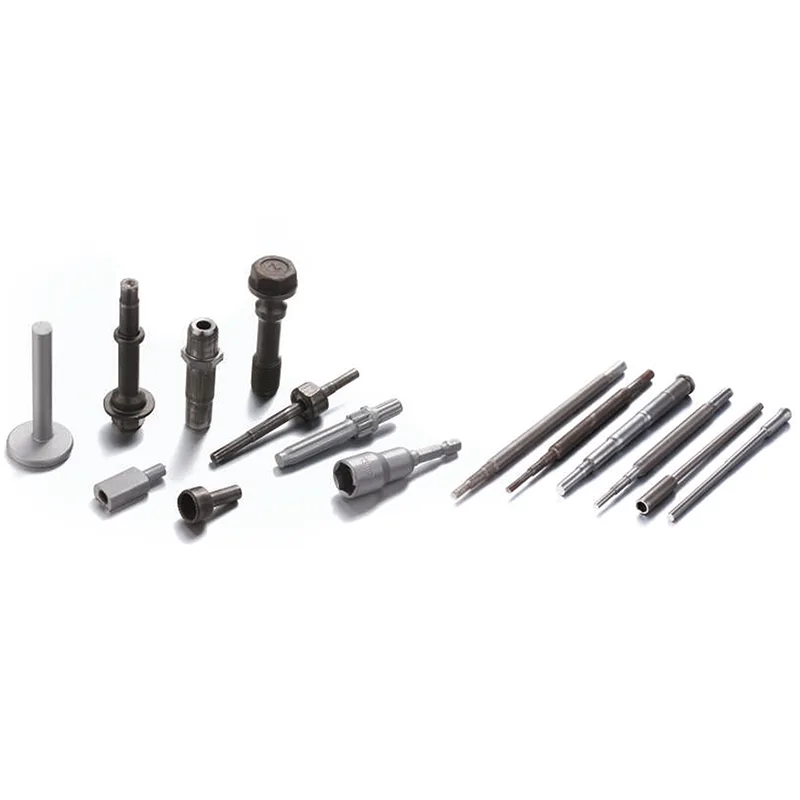

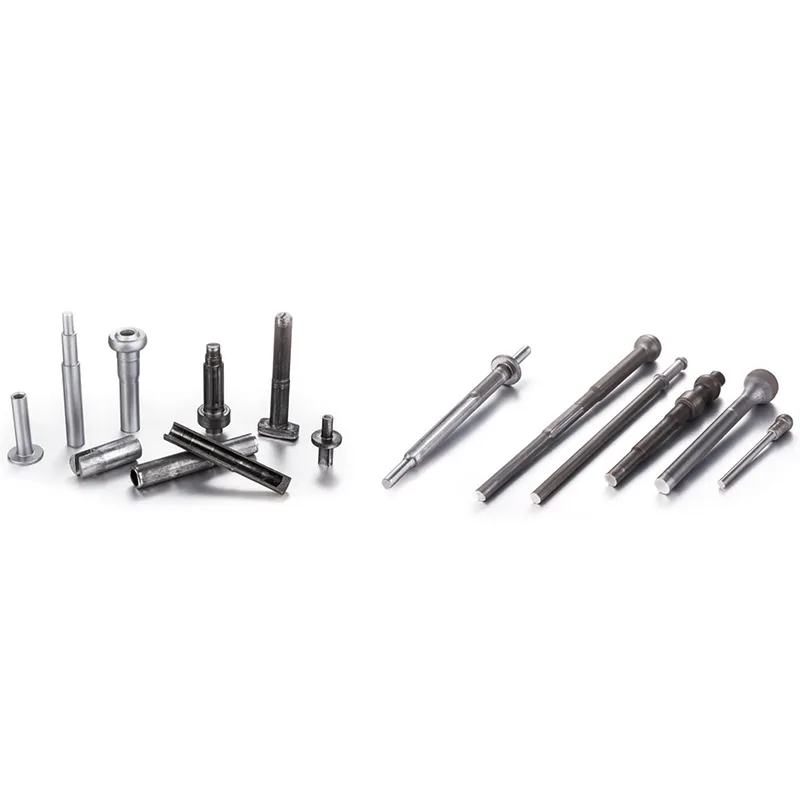

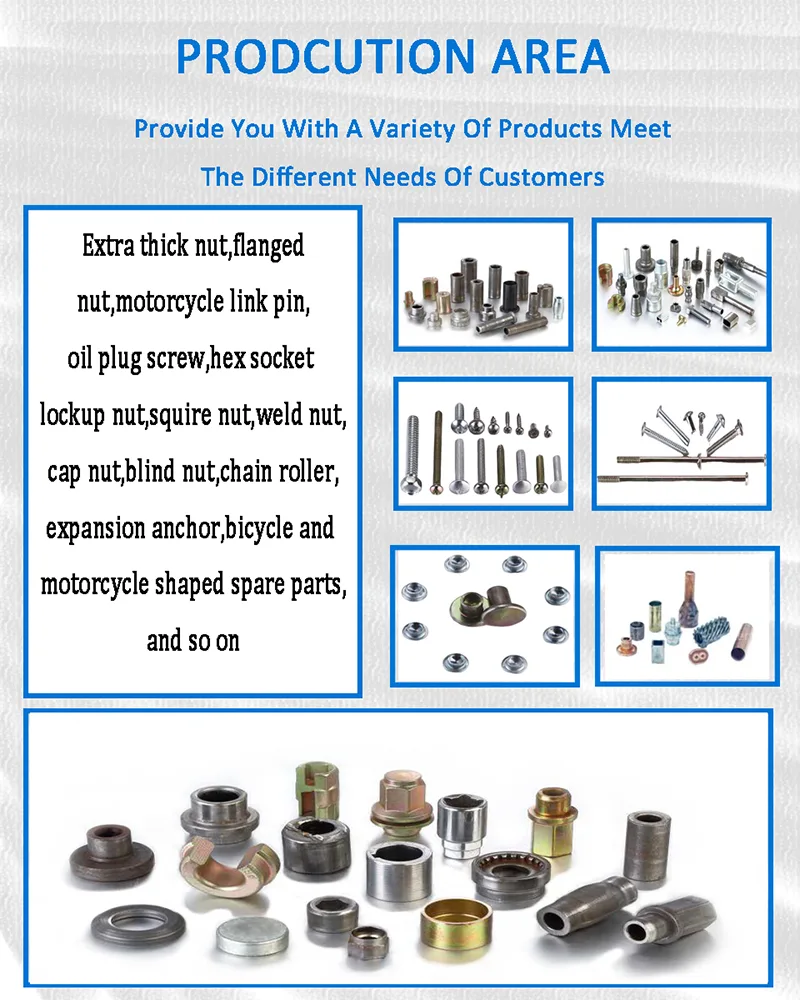

プロの冷間圧造機サプライヤーとして、TAICHUANG は成形精度、機械の耐久性、長期的な生産安定性のバランスをとった工業用冷間圧造装置の構築に重点を置いています。自動車部品、産業用部品、加工金具などを製造するメーカーに適したモデルです。

製品仕様

モデル	ユニット	SJBP-65S	SJBP-85S	SJBP-105S	SJBP-135L	SJBP-135UL
鍛造ステーション	いいえ。	5	5	5	5	5
鍛造力	kg	48000	85000	98000	145000	155000
最大カットオフ径	mm	Φ8	Φ11	Φ13	Φ16	Φ18
最大カットオフ長さ	mm	100	110	140	190	450
速度範囲	個/分	120-200	95-160	90-140	60-100	32-55
P.K.O 脳卒中	mm	20	26	30	30	60
K.O.Stroke	mm	80	90	115	165	420
メインスライドストローク	mm	136	140	190	270	280
メインモーター	キロワット	15	22	30	37	45
カットオフダイサイズ	mm	Φ30×45L	Φ35×50L	Φ45*59L	Φ63*69L	Φ58*80L
パンチダイサイズ	mm	Φ40×90L	Φ45*115L	Φ53*115L	Φ60*130L	Φ60*229L
主金型サイズ	mm	Φ50*110L	Φ60*120L	Φ75*135L	Φ86*190L	Φ86×450L
ダイピッチ	mm	60	80	94	110	110
機械寸法 (L"W"H)	cm	350220170	420250190	450280210	560300220	800300220
リフティング基準重量	トン	11	15	19	31	55
通常のボルトサイズ	mm	3-6	5-8	6-10	8-14	8-14
ブランクのシャンク長さ	mm	10-70	15-77	15-110	20-160	120-400

モデル	ユニット	SJBP-165S	SJBP-205L	SJBP-205LL	SJBO-205LL	SJBP-305L
鍛造ステーション	いいえ。	5	5	5	5	5
鍛造力	kg	220000	380000	380000	480000	600000
最大カットオフ径	mm	Φ23	Φ25	Φ25	Φ32	Φ36
最大カットオフ長さ	mm	190	240	360	380	420
速度範囲	個/分	50-90	40-70	40-60	30-55	25-45
P.K.O 脳卒中	mm	40	50	50	50	60
K.O.Stroke	mm	170	220	325	320	380
メインスライドストローク	mm	274	346	496	510	580
メインモーター	キロワット	55	75	75	110	132
カットオフダイサイズ	mm	Φ75*100L	Φ75*120L	Φ75*120L	Φ99*150L	Φ118*180L
パンチダイサイズ	mm	Φ75*185L	Φ90*215L	Φ90*215L	Φ120*270L	Φ140*300L
主金型サイズ	mm	Φ180*200L	Φ125*240L	Φ125*345L	Φ148*355L	Φ168*420L
ダイピッチ	mm	129	140	140	160	180
機械寸法 (L"W"H)	cm	650340260	760350300	870350320	1000460450	1100490480
リフティング基準重量	トン	50	75	95	140	200
通常のボルトサイズ	mm	10-16	12-20	12-20	16-27	18-36
ブランクのシャンク長さ	mm	20-160	25-210	100-310	60-310	70-350
