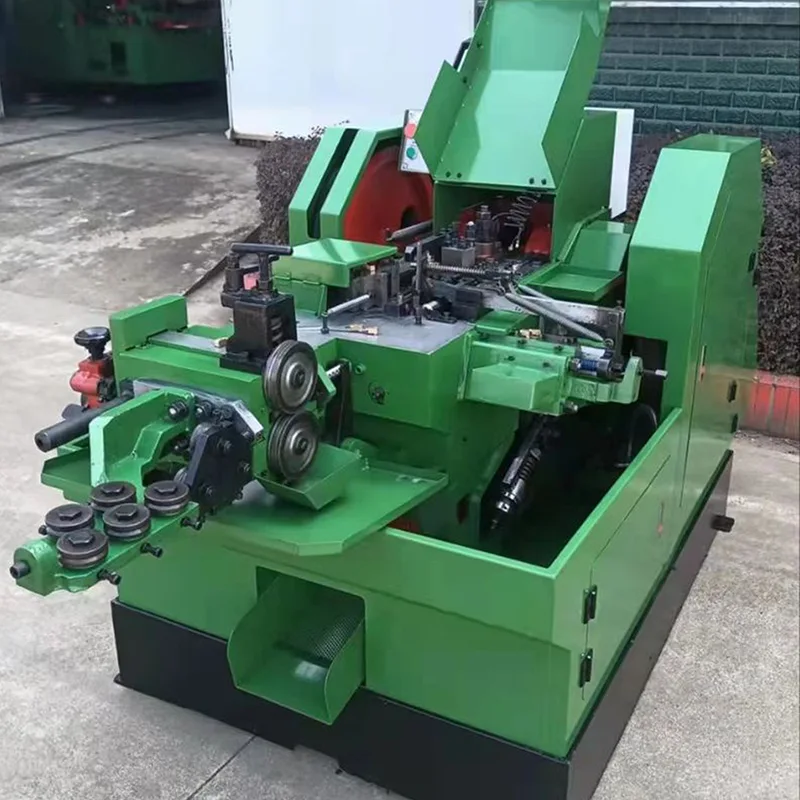

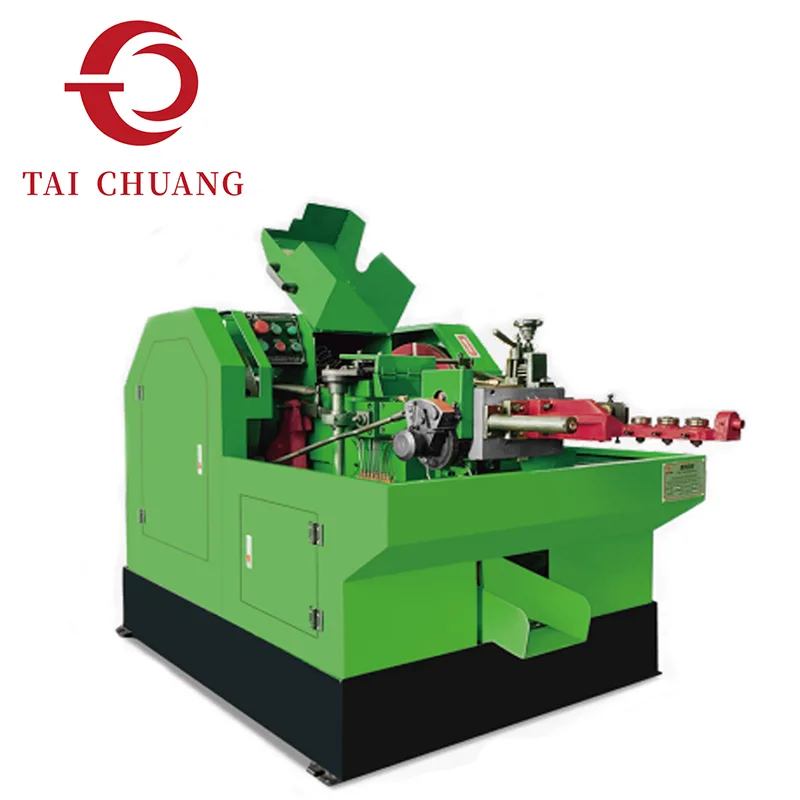

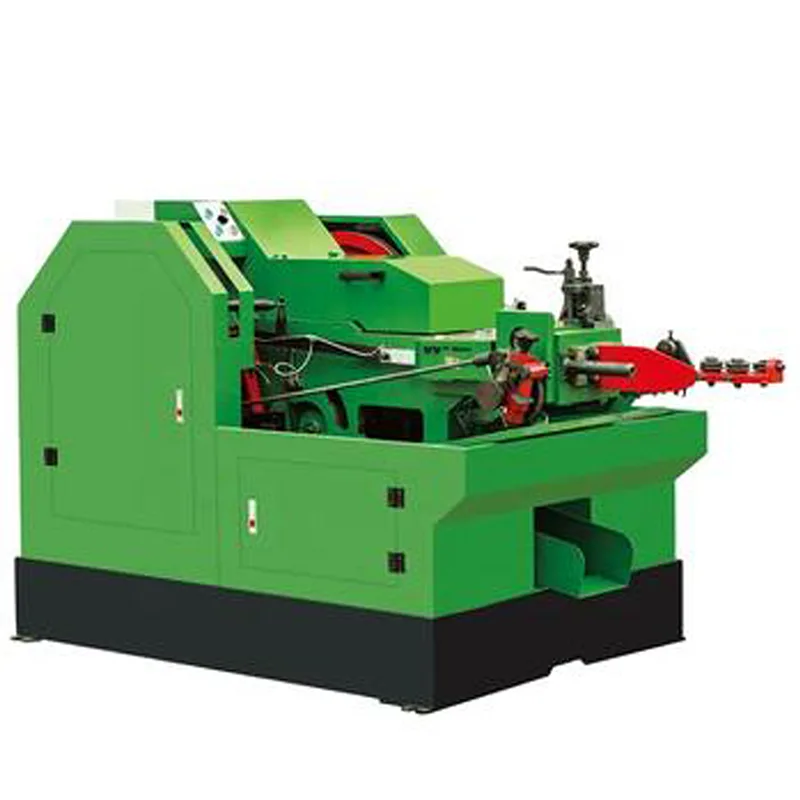

半管状リベットマシン

TAICHUANG メーカーのセミチューブラーリベットマシンは、大量工業生産における精密中空端リベット成形用に開発されました。 TAICHUANG はリベット機械の専門サプライヤーとして、制御されたキャビティ深さ、安定した壁厚、一貫したヘッド形状を必要とするメーカーにこの半管状リベット成形ソリューションを提供します。

お問い合わせを送信

製品説明

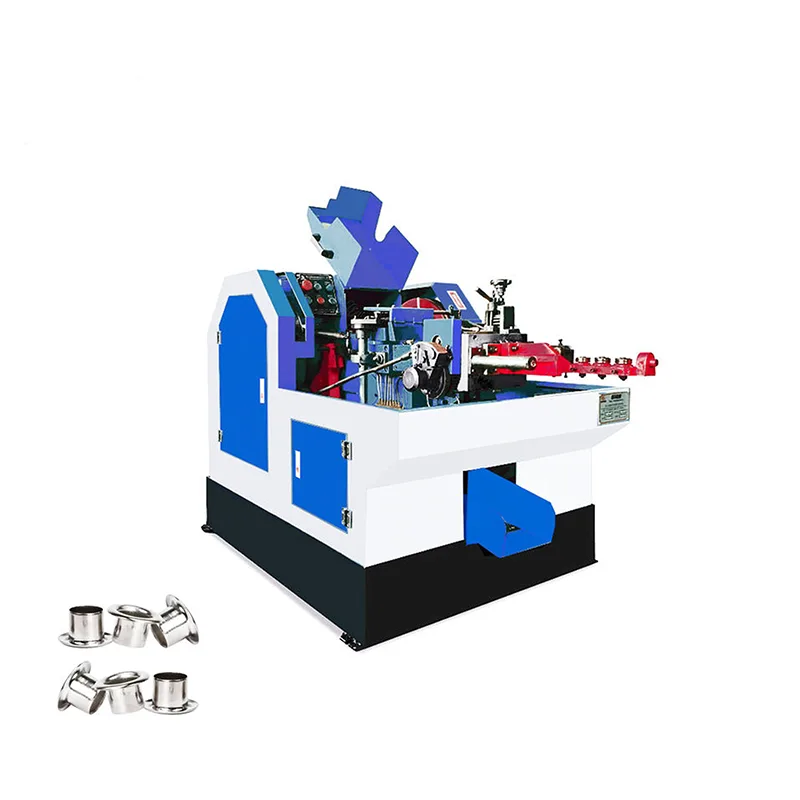

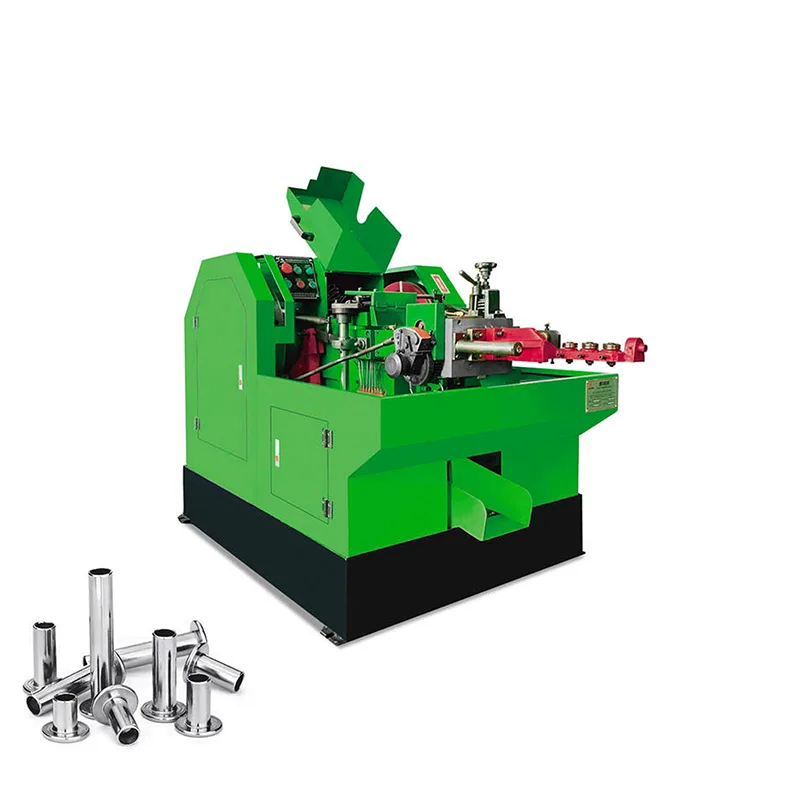

当社の半管状リベットマシンは、部分的に中空のシャンクを備えたリベットの製造専用に設計されており、取り付け時の変形の制御に依存するアセンブリには不可欠な設計です。これらのリベットは、中空シャンクによりセット時に均一に広がり、ワークピースを損傷することなく安全で耐振動性の接合部を形成できるため、数え切れないほどの機械および産業用途で好まれています。

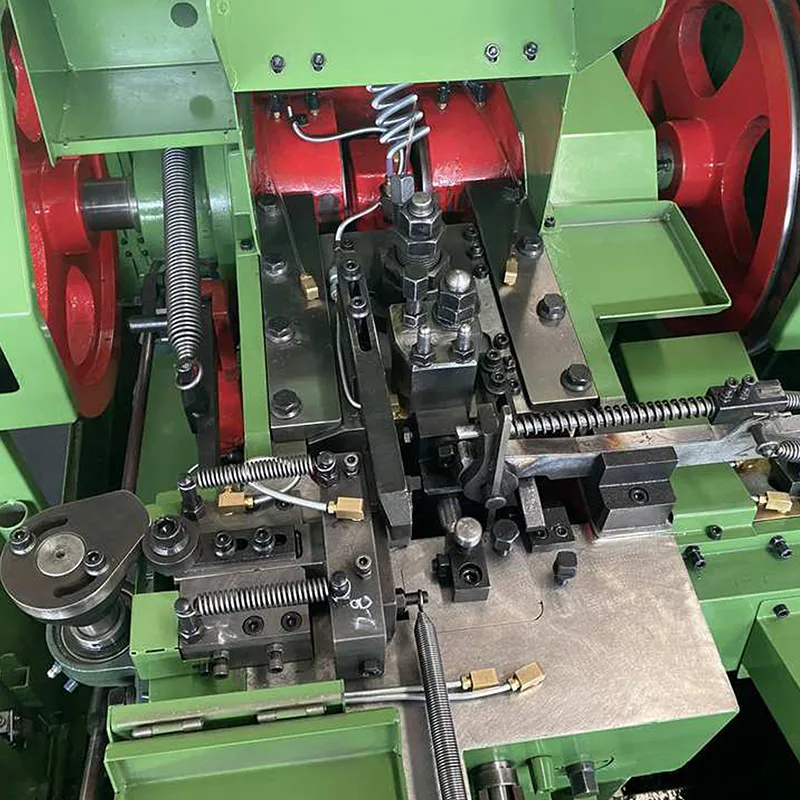

この機械は成熟した冷間成形技術を活用して、元の材料の強度を維持しながら高品質の半管状リベットを効率的に製造します。二次熱処理は必要ありません。成形プロセスは、正確な一連の段階に分かれています。最初に金属ワイヤーを正確な長さに切断し、次にリベットの頭部を指定されたプロファイルに成形し、最後に一貫した壁厚を持つ部分的な管状セクションを成形します。各段階は厳しい公差内で制御され、大規模な生産バッチ全体にわたってすべてのリベットが均一な形状、直径、中空の深さを維持できるようにします。このレベルの一貫性は、わずかな違いでも詰まりや接合部の損傷を引き起こす可能性がある自動組立ラインにとって非常に重要です。

この機械は、コア成形機能を超えて、産業グレードの信頼性を実現するように設計されており、耐久性のあるツーリング、スムーズな材料供給、さまざまなリベットサイズの簡単な調整を備えています。電子機器用の小径リベットを製造する場合でも、自動車や家電製品アセンブリ用のより大きなリベットを製造する場合でも、速度と精度のバランスをとって大量生産の需要に応えます。

TAICHUANG は、この特殊なリベット成形装置を締結部品メーカーに供給し、自動車、航空宇宙、家電、家具、一般機械などのさまざまな分野に対応しています。当社の機械は、炭素鋼、ステンレス鋼、アルミニウムなどの一般的なリベット材料を処理できるように調整されており、特定の製品要件に合わせてカスタマイズ可能なツールオプションを備えています。

製品仕様

モデル	最大。ブランク径/mm	ブランク長さ/mm	カットオフ長さ/mm	ストローク/mm	能力/個/分	主金型径/mm	初期パンチダイ径/mm	精密パンチダイ径/mm	突っ切りダイ径/mm
DW3-20	Φ4.0	20	30	37	100-120	Φ20*35	Φ18*50	Φ18*50	Φ13*20
DW4-40	Φ5.0	40	48	68	90-110	Φ32*58	Φ25×65	Φ25×65	Φ15*30
DW5-60	Φ7.0	60	75	92	70-90	Φ34.5×98	Φ31*75	Φ31*75	Φ19*35
DW5-80	Φ7.0	80	95	102	70-90	Φ34.5×100	Φ31*75	Φ31*75	Φ19*35
DW6-90	Φ9.0	90	110	120	60-80	Φ45*120	Φ35*100	Φ35*100	Φ24*40
DW6-120	Φ9.0	120	140	150	60-80	Φ45*150	Φ35*100	Φ35*100	Φ24*40
DW8-120	Φ11.0	120	140	156	50-70	Φ55*160	Φ40*120	Φ40*120	Φ28*45
DW10-120	Φ13.0	120	140	150	50-60	Φ70*160	Φ55*150	Φ55*150	Φ40*50

モデル	カッターサイズ/mm	メインモーター出力/kw	体積(長さ幅高さ)/m	重量/kg
DW3-20	62542	レベル6 - 1.1kw	1.650.851.12	650
DW4-40	93270	レベル6 - 1.5kw	2.101.021.06	1000
DW5-60	93572	レベル6 - 2.2kw	2.501.191.17	1850
DW5-80	93572	レベル6 - 2.2kw	2.501.171.25	1900
DW6-90	123577	レベル6 - 4kw	3.151.371.41	2900
DW6-120	123577	レベル6 -4kw	3.081.381.41	3700
DW8-120	124290	レベル6 -7.5kw	3.701.601.80	4500
DW10-120	1655115	レベル6 - 11kw	4.801.801.70	7800
