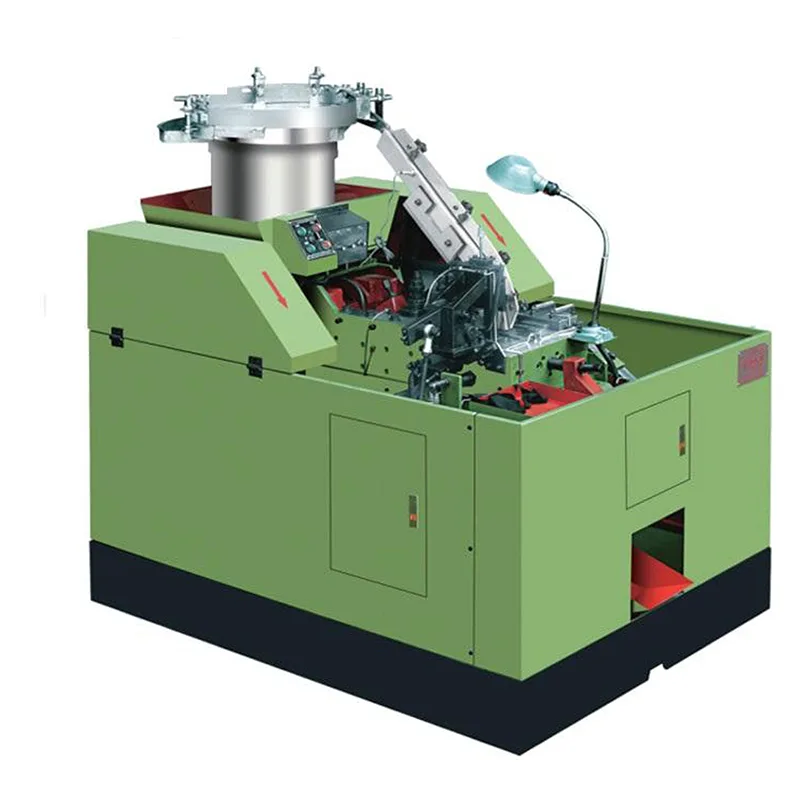

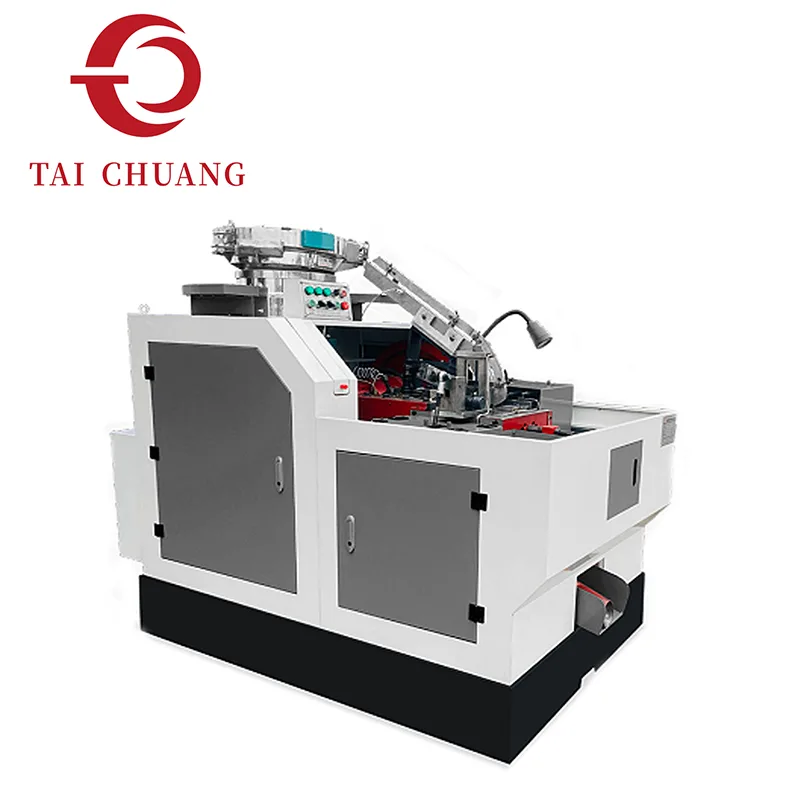

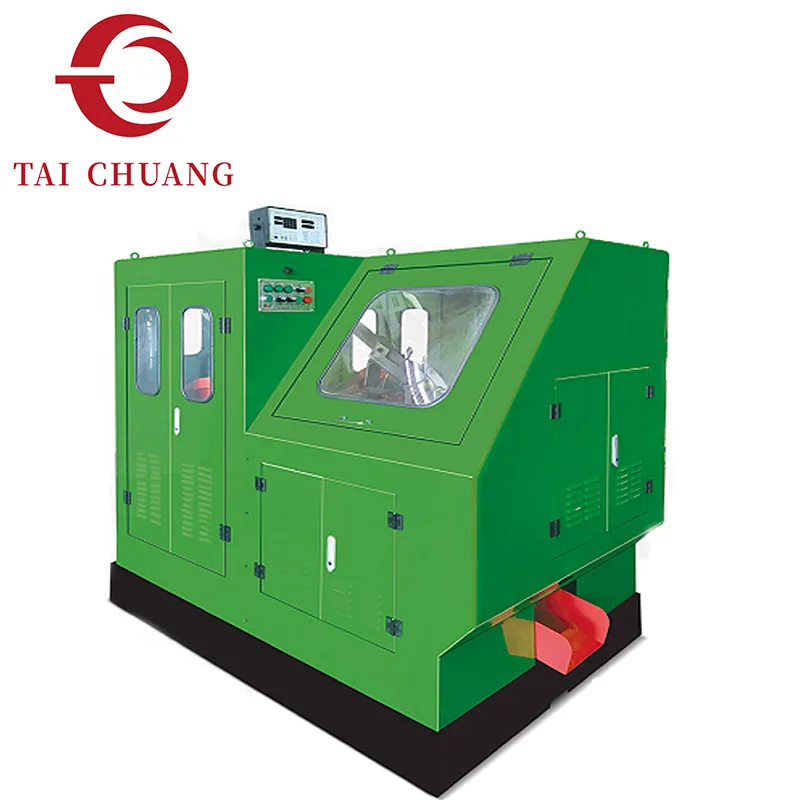

当社のオープンクローズモールド冷間圧造機は、標準の固定金型システムでは効率的にリリースするのが難しい複雑な部品を形成するという課題を解決することを目的として設計されています。
この機械は、制御された型開き機構を備えているため、複雑なキャビティ形状や多段階のプロファイルであっても、成形後にスムーズに部品を取り出すことができます。この設計により、複雑な二次操作の必要性がなくなり、生産が合理化され、取り出し時の部品損傷のリスクが軽減されます。

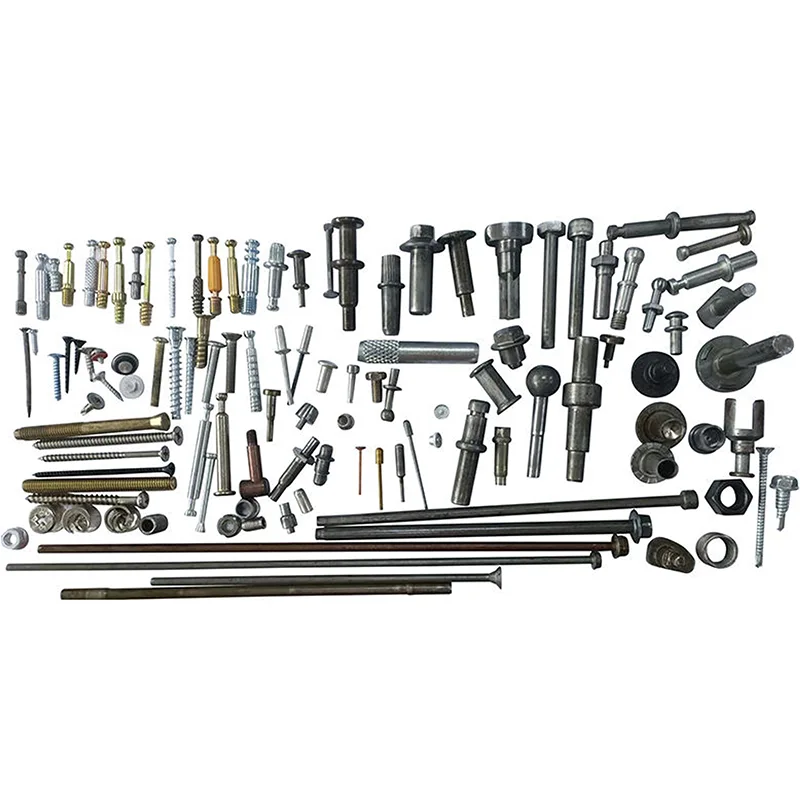

長年のエンジニアリング経験に基づいて構築されたこの機械は、マルチステップ、ダブルキャップ、双頭ファスナー、その他の精密ハードウェアコンポーネントを生産できます。これにより、手動および半自動の生産が完全な機械的自動化に置き換えられ、生産コストが削減され、ハードウェアと車軸部品の製造の全体的な効率が大幅に向上します。
TAICHUANG は、複雑な冷間成形形状から信頼性が高く効率的な部品抽出を必要とする加工金属部品を製造するメーカーに、この特殊な冷間圧造ソリューションを提供しています。
|
モデル |
最大。ブランク径/mm | 最大。ブランク長さ/mm | 能力/個/分 | 主ダイ径/mm | 初期パンチダイ径/mm | 精密パンチダイ径/mm | メインモーター出力/kw | 体積 (長さ*幅*高さ) /m | 体重/kg |
|
TC5-6-70 |
Φ6.0 | 70 | 80-100 | 40×40×50 | Φ35×80 | Φ35×80 | 6極 – 3.0kW | 2.05×1.20×1.65 | 2100 |
|
TC6-8-120 |
Φ8.0 | 120 | 60-70 | 50×50×75 | Φ35×120 | Φ35×120 | 8極 – 4.0kW | 2.60×1.40×1.70 | 3100 |
|
TC6-無限 |
Φ8.0 | 無限の長さ | 35-50 | 50×50×100 | Φ35×120 | Φ35×120 | 8極 – 4.0kW | 2.97×1.46×1.55 | 3900 |
|
TC8-10-200 |
Φ11.0 | 200 | 45-55 | 55×55×150 | Φ45×120 | Φ45×120 | 8極 – 7.5kW | 3.73×1.69×2.02 | 5800 |
|
TC8-インフィニット |
Φ11.0 | 無限の長さ | 30-40 | 55×55×200 | Φ45×120 | Φ45×120 | 8極 – 7.5kW | 3.30×1.60×1.60 | 6000 |
|
TC10-12-250 |
Φ13.0 | 250 | 30-40 | 70×70×200 | Φ60×180 | Φ55×180 | 8極 – 11kW | 3.60×1.80×1.70 | 8500 |
|
TC10-無限 |
Φ13.0 | 無限の長さ | 30-40 | 70×70×200 | Φ60×180 | Φ55×180 | 8極 – 11kW | 3.60×1.80×1.70 | 8700 |
|
TC16-20-250 |
Φ20.0 | 250 | 25-35 | 90×90×200 | Φ70×180 | Φ60×180 | 8極 – 22kW | 4.25×2.65×2.60 | 14500 |
当社のフレキシブル金型操作システムは、特殊で複雑な部品形状に対する冷間圧造の機能を拡張するように設計されています。
本番環境における主な機能特徴:
1. 制御された金型開閉サイクルにより、正確で再現性のある操作を実現
2. パーツのリリース時の安定性が向上し、損傷や詰まりのリスクが軽減されます。
3. 幅広い部品プロファイルに対応する適応性のある金型の動き
4. 固定ダイシステムでは処理できないアンダーカットや内部キャビティの形状の形成をサポート
5. 全体的な成形の柔軟性が向上し、より複雑なコンポーネント設計に対応できるようになりました。
このオープンクローズモールド冷間圧造機を使用すると、冷間圧造で可能なことの限界を押し広げることができ、加工金属部品の新たな生産の可能性が広がります。
工具へのアクセス性の向上: 開閉型金型構造により、金型の取り付け、調整、メンテナンスが固定金型システムに比べてはるかに簡単になり、工具交換のダウンタイムが削減されます。
セットアップ時間の短縮: 金型の切り替えが速くなったことで、さまざまな部品タイプを素早く切り替えることができ、セットアップ時間が短縮され、混合バッチ実行の全体的な生産効率が向上しました。
柔軟な生産能力: この機械は、大幅な再構成を行わずにさまざまな形状に適応できるため、さまざまなファスナーやハードウェア コンポーネントを生産するワークショップに最適です。
安定した冷間成形操作: 継続的な産業用途向けに設計されており、長時間の生産中でも一貫した性能と寸法精度を維持し、スクラップややり直しを最小限に抑えます。
冷間圧造機の経験豊富なサプライヤー
精密産業用成形システムに注力
輸出向けの設備構成
複雑な形状ソリューション向けに設計
プロフェッショナルな工業生産サポート
TAICHUANG は、世界の工業メーカーに高度な冷間圧造機ソリューションを提供しています。
Q1: カスタムメタルパーツに適していますか?
はい、特に特殊なエンジニアリングコンポーネントの場合はそうです。
Q2: 自動化ラインに組み込むことはできますか?
はい、工業生産システムと互換性があります。
Q3: この機械は輸出対応ですか?
はい、国際産業市場向けに構成されています。
