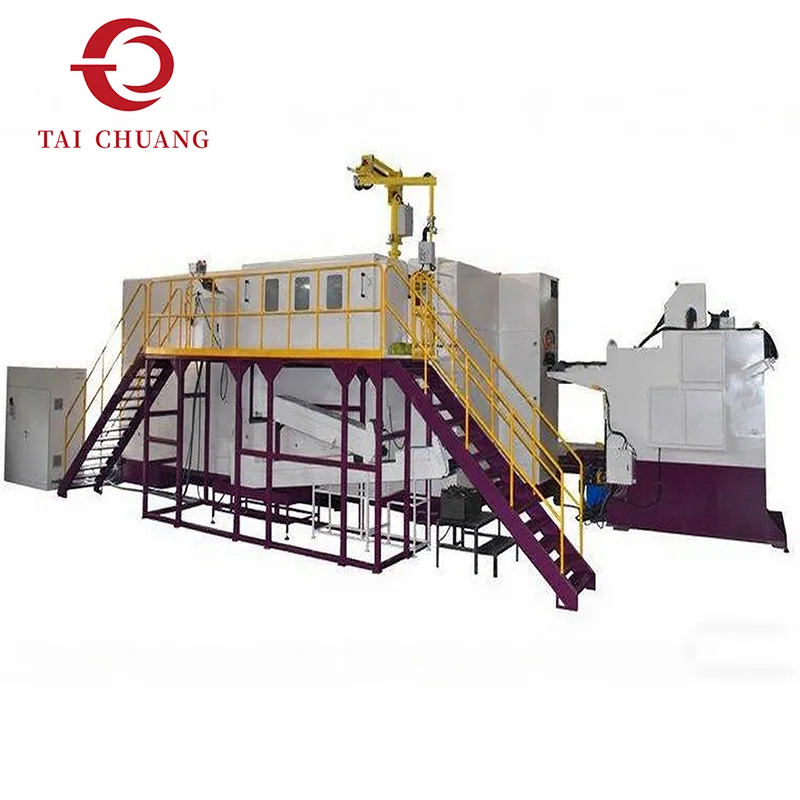

6ステーション部品冷間圧造機

多段階成形性能がこの 6 ステーション部品冷間圧造機の特徴であり、専門メーカー TAICHUANG が産業用冷間圧造用途向けに提供しています。 6 ステーション構成により、成形シーケンスが拡張され、連続冷間圧造生産中に安定した材料の流れと制御された変形を維持しながら、より複雑な部品形状をサポートできるようになります。

お問い合わせを送信

製品説明

生産シーケンスに追加の成形ステーションを組み込んで構築されたこの 6 ステーション部品冷間圧造機は、より要求の厳しい部品向けに拡張された成形能力を提供します。安定した制御された変形を通じて、複雑なジオメトリを徐々に形成できます。

動作中、金属ワイヤまたは金属ロッドは所定の長さに切断され、ステーション間で搬送され、各ステップで成形プロセスの一部が完了します。変形を 6 つのステーションに分散させることで、材料の流れが改善され、成形中に過度の応力が蓄積する可能性が低くなります。

TAICHUANG は、標準の冷間成形装置が提供できる以上の追加の成形ステップを必要とするメーカーにこの冷間圧造機を提供します。

製品仕様

モデル	ユニット	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
鍛造ステーション	いいえ。	6	6	6	6
鍛造力	キログラム	53,000	95,000	105,000	115,000
最大カットオフ径	mm	Φ10	Φ13	Φ13	Φ16
最大カットオフ長さ	mm	100	100	200	133
速度範囲	個/分	100-160	80-125	50-110	85-140
P.K.O 脳卒中	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
メインスライドストローク	mm	136	140	270	190
メインモーター	キロワット	18.5	22	30	30
抜き型サイズ	mm	Φ32×45L	Φ42×60L	Φ42×60L	Φ52*75L
パンチダイサイズ	mm	Φ40×90L	Φ45*115L	Φ45*130L	Φ53*115L
主金型サイズ	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
ダイピッチ	mm	64	80	80	94
機械寸法	cm	350240170	420270200	520270200	460300210
リフティング基準重量	トン	15	18	21	23
ヘッド最大鍛造径	mm	Φ14	Φ18	Φ18	Φ22
通常のボルトサイズ	mm	3-8	5-10	5-10	6-12
ブランクのシャンク長さ	mm	15-70	15-77	30-160	15-110

モデル	ユニット	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
鍛造ステーション	いいえ。	6	6	6	6	6
鍛造力	キログラム	148,000	148,000	150,000	280,000	320,000
最大カットオフ径	mm	Φ18	Φ18	Φ18	Φ23	Φ25
最大カットオフ長さ	mm	140	190	300	190	350
速度範囲	個/分	60-105	60-100	42-75	50-80	30-60
P.K.O 脳卒中	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
メインスライドストローク	mm	200	270	380	274	490
メインモーター	キロワット	45	37	45	75	75
抜き型サイズ	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
パンチダイサイズ	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
主金型サイズ	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
ダイピッチ	mm	110	110	110	129	129
機械寸法	cm	460310220	550310220	750310260	650360260	870360300
リフティング基準重量	トン	30	35	42	56	65
ヘッド最大鍛造径	mm	Φ25	Φ25	Φ25	Φ32	Φ32
通常のボルトサイズ	mm	8-14	8-14	8-14	10-18	10-18
ブランクのシャンク長さ	mm	20-110	20-160	60-270	20-160	70-310

モデル	ユニット	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
鍛造ステーション	いいえ。	6	6	6	6	6
鍛造力	キログラム	420,000	420,000	480,000	500,000	520,00
最大カットオフ径	mm	Φ30	Φ30	Φ32	Φ36	Φ36
最大カットオフ長さ	mm	240	360	420	280	380
速度範囲	個/分	40-65	40-60	30-60	30-60	30-55
P.K.O 脳卒中	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
メインスライドストローク	mm	346	496	560	330	510
メインモーター	キロワット	90	90	110	110	132
抜き型サイズ	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
パンチダイサイズ	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
主金型サイズ	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
ダイピッチ	mm	140	140	140	160	160
機械寸法	cm	800380320	870354320	1000390340	900470350	980470350
リフティング基準重量	トン	90	95	105	135	145
最大鍛造ダイヤヘッド	mm	Φ44	Φ44	Φ44	Φ50	Φ50
通常のボルトサイズ	mm	12-22	12-20	12-20	16-30	16-28
ブランクのシャンク長さ	mm	30-210	100-310	60-360	35-220	60-310

モデル	ユニット	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
鍛造ステーション	いいえ。	6	6	6	6
鍛造力	キログラム	660,000	700,000	730,000	1,300,000
最大カットオフ径	mm	Φ36	Φ41	Φ45	Φ55
最大カットオフ長さ	mm	320	320	400	460
速度範囲	個/分	30-50	30-50	27-50	26-40
P.K.O 脳卒中	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
メインスライドストローク	mm	450	450	520	650
メインモーター	キロワット	160	185	200	375
抜き型サイズ	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
パンチダイサイズ	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
主金型サイズ	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
ダイピッチ	mm	190	200	200	270
機械寸法	cm	950520450	950520450	1010520460	1360620500
リフティング基準重量	トン	170	200	220	380
最大鍛造ダイヤヘッド	mm	Φ70	Φ80	Φ80	Φ90
通常のボルトサイズ	mm	16-27	20-30	24-36	30-42
ブランクのシャンク長さ	mm	50-260	50-260	60-320	80-350
