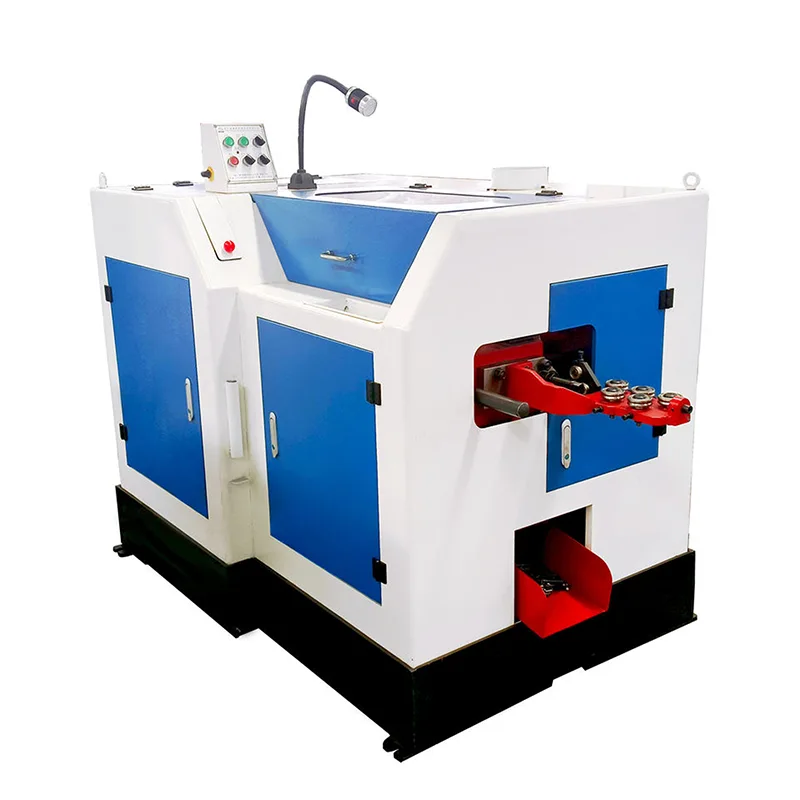

1ダイ2ブロー冷間圧造機

この 1 ダイ 2 ブロー冷間圧造機は、信頼性の高いメーカー TAICHUANG が供給する冷間圧造機シリーズの中でも、コンパクトな成形効率を特徴としています。 1-Die 2-Blow 構造により、単一の金型キャビティ内で 2 回の連続衝撃が加えられ、材料の変位を制御して安定したヘッド成形が可能になります。操作の簡単さ、安定したスループット、スペース効率が重要な考慮事項となる標準的なボルトの生産に適しています。

お問い合わせを送信

製品説明

1 ダイ 2 ブロー冷間圧造機の構成により、単一のダイキャビティ内で制御された 2 回の衝撃シーケンスを通じて段階的にボルト頭部を形成できます。材料は所定の長さに切断され、転写され、構造の完全性を維持しながら最終的なヘッド形状を達成するために徐々に変形されます。

この構造により、シングルブローシステムと比較して、材料の集まりが向上し、変形衝撃が軽減され、表面品質と寸法安定性が維持されます。簡素化された金型レイアウトによりツールの複雑さも軽減され、連続生産環境でのセットアップとメンテナンスがより管理しやすくなります。

この構成を使用する冷間圧造プロセスは、ボルトの形状が単純であるものの、生産の信頼性と出力の一貫性が引き続き重要な場合に一般的に適用されます。バランスの取れた成形力の分布により、中量から大量の製造工程にわたって予測可能な成形パフォーマンスが得られます。

TAICHUANG は、構造を不必要に複雑にすることなく、信頼性の高いボルト成形能力を求めるお客様に、1 ダイ 2 ブロー冷間圧造機ソリューションを提供しています。

製品仕様

モジュール	D3-20	D4-40	D4-30GS	D5-30GS	D5-50GS	D5-63GS
最大ブランク径/mm	Φ0.8～4.0	Φ2.0～5.0	Φ2.0～5.0	Φ3.0～7.0	Φ3.0～7.0	Φ3.0～7.0
最大ブランク長さ/mm	20	40	30	30	50	63
最大カットオフ長さ/mm	30	48	48	55	75	80
ストローク/mm	37	68	60	82	92	107
能力/個/分	150-200	150-180	180-200	160-180	160-180	130-150
主金型径/mm	Φ20*35	Φ30*60	Φ30*50	Φ34.5×55	Φ34.5×67	Φ34.5×80
初期パンチダイ径/mm	Φ18*50	Φ25×65	Φ25×65	Φ35*75	Φ35*75	Φ35*75
精密パンチダイ径/mm	Φ18*50	Φ25×65	Φ25×65	Φ31*75	Φ31*75	Φ31*75
突っ切りダイ径/mm	Φ13*25	Φ15*30	Φ15*30	Φ19*35	Φ19*35	Φ19*35
カッターサイズ/mm	62542	103272	103272	103572	103572	103572
メインモーター出力/kw	1.1	2.2	2.2	3.0	3.0	3.0
体積 (長さ幅高さ)/cm	14588112	195105110	200103135	240120138	230119135	230120138
重量/kg	700	1100	1400	2000	2000	2000

モジュール

D5-76GS

D5-60

D5-80

D5-100

D5-150

最大ブランク径/mm

Φ3.0×7.0

最大ブランク長さ/mm

100

150

最大カットオフ長さ/mm

120

168

ストローク/mm

120

110

130

190

能力/個/分

110-130

120-140

90-110

80-100

60-80

主金型径/mm

Φ34.5×100

Φ34.5×80

Φ34.5×100

Φ34.5×120

Φ40*180

初期パンチダイ径/mm

Φ35*75

Φ31*75

Φ31*80

Φ35*100

精密パンチダイ径/mm

Φ31*75

Φ31*80

Φ35*100

突っ切りダイ径/mm

Φ19*35

Φ20*35

カッターサイズ/mm

10*35*72

メインモーター出力/kw

3.0

2.2

3.0

体積 (長さ*幅*高さ)/cm

230*120*138

220*115*115

225*112*117

270*116*115

260*115*135

重量/kg

2000

1800

1850

2200

2800

モデル

最大。ブランク径/mm

ブランク長さ/mm

カットオフ長さ/mm

ストローク/mm

能力/個/分

主金型径/mm

初期パンチダイ径/mm

精密パンチダイ径/mm

突っ切りダイ径/mm

D8-90

Φ5.0-11

120

130

80-90

Φ60*120

Φ40*120

Φ28*45

D8-120

Φ5.0-11

120

140

156

60-80

Φ60*160

Φ40*120

Φ28*45

D8-150

Φ5.0-11

150

180

190

60-70

Φ60*190

Φ40*120

Φ28*45

D8-200

Φ5.0-11

200

220

250

40-50

Φ60*240

Φ40*150

Φ28×60

D8-250

Φ5.0-11

250

270

290

30-45

Φ60*290

Φ40*150

Φ28×60

D8-300

Φ5.0-11

300

330

365

25-35

Φ60*360

Φ40*180

Φ28×60

D10-120

Φ6.0-13

120

140

150

50-60

Φ80*160

Φ55*150

Φ40*50

D10-150

Φ6.0-13

150

180

210

45-55

Φ80*190

Φ55*150

ΦΦ55*150

Φ40*50

D10-220

Φ6.0-13

220

240

260

40-50

Φ80*260

Φ55*150

ΦΦ55*150

Φ40*50

D10-300

Φ6.0-13

300

320

350

25-35

Φ80*360

Φ55*180

Φ40*50

モデル	カッターサイズ/mm	メインモーター出力/kw	体積(長さ幅高さ)/m	重量/kg
D8-90	124290	レベル6 - 7.5kw	3.401.601.60	4200
D8-120	124290	レベル6 - 7.5kw	3.451.681.60	4200
D8-150	124290	レベル6 - 7.5kw	3.901.601.80	4300
D8-200	124290	レベル8 - 7.5kw	4.151.601.85	5800
D8-250	124290	レベル8 - 7.5kw	4.301.601.90	6100
D8-300	124290	レベル6 - 11kw	5.431.951.87	8500
D10-120	1655115	レベル6 - 11kw	4.001.821.68	7300
D10-150	1655115	レベル6 - 11kw	4.101.821.70	7700
D10-220	1655115	レベル6 - 11kw	5.001.821.70	8500
D10-300	1655115	レベル6 - 11kw	5.501.822.00	10400
