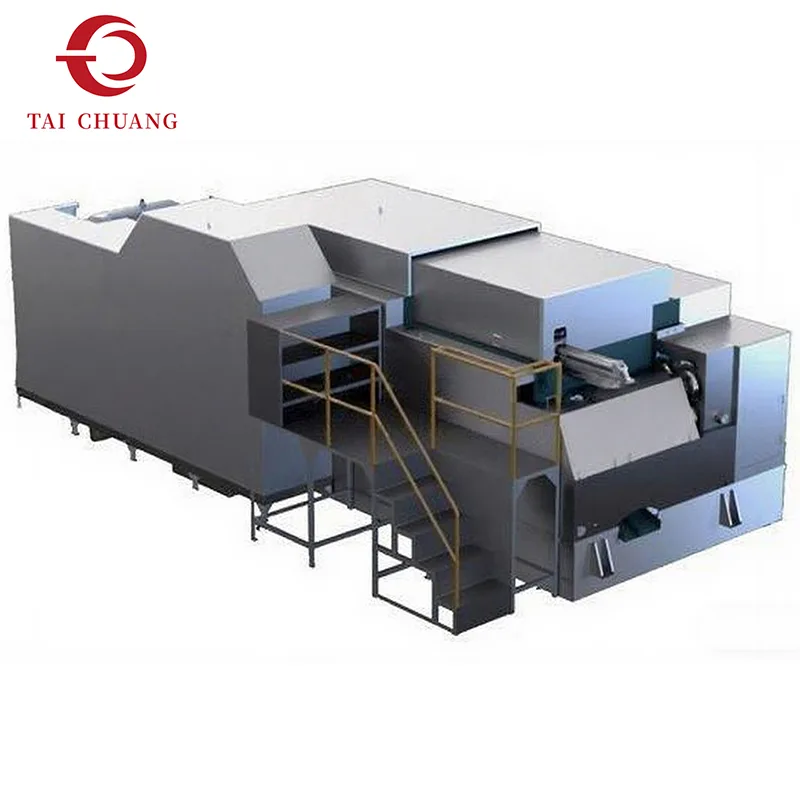

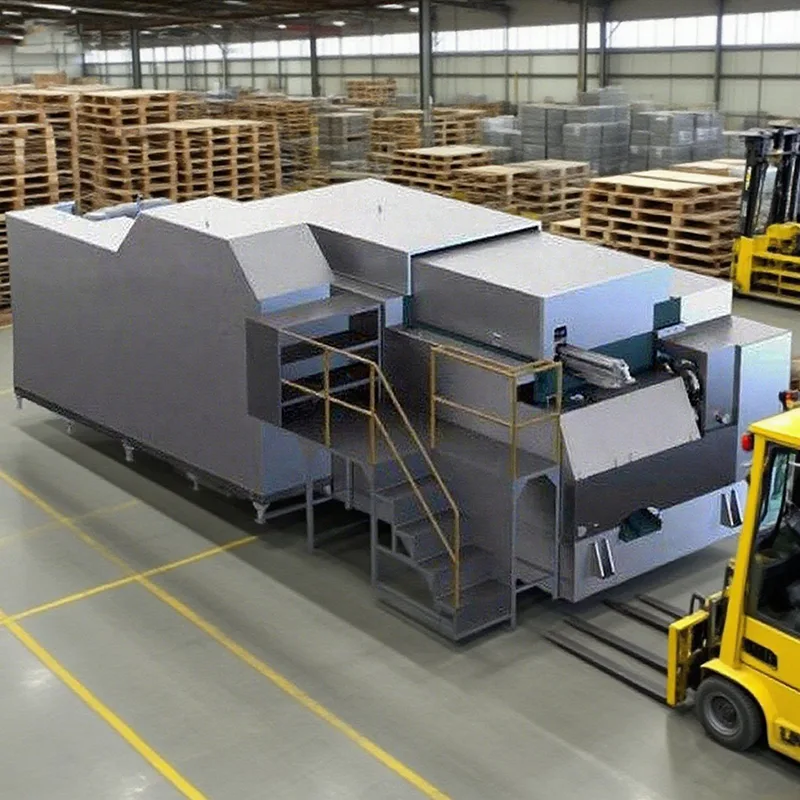

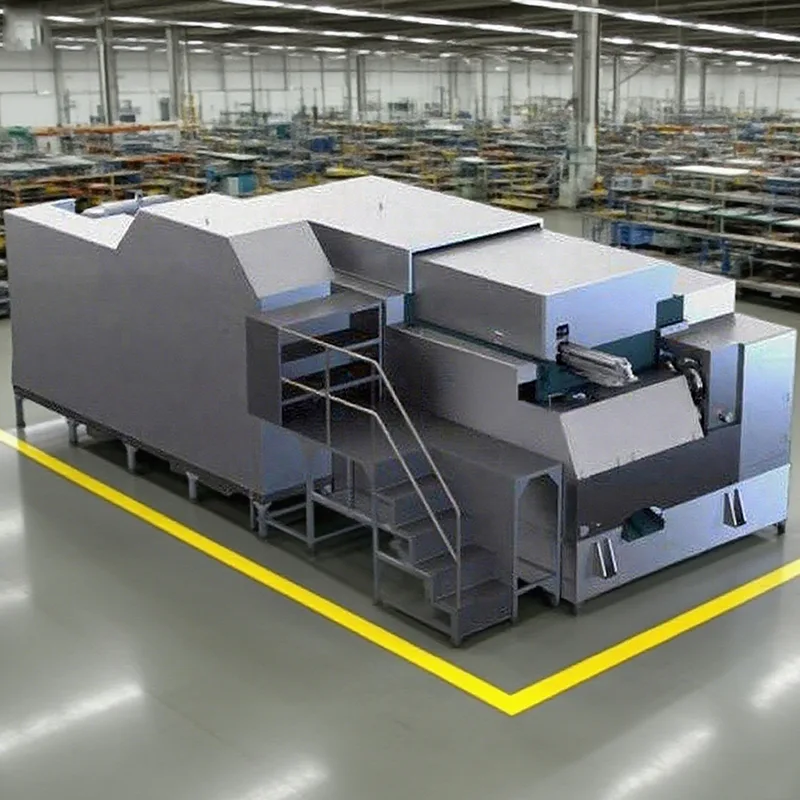

6ステーションロングストロークナットフォーマー

長い変形スペースを必要とする部品に最適化されたTAICHUANGは、中国の経験豊富なメーカーとして、より深いストロークと制御された材料の流れが重要な調達ニーズをサポートするために、この6ステーションのロングストロークナットフォーマーを提供しています。この機械は、成形の安定性を維持しながら、より厚いブランクや複雑なナットのプロファイルに対応し、メーカーが生産効率を犠牲にすることなく寸法精度を向上させるのに役立ちます。

お問い合わせを送信

製品説明

ロングストロークのナットフォーマーは、成形プロセス中にパンチの移動量を増やすことができるという点で標準構成とは異なります。この延長されたストロークにより、より深い変形がサポートされ、高さの高いナットや特殊な内部プロファイルを備えたナットを成形する際の制御が向上します。

冷間圧造機システム内では、6 ステーションのロングストロークナットフォーマーが成形能力とプロセスの安定性のバランスをとります。追加のストローク長により、変形がより均一に分散され、成形応力が軽減され、難しいナット設計の寸法の一貫性が向上します。

TAICHUANG は、非標準または構造的に要求の厳しいナット用途向けの冷間圧造装置を評価するお客様向けに、このナットフォーマーオプションを提供します。

製品仕様

モデル	ユニット	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S
鍛造ステーション	いいえ。	6	6	6	6	6
突切り径(最大)	mm	8	11	14	17	19
カットオフ長さ(最大)	mm	13	25	30/40	35/50	48
キックアウト長さ(最大)	mm	20	30	40/60	45/60	60
P.K.Oの長さ(最大)	mm	-	13	15/18	16/19	20
ダイスピッチ	mm	38	50	60	70	80
鍛造力	kg	35000	56000	120000	125000	185000
ラムストローク	mm	70	120	160/200	160/210	220
ナット用出力	個/分	100-230	50-150	50-115	50-115	45-90
メインモーター	キロワット	7.5	11	22	30	41
潤滑モーター	キロワット	1.5	1.5	2.2	2.2	2.2
潤滑剤	l	500	700	1000	1200	1500
リフティング基準重量	トン	4.0	5.5	8.8	10.5	14
機械の寸法	cm	210160105	275165125	330210150	365230165	470250190

モデル	ユニット	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S
鍛造ステーション	いいえ。	6	6	6	6	6
突切り径(最大)	mm	24	28	30	36	40
カットオフ長さ(最大)	mm	60	85	60/80	80/100	80
キックアウト長さ(最大)	mm	80	100	80/100	100/120	120
P.K.Oの長さ(最大)	mm	25	28	25/30	25/30	35
ダイスピッチ	mm	100	120	140	150	165
鍛造力	kg	300000	350000	400000	450000	500000
ラムストローク	mm	280	310	240/280	360	360
ナット用出力	個/分	40-80	35-80	40-75	40-70	45-65
メインモーター	キロワット	55	90	132	160	220
潤滑モーター	キロワット	2.2	2.2	2.2	2.2	2.2
潤滑剤	l	3000	3000	3300	3500	4800
リフティング基準重量	トン	32	36	55	65	90
機械の寸法	cm	565295210	580325210	640370230	750390248	835435265
