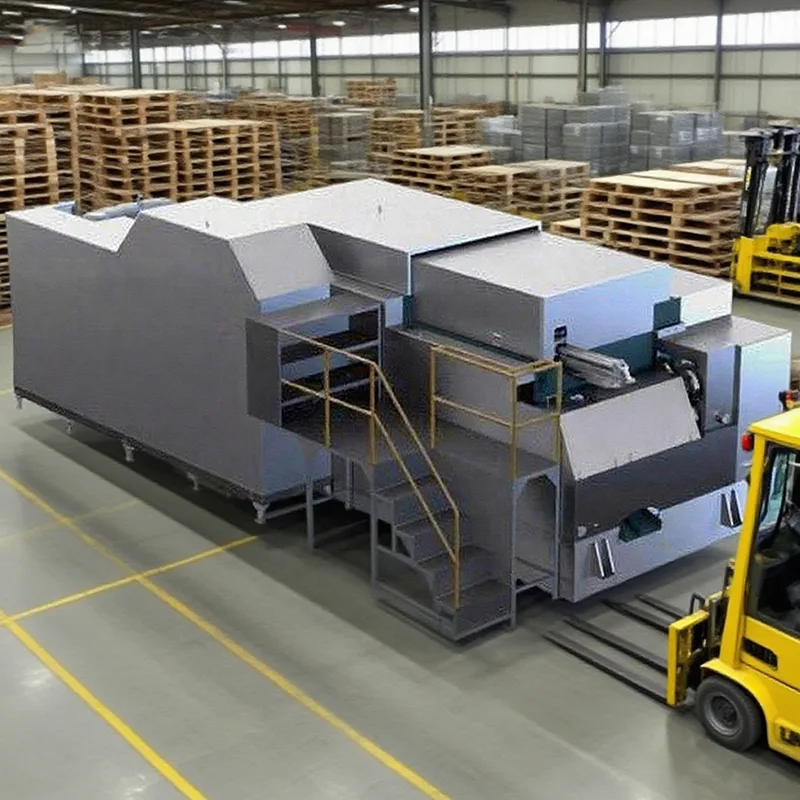

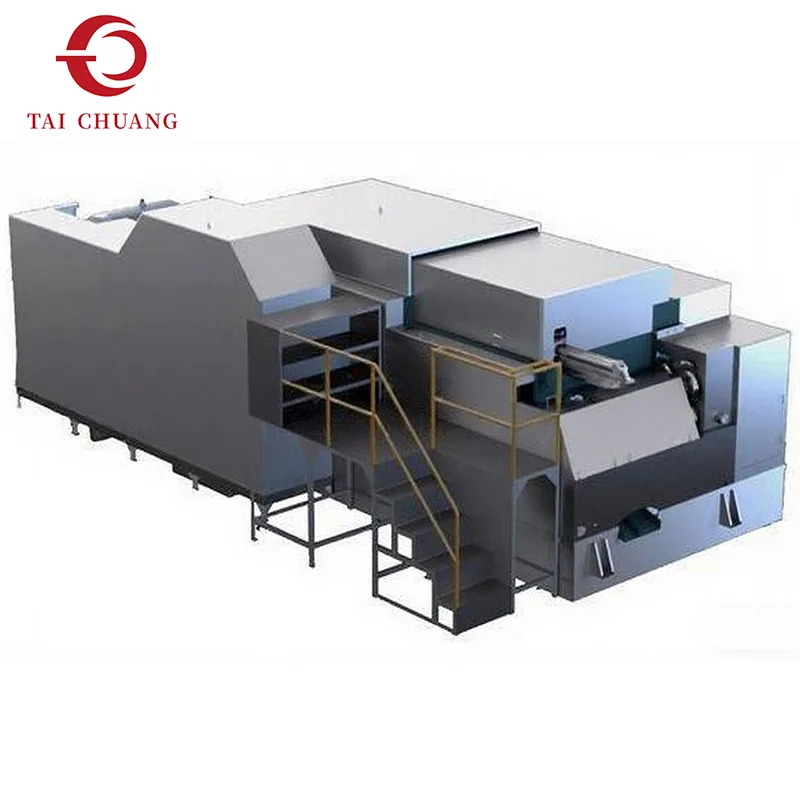

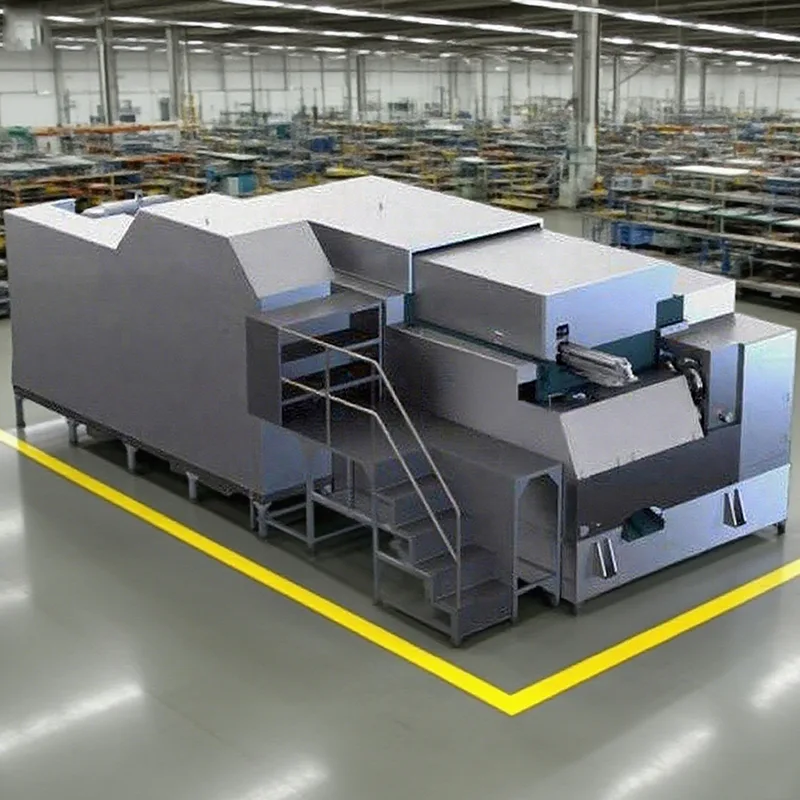

7 ステーションのロングストロークナットフォーマーは、マルチステーション成形レイアウトの利点を活用しながら、パンチの移動距離を延長します。この組み合わせにより、成形安定性を損なうことなく材料をより深く変形させることができるため、より厚いまたはより高いナットの設計に適しています。
冷間圧造機の用途では、ロングストローク構成は、より深い成形作業中に材料の流れの連続性を維持する能力について評価されます。このナット フォーマーは、7 つのステーションにわたって変形を分散し、追加のストローク長を可能にすることで、成形応力を軽減し、寸法の一貫性を向上させるのに役立ちます。
TAICHUANG は、標準の高さまたは内部プロファイル要件を超えるナットを製造する顧客向けにこのソリューションを提供します。
|
モデル |
ユニット |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
鍛造ステーション |
いいえ。 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
突切り径(最大) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
カットオフ長さ(最大) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
キックアウト長さ(最大) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
P.K.Oの長さ(最大) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
ダイスピッチ |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
鍛造力 |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
ラムストローク |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
ナット用出力 |
個/分 |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
メインモーター |
キロワット |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
潤滑モーター |
キロワット |
1.5 |
2.2 |
2.2 |
1.5 2.2 |
1.5 2.2 |
1.5 2.2 |
1.5 2.2 |
|
潤滑剤 |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
おおよその重量 |
トン |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
機械の寸法 |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
より深いナットプロファイルのためのパンチトラベルの増加
成形段階全体にわたる材料フロー制御の改善
変形の不均衡のリスクの低減
特殊なナット設計への適応性の向上

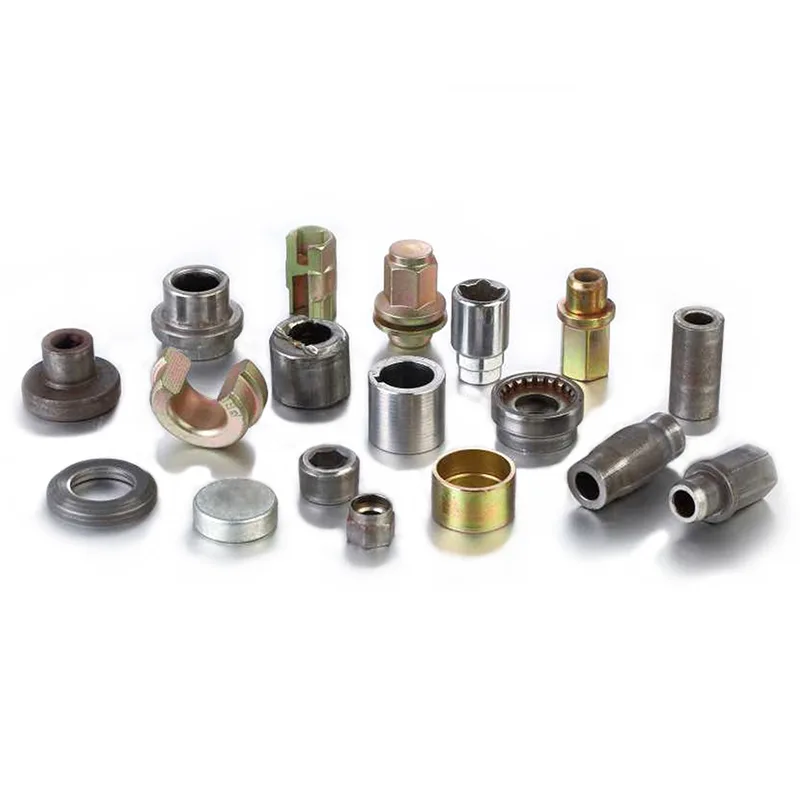

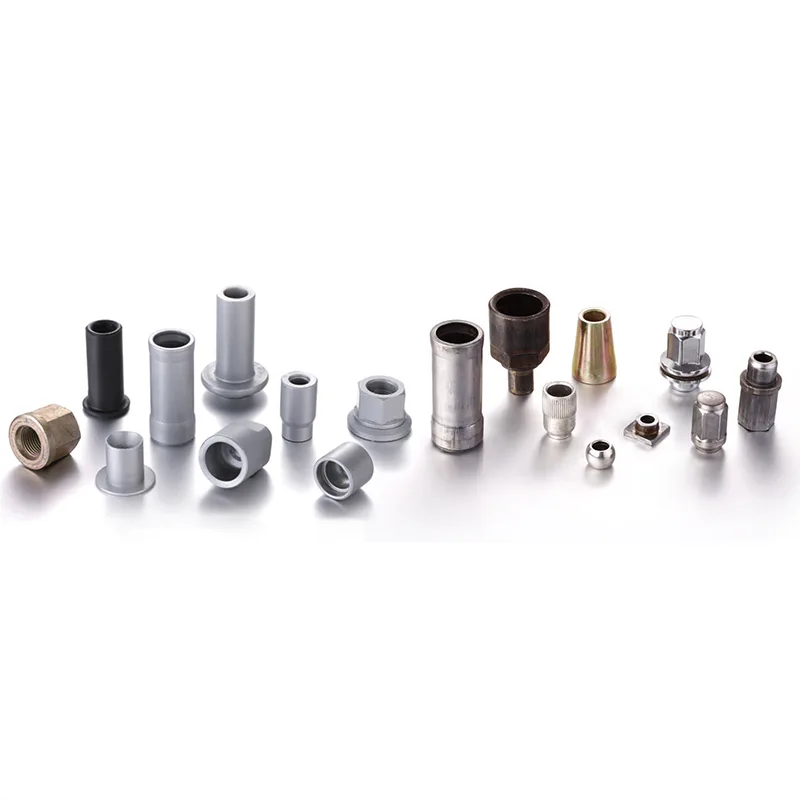

構造的に厚いナット
内部に深い特徴を持つナット
頑丈な締結部品
耐荷重アセンブリに使用されるエンジニアリングナット
7 ステーション ロング ストローク ナット フォーマーは通常、標準ストローク機械が成形限界に達した場合に選択されます。拡張されたストロークは段階的な変形をサポートし、より深いプロファイル全体にわたって一貫したジオメトリを維持するのに役立ちます。
TAICHUANG は、バイヤーがロングストロークのナットフォーマーが材料の挙動や成形深さの期待など、製品設計および製造要件に適合しているかどうかを評価するのを支援します。
Q1：ナットフォーマーが「ロングストローク」になるのはなぜですか？
これにより、パンチの移動量が大きくなり、より深く、より制御された変形が可能になります。
Q2: ロングストロークのナットフォーマーは標準ナットにも適合しますか？
使用可能ですが、主に深めの成形が必要なナットに選ばれます。
Q3: ストロークが長いと成形速度に影響しますか?
サイクル タイミングは構成によって異なります。購入者は通常、これらの用途では速度よりも成形の安定性を優先します。
