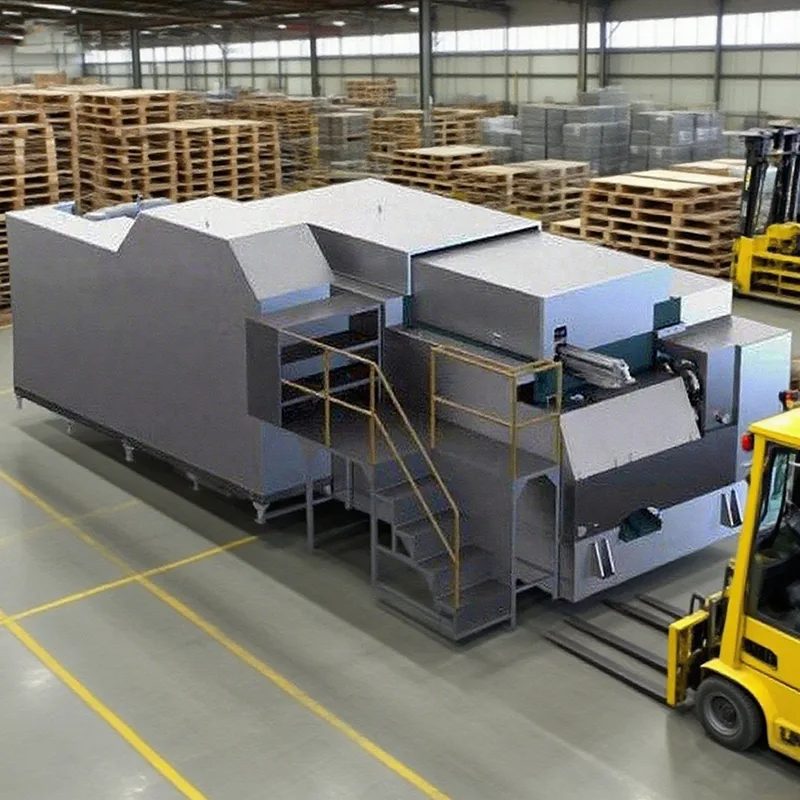

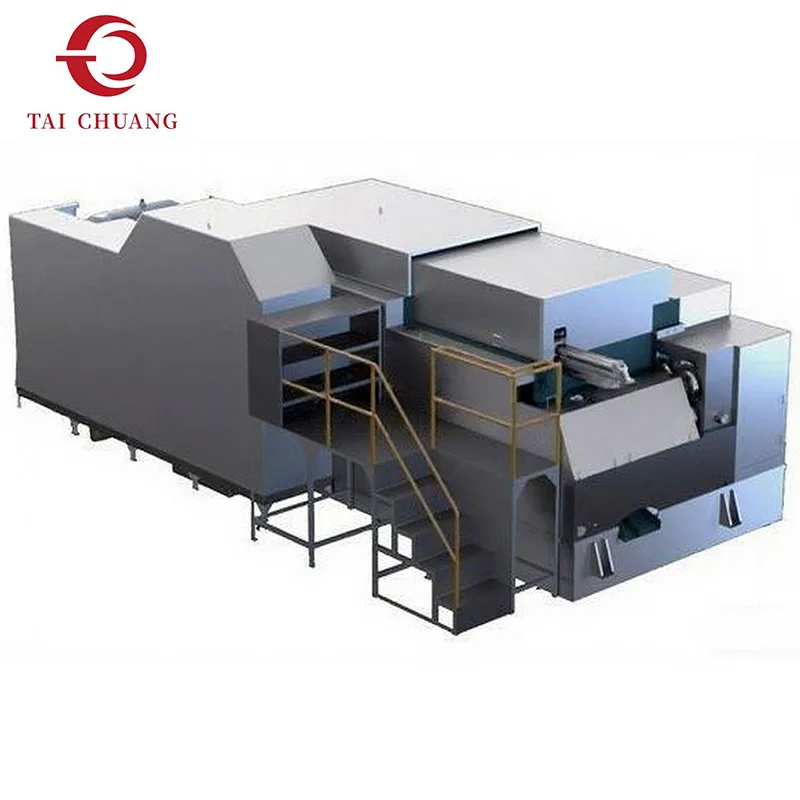

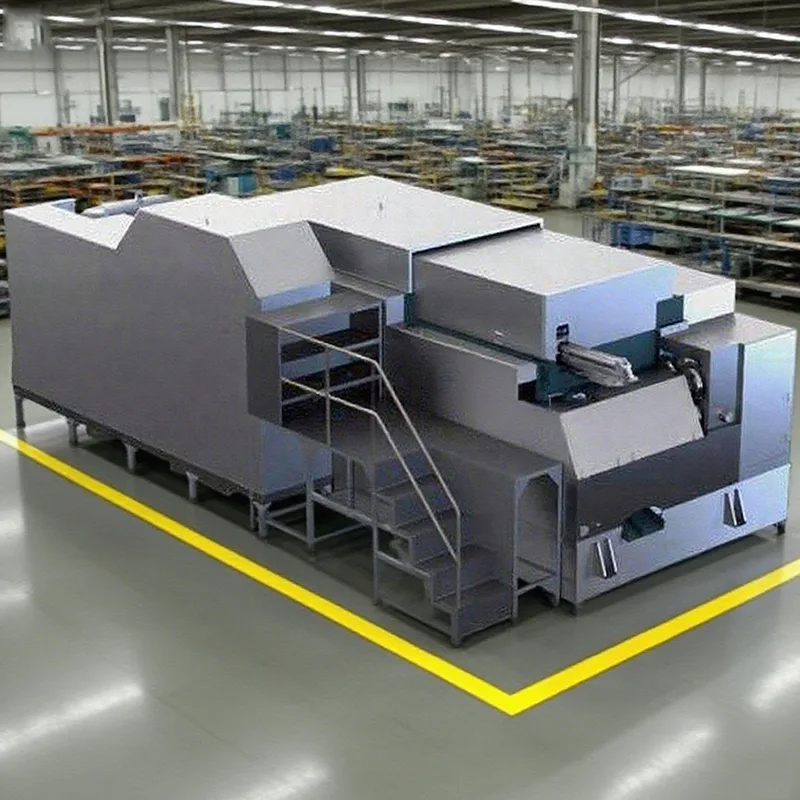

6ステーションナットフォーマー

冷間圧造機システム内のナットフォーマーとして位置付けられ、TAICHUANG 工場から供給されるこの 6 ステーションナットフォーマーは、安定した繰り返し可能なナット成形をサポートします。マルチステーションプロセスにより段階的に変形が適用され、一貫したナット形状と寸法制御の維持に役立ちます。標準ナット製造の予測可能な成形結果と明確なプロセス管理を優先するユーザーに適しています。

お問い合わせを送信

製品説明

6 ステーションナットフォーマーは、ナット製造用の冷間圧造機システム内で最も広く採用されている構成の 1 つです。その成形プロセスでは、材料の変形が 6 つの制御された段階に分割され、ナット本体、面取り、内部フィーチャーを、積極的な 1 ステップの成形ではなく段階的に成形することができます。

下部ステーションの機械と比較して、このナットフォーマーは材料の流れと寸法安定性をより適切に制御できます。各ステーションは特定の成形機能を実行し、内部応力を軽減し、全体的な形状の一貫性を向上させます。この構造は、長期にわたる生産工程にわたる予測可能な成形動作をサポートします。TAICHUANG は、プロセスの安定性、工具の明瞭さ、および標準ファスナー仕様全体にわたる一貫したナット形状に重点を置くバイヤー向けに、この冷間圧造ソリューションを導入しました。

製品仕様

モデル	ユニット	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
鍛造ステーション	いいえ。	6	6	6	6	6	6
ナットの二面幅	mm	5-8	5.5-12.7	10-17	14-17	14-22	17-22
適合する六角ナット	mm	M2.5～M5	M3-M6	M6～M10	M8-M10	M8～M14	M10-M14
突切り径(最大)	mm	8	11	14	17	19	22
カットオフ長さ(最大)	mm	8	15	15	20	17	25
キックアウト長さ(最大)	mm	12	15	18	20	25	30
ダイスピッチ	mm	38	50	60	70	80	90
鍛造力	kg	30000	55000	85000	120000	130000	160000
ラムストローク	mm	50	58	70	80	100	120
ナット用出力	個/分	120-300	100-280	90-220	70-170	60-140	60-135
メインモーター	キロワット	7.5	11	15	22	30	37
潤滑モーター	キロワット	1.5	1.5	2.2	2.2	2.2	2.2
潤滑剤	l	400	600	900	1000	1200	1500
リフティング基準重量	トン	3.5	4.5	8	10	14	16
機械の寸法	cm	185160105	240165110	310210145	320220140	375225160	405245165

モデル	ユニット	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
鍛造ステーション	いいえ。	6	6	6	6	6	6
ナットの二面幅	mm	17-26	24-28	24-33	30-36	30-41	41-50
適合する六角ナット	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
突切り径(最大)	mm	24	28	30	36	40	50
カットオフ長さ(最大)	mm	22/38	35	40	45	52	70
キックアウト長さ(最大)	mm	30/45	38	38/55	43	68	65
ダイスピッチ	mm	100	120	140	150	165	195
鍛造力	kg	220000	330000	360000	400000	450000	800000
ラムストローク	mm	110/160	140	146/200	160	210	210
ナット用出力	個/分	50-100	50-100	45-80	40-75	40-70	30-55
メインモーター	キロワット	55	75	110	132	160	250
潤滑モーター	キロワット	2.2	2.2	2.2	2.2	2.2	2.2
潤滑剤	l	2000	2200	3000	3100	3800	5800
リフティング基準重量	トン	25	31	45	52	80	130
機械の寸法	cm	455295195	510275200	535355215	615385225	720420250	985550270
