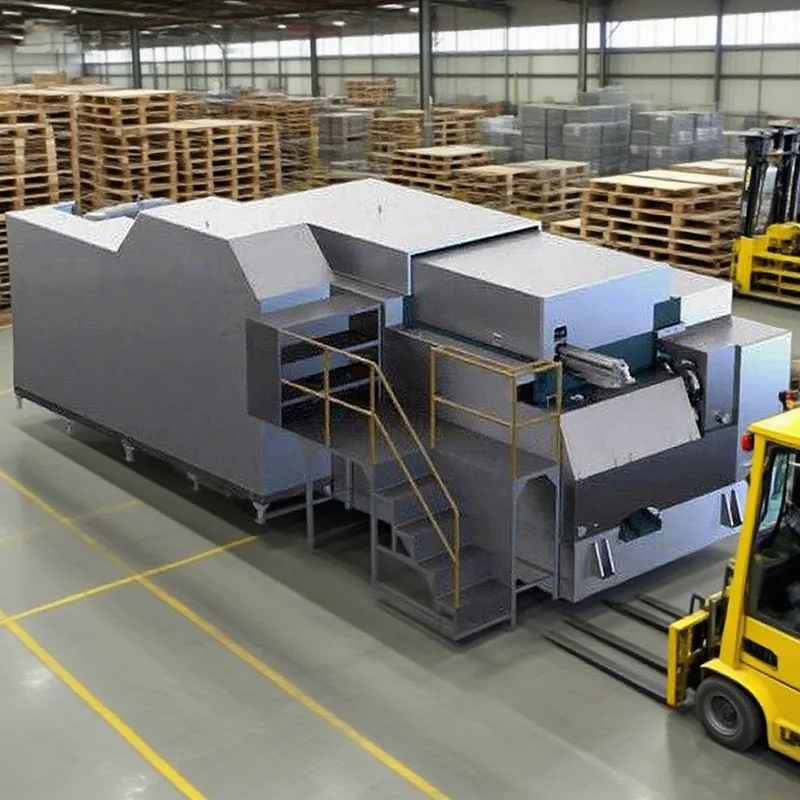

7ステーションナットフォーマー

安定したマルチステーションナット成形用に設計されたこの 7 ステーションナットフォーマーは、一貫した生産量、工具の柔軟性、調達サポートを求めるファスナー購入者向けの信頼できる冷間圧造機ソリューションとして、製造元である TAICHUANG によって選ばれています。この機械はバランスの取れた成形力で複雑なナット形状をサポートし、寸法の一貫性と長期的な動作安定性を優先する大量のファスナー生産ラインに適しています。

お問い合わせを送信

製品説明

7 ステーションのナットフォーマーは、生産サイクル全体にわたって成形解像度の向上を実現することで、標準構成を上回っています。冷間圧造機システム内では、追加のステーションにより変形がより緩やかに分散され、ナットの形状が安定し、形状の一貫性が向上します。

6 ステーションのナットフォーマーと比較して、この構成は、制御された成形が必要な面取り、輪郭、または寸法変化のあるナットを成形する際に、より高い柔軟性を提供します。各成形ステーションは定義されたステップに貢献し、応力集中を軽減し、生産実行全体での再現性を向上させます。

TAICHUANG は、明確なプロセスロジックと工具制御を維持しながら、高度なナット成形能力を評価するバイヤー向けのソリューションとして 7 ステーションナットフォーマーを導入しました。

製品仕様

モデル	ユニット	SJNF 8B-7S	SJNF 11B-7S	SJNF 14B-7S	SJNF 19B-7S	SJNF 24B-7S	SJNF33B-7S
鍛造ステーション	いいえ。	7	7	7	7	7	7
ナットの二面幅	mm	5-8	5.5-12.7	10-17	14-22	17-26	24-33
適合する六角ナット	mm	M2.5～M5	M3-M6	M6～M10	M8～M14	M10-M18	M16-M22
突切り径(最大)	mm	8	11	14	19	24	30
カットオフ長さ(最大)	mm	12	18	20	22	38	40
キックアウト長さ(最大)	mm	15	20	25	28	45	55
ダイスピッチ	mm	38	50	60	80	100	140
鍛造力	kg	35,000	58,000	100,000	150,000	300,000	400,000
ラムストローク	mm	58	76	100	110	160	200
ナット用出力	個/分	110-260	90-220	80-180	60-120	50-80	40-70
メインモーター	キロワット	7.5	11	15	37	55	132
潤滑モーター	キロワット	1.5	1.5	2.2	2.2	2.2	2.2
潤滑剤	L	400	700	1000	1400	2000	3400
リフティング基準重量	トン	4	5.5	9	16	30	50
機械の寸法	cm	210160110	260170130	310220160	380240170	480320215	590390230

モデル	ユニット	SJNF 11B-7SL	SJNF 14B-7SL	SJNF 17B-7SL	SJNF 19B-7SL	SJNF 24B-7SL	SJNF 33B-7SL	SJNF 41B-7SL	SJNF 41B-7SL(120L)
鍛造ステーション	いいえ。	7	7	7	7	7	7	7	7
突切り径(最大)	mm	11	14	17	19	24	30	40	40
カットオフ長さ(最大)	mm	36	40	55	48	60	75	68	85
キックアウト長さ(最大)	mm	40	60	60	60	80	100	80	120
P.K.Oの長さ(最大)	mm	16	18	19	20	25	30	30	35
ダイスピッチ	mm	50	60	70	80	100	140	165	165
鍛造力	kg	60,000	120,000	125,000	185,000	300,000	400,000	500,000	550,000
ラムストローク	mm	160	200	210	220	280	280	240	360
ナット用出力	個/分	55-140	60-110	50-100	50-90	45-80	40-80	40-75	40-70
メインモーター	キロワット	15	22	30	41	55	160	220	220
潤滑モーター	キロワット	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2
潤滑剤	L	800	1,200	1,300	1,600	3,000	3,500	4,000	5,000
リフティング基準重量	トン	6	10	12	20	35	57	85	95
機械の寸法	cm	290170130	350220150	370240170	470260195	579310210	645375230	780450250	830465265
