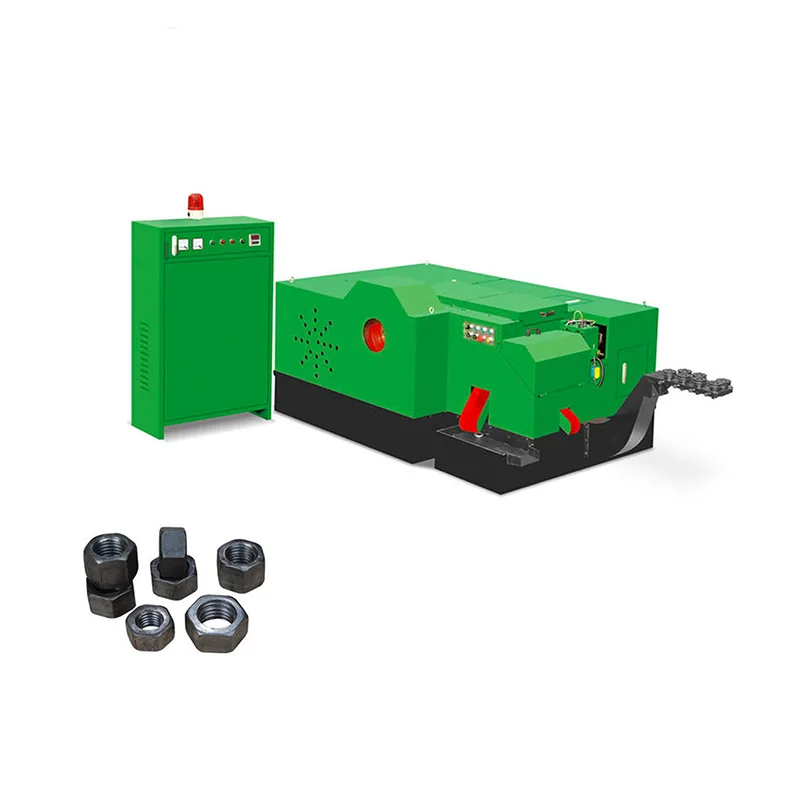

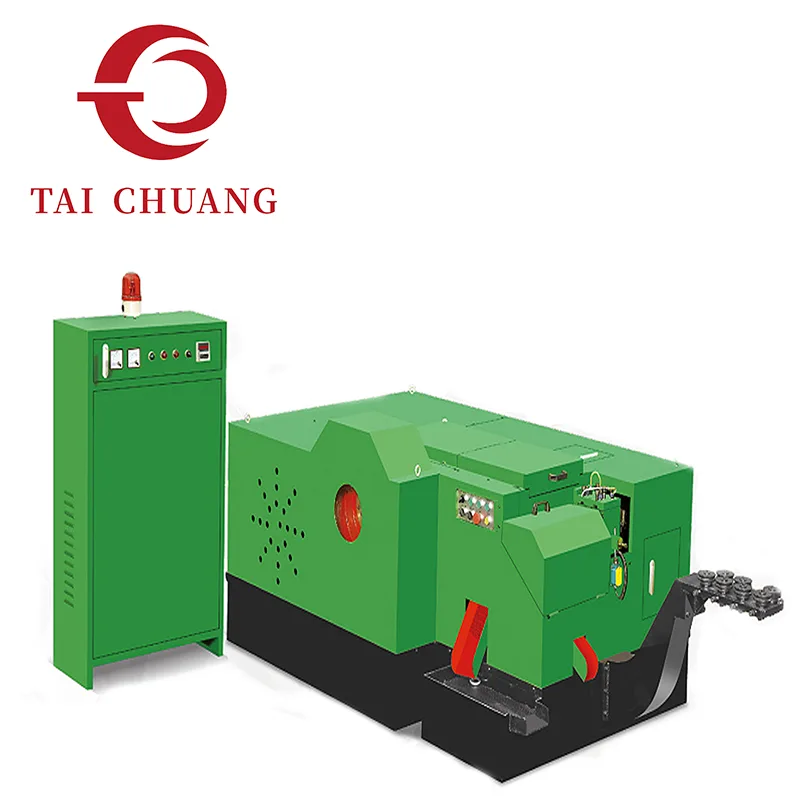

小型ナットフォーマーは、比較的小さな直径と微細な構造の詳細を備えたナットを成形するために最適化されています。冷間圧造機の用途では、ワークピースが小さくなると、位置合わせの感度、材料の流れの制御、寸法のばらつきなど、さまざまな課題が生じます。

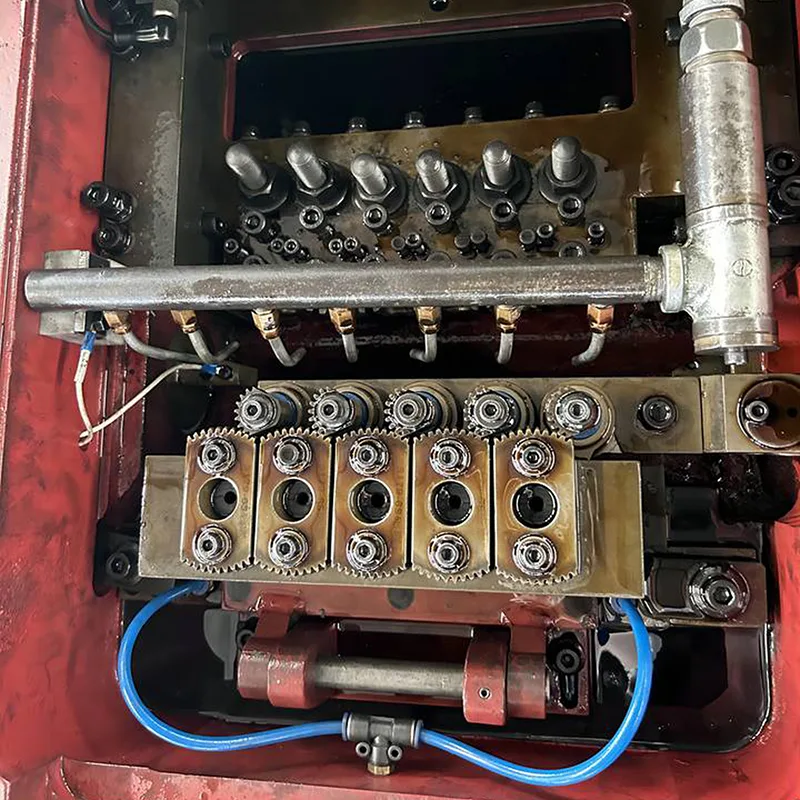

このナット フォーマーは、成形能力を重視するのではなく、精度、安定性、および再現性のある位置決めを重視しています。ツーリングおよび成形ステージは、小さなナットのプロファイルに適した制御された変形をサポートするように配置されており、連続生産全体にわたって一貫した形状を維持するのに役立ちます。
TAICHUANG は、成形の複雑さよりも小型ナットの製造における精度と信頼性を優先するバイヤー向けに、このソリューションを導入しました。
|
モデル |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
金型数/NO. |
6 |
6 |
6 |
6 |
|
製品外径/mm |
5-8 |
5-8 |
5.5-12.7 |
5.5-12.7 |
|
製品サイズ/mm |
M2.5～M5 |
M2.5～M5 |
M3-M6 |
M3-M6 |
|
最大カットオフ径/mm |
8 |
8 |
12 |
12 |
|
最大カットオフ長さ/mm |
10 |
15 |
20 |
35 |
|
ダイピッチ/mm |
38 |
38 |
50 |
50 |
|
圧力/kg |
30000 |
30000 |
65000 |
65000 |
|
能力/個/分 |
160-200 |
160-200 |
120-160 |
120-160 |
|
潤滑油モーター/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
潤滑剤消費量/L |
400 |
400 |
600 |
600 |
|
メインモーター出力/kw |
7.5 |
7.5 |
11 |
11 |
|
体積 (長さ*幅*高さ)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
重量/kg |
2100 |
2100 |
4200 |
4200 |
|
モデル |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
金型数/NO. |
6 | 6 | 6 | 6 |
|
製品外径/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
製品サイズ/mm |
M6～M10 | M6～M10 | M8-M10 | M8～M14 |
|
最大カットオフ径/mm |
14 | 14 | 17 | 19 |
|
最大カットオフ長さ/mm |
25 | 35 | 40 | 60 |
|
ダイピッチ/mm |
60 | 60 | 70 | 80 |
|
圧力/kg |
90000 | 90000 | 120000 | 200000 |
|
能力/個/分 |
100-160 | 100-160 | 100-140 | 80-140 |
|
潤滑油モーター/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
潤滑剤消費量/L |
900 | 900 | 1200 | 1600 |
|
メインモーター出力/kw |
15 | 15 | 30 | 45 |
|
体積 (長さ*幅*高さ)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
重量/kg |
8500 | 8500 | 11500 | 16000 |
小型ワークでも安定した材料位置決めが可能
変形を制御して寸法のばらつきを低減
コンパクトなナットサイズに合わせて成形リズムを最適化
長期にわたる実稼働にわたる一貫性の向上

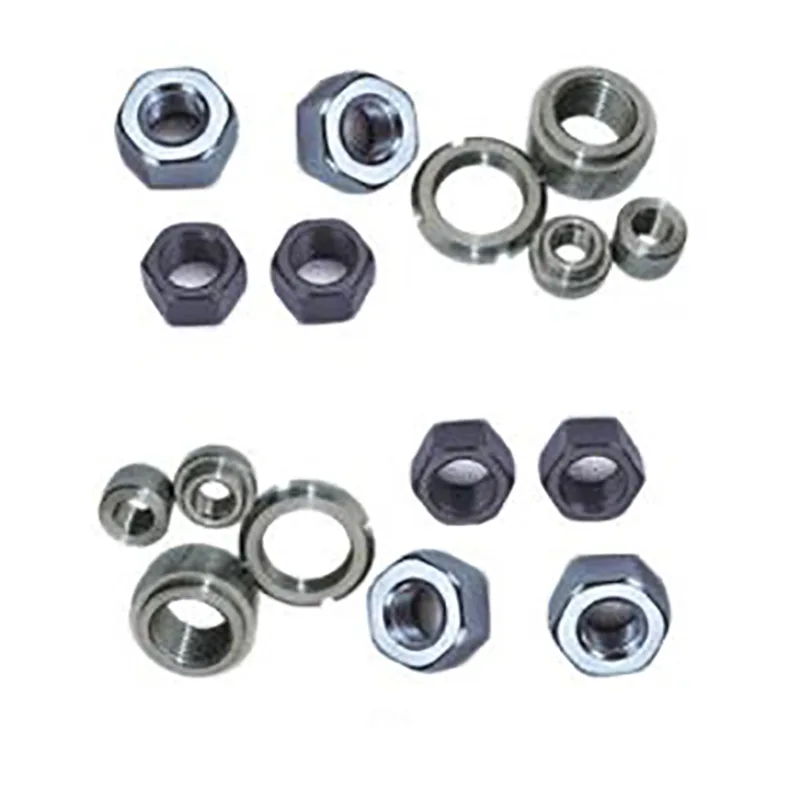

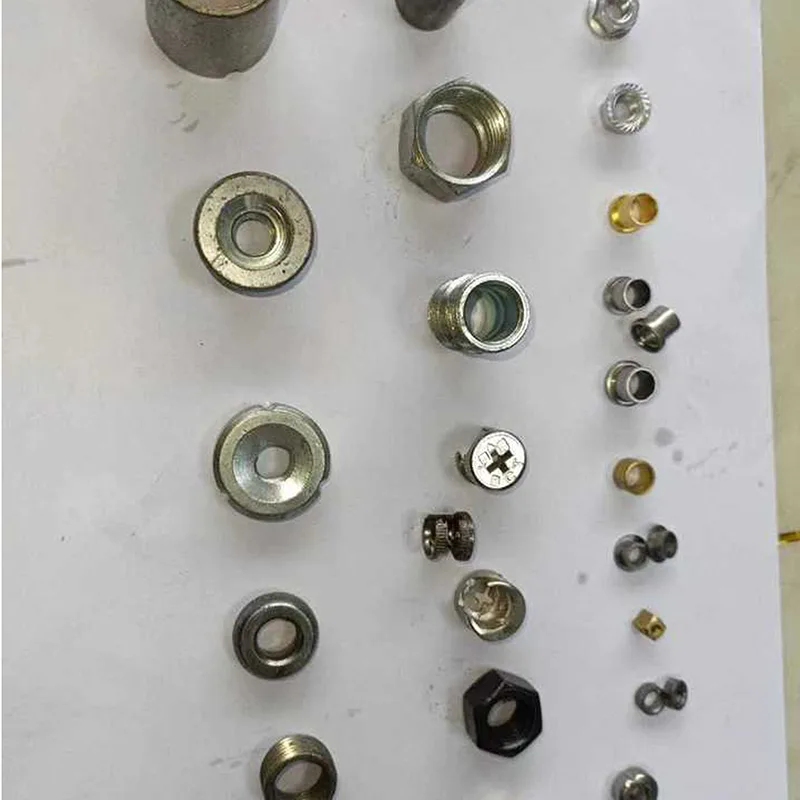

小さな六角ナット
電子機器および機械用の精密ファスナー
軽量機械部品
コンパクトな締結システム
小さなナットの成形には、成形力と変形制御のバランスに注意する必要があります。力が強すぎると不安定になる可能性があり、制御が不十分な場合は寸法のばらつきが発生する可能性があります。小型ナット フォーマーは、最大出力ではなく予測可能な成形動作に焦点を当てることで、この問題に対処します。
TAICHUANG は、ナット フォーマーの構成をナットのサイズ、材料の特性、期待される精度に適合させることでお客様をサポートします。
Q1: 「小型」ナットフォーマーとは何ですか?
正確な成形制御が必要な、より小さな寸法のナット用に設計されています。
Q2：標準ナットでも使用できますか？
はい、ただし、主に小さいサイズの精度が優先される場合に選択されます。
Q3: 精密ファスナー用途に適していますか?
一般に、寸法の一貫性が重要な用途で評価されます。
