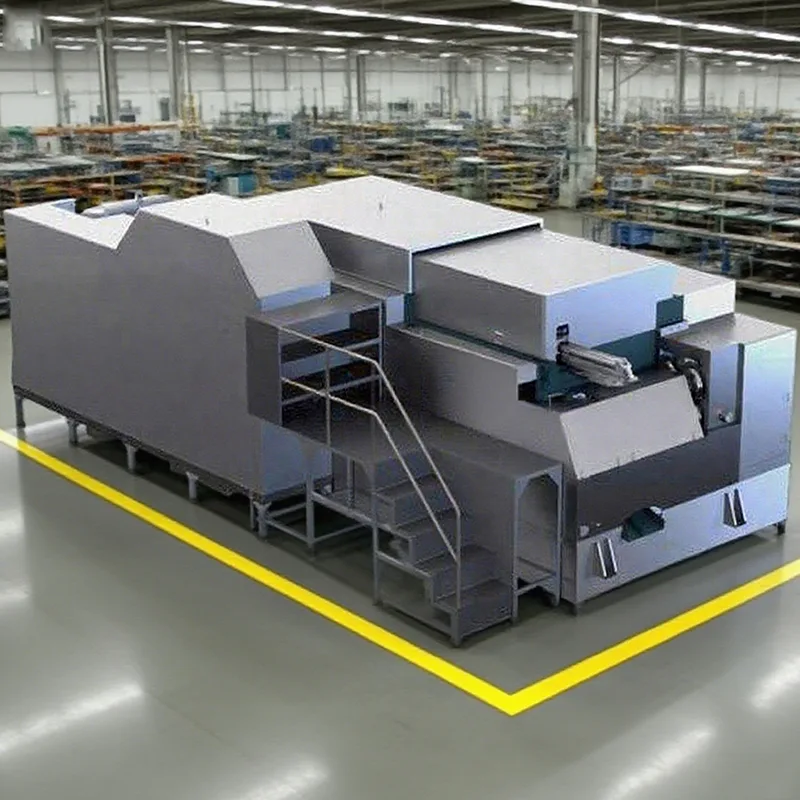

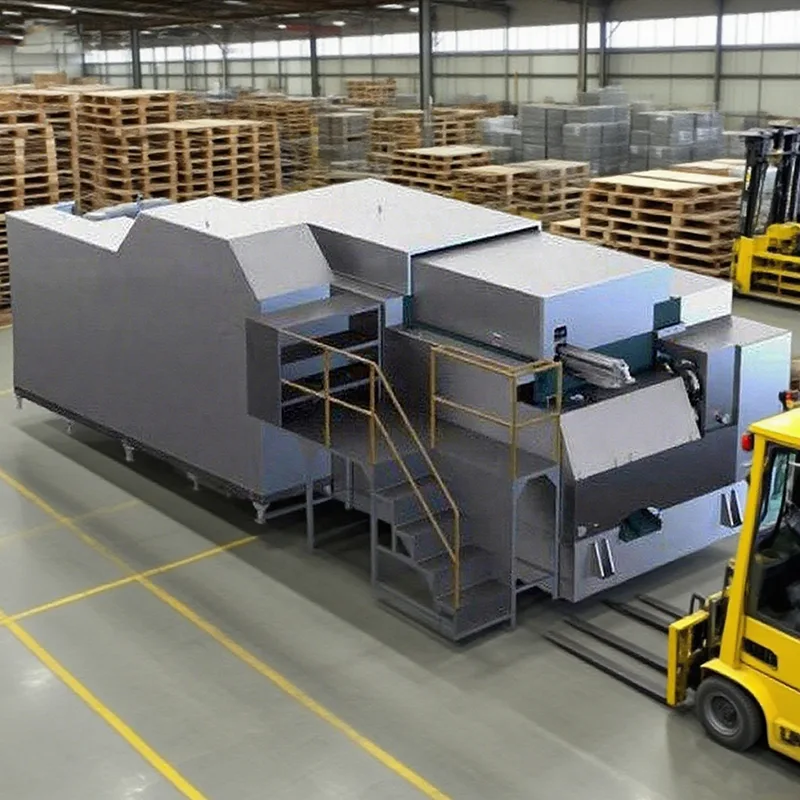

8ステーションロングストロークナットフォーマー

高度なナット成形要件に合わせて開発されたこの 8 ステーションロングストロークナットフォーマーは、専門メーカーである TAICHUANG を通じて、1 台の冷間圧造機内での高度なプロセス統合を求めるバイヤー向けに提供されています。追加のステーションとロングストローク構造により、より複雑な成形シーケンスが可能になり、二次作業が削減され、高精度のファスナー生産ラインがサポートされます。

お問い合わせを送信

製品説明

8 ステーションのロングストロークナットフォーマーは、ナット生産用の冷間圧造機システムの中で高度なレベルを表します。この構成により、成形ステージの数と利用可能なストローク長の両方を増やすことにより、より長く、より制御された成形パス全体に材料の変形を分散させることができます。

6 または 7 ステーションのナットフォーマーと比較して、追加のステーションにより、複雑な輪郭、内部特徴、移行ゾーンの成形においてより高い柔軟性が得られます。ロングストローク設計は、限られた移動範囲内で材料の流れを強制するのではなく、段階的な変形を可能にすることで、より深い成形要件をさらにサポートします。

このタイプのナットフォーマーは通常、標準構成が成形限界に近づいたときに評価されます。 TAICHUANG は、より高度な成形の自由度を必要とし、複雑または構造的に要求の厳しいナットを製造する際のプロセスリスクを軽減したいお客様にこのソリューションを提供します。

製品仕様

モデル	ユニット	SJNF 11B-8SL	SJNF 14B-8SL	SJNF 19B-8SL	SJNF 24B-8SL	SJNF 33B-8SL	SJNF 41B-8SL
鍛造ステーション	いいえ。	8	8	8	8	8	8
突切り径(最大)	mm	11	14	19	24	30	40
カットオフ長さ(最大)	mm	36	40	48	60	75	85
キックアウト長さ(最大)	mm	40	60	60	80	100	120
P.K.Oの長さ(最大)	mm	16	18	20	25	30	35
ダイスピッチ	mm	50	60	80	100	140	165
鍛造力	kg	60000	120000	185000	300000	400000	550000
ラムストローク	mm	160	200	220	280	280	360
ナット用出力	個/分	55-140	60-110	50-90	45-80	40-70	40-60
メインモーター	キロワット	15	22	45	55	160	220
潤滑モーター	キロワット	1.5	2.2	2.2	2.2	2.2	2.2
潤滑剤	l	1000	1400	1800	3200	3800	5500
リフティング基準重量	トン	7	12	23	40	65	108
機械の寸法	cm	290195130	350240150	470295195	570355210	645430230	830525265

戦略と技術ロジックの形成

当社の 8 ステーションロングストロークナットフォーマーは次の点に重点を置いています。

応力集中の軽減による漸進的な変形

より深いまたはより厚いナットプロファイル向けの拡張された成形トラベル

中間ジオメトリ遷移の制御の向上

複雑なナット設計に対する許容度の向上

この機械は、成形作業をより多くのステップに分割することで、成形サイクル全体を通じて形状の一貫性と寸法安定性を維持するのに役立ちます。

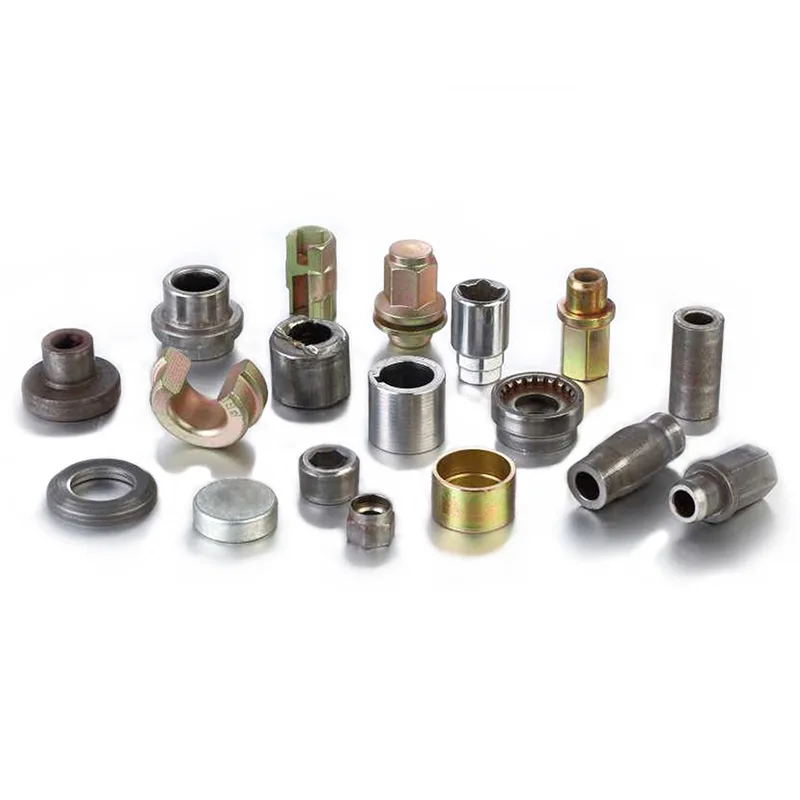

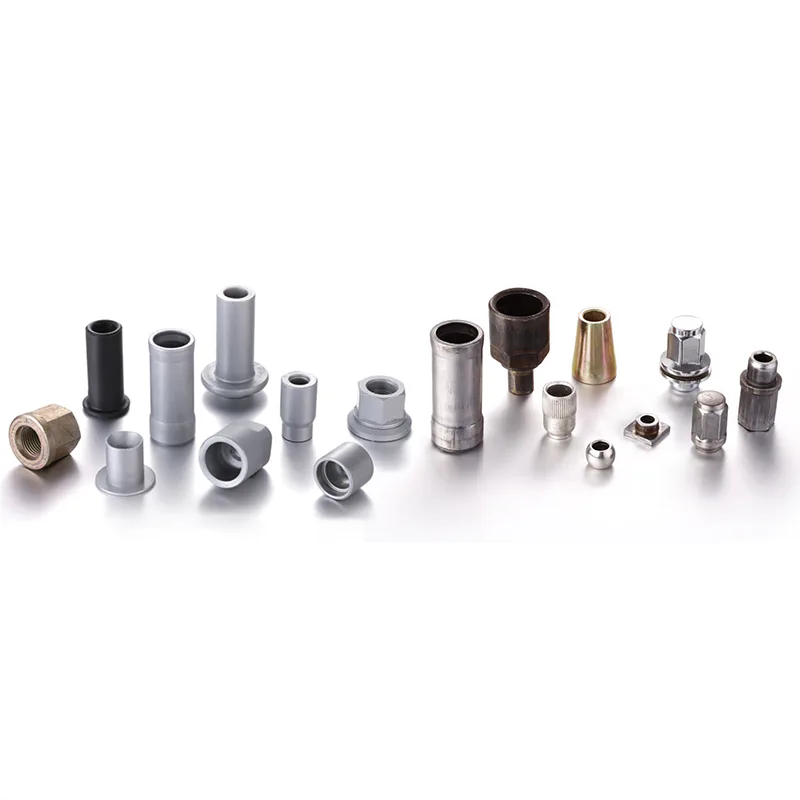

代表的な応用分野

複雑な外形を持つナット

深い内部プロファイルを備えた厚いまたは高いナット

構造または耐荷重ナットの設計

高い成形精度が要求される設計ファスナー

プロセスの安定性と品質の観点

冷間圧造は、材料の除去ではなく、制御された材料の流れに依存します。高度なナット成形では、スピードではなく安定性が課題となります。 8ステーションのロングストロークナットフォーマーは追加の成形マージンを提供し、各ステージが制御された変形範囲内で動作できるようにします。TAICHUANGは、図面の複雑さ、材料の挙動、および長期的な生産安定性の考慮事項に基づいて、お客様がこのナットフォーマーを評価できるよう支援します。
